Maaaring iurong ang Overhead Fault Indicator JDX Grounding Locator

Bilang isang propesyonal na manufacturer sa China, ang mataas na kalidad na Retractable Overhead Fault Indicator ng Comewill na JDX Grounding Locator ay gumagamit ng non-contact electromagnetic induction bilang prinsipyo ng pagtuklas nito, na nagbibigay ng malinaw na visual na indikasyon ng isang short-circuit fault sa pamamagitan ng pulang flip-up sign. Ang shell ng device ay ginagamot ng mga anti-aging na materyales, at ang display ay gumagamit ng mga fluorescent na materyales, na tinitiyak ang malinaw na visibility kahit sa gabi. Para sa mga customer na nangangailangan ng patuloy na imbentaryo o naka-customize na mga parameter, ang de-kalidad na produktong ito ay direktang ibinibigay mula sa pabrika sa mababang presyo, na tumutulong sa mga maintenance team na paikliin ang oras ng lokasyon ng fault.

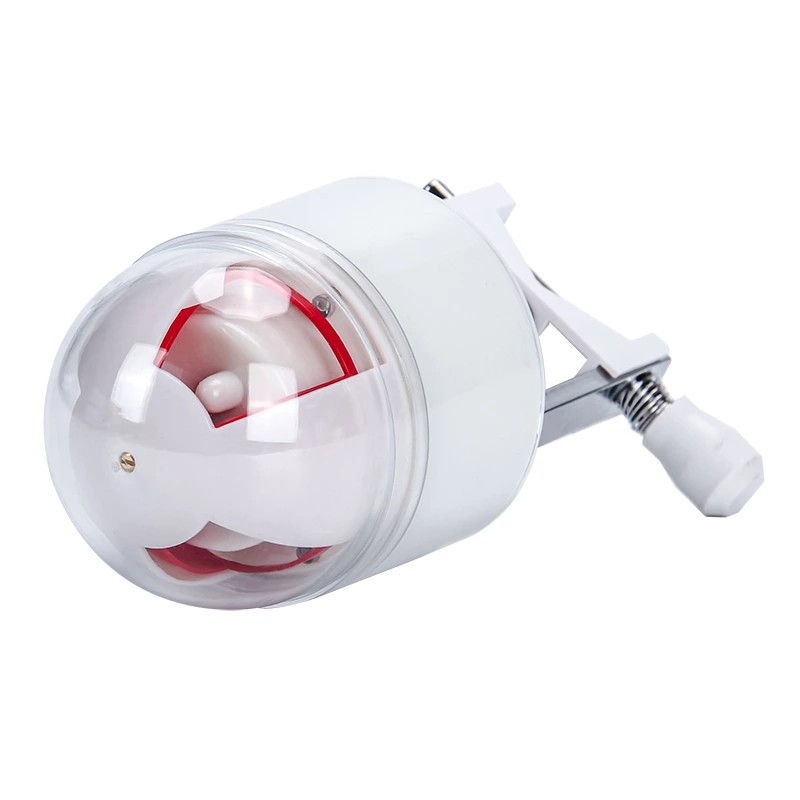

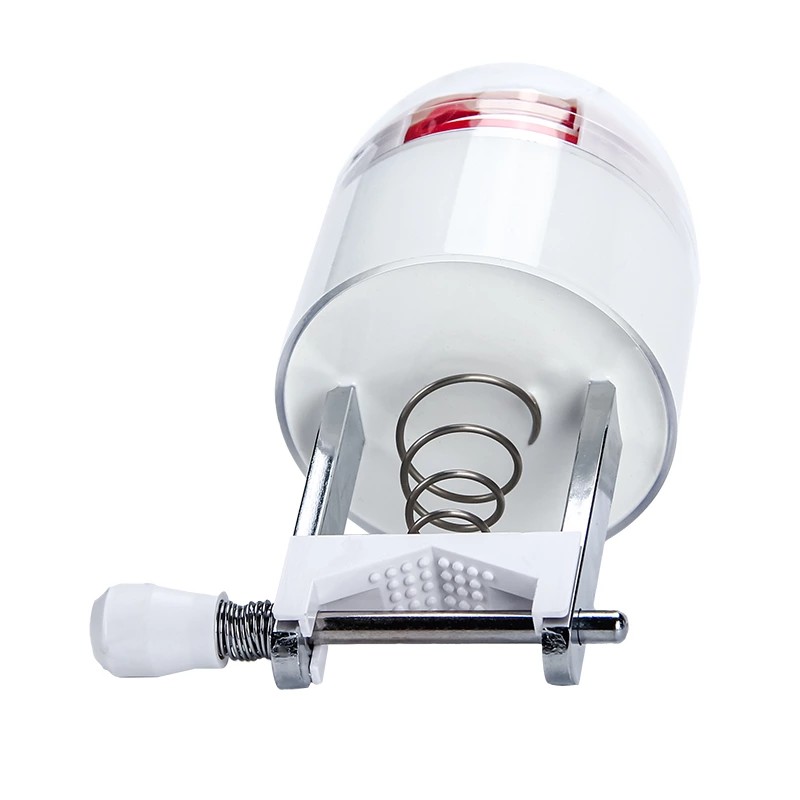

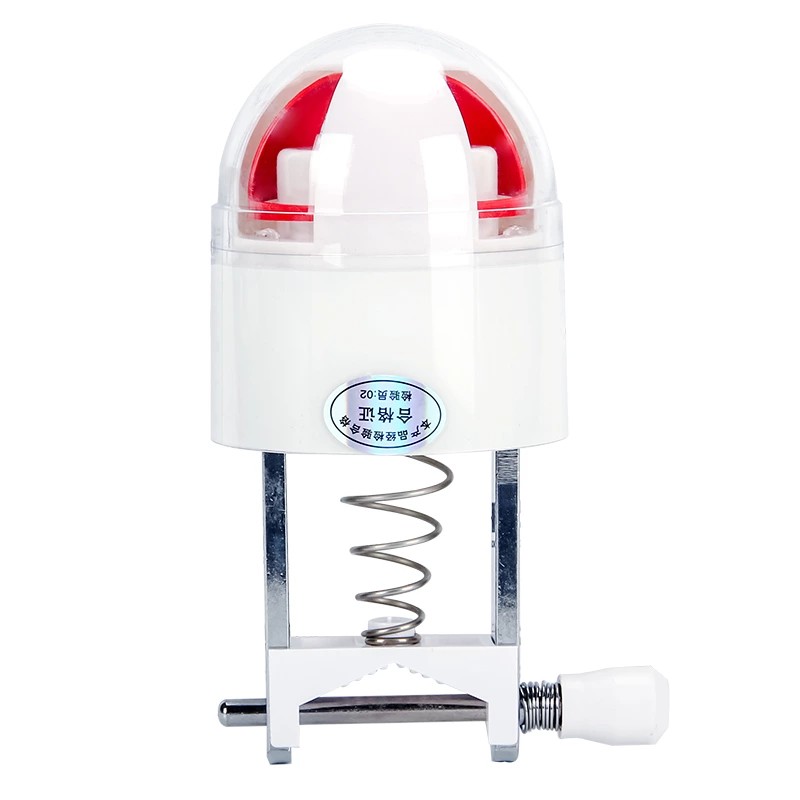

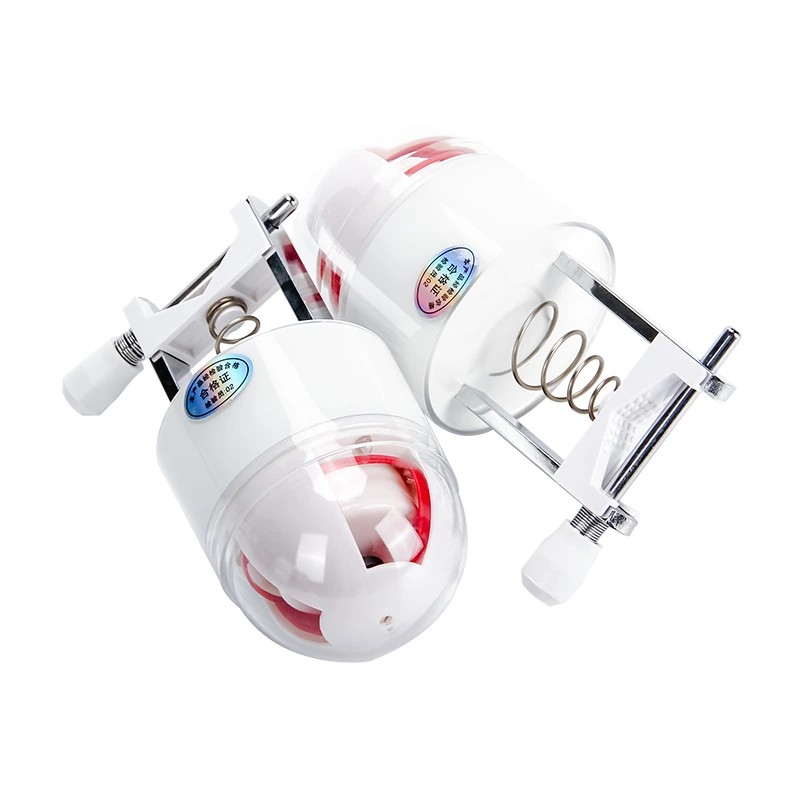

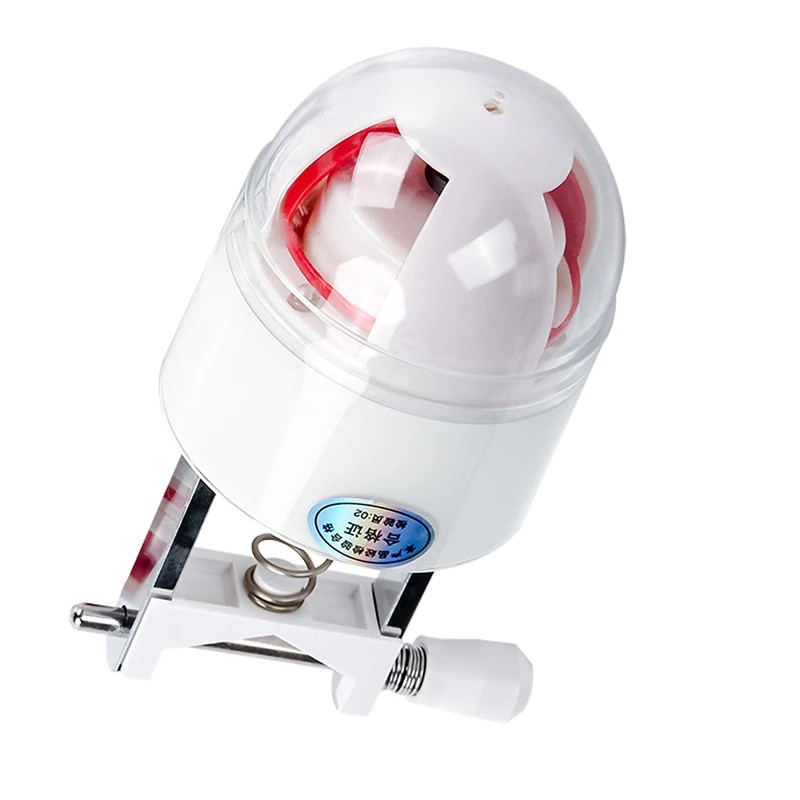

Ang Retractable Overhead Fault Indicator JDX Grounding Locator ay isang fault location device na binuo ng Comewill para sa overhead power distribution lines. Sinusubaybayan ng device na ito ang mga pagbabago sa line current gamit ang electromagnetic induction. Kapag nagkaroon ng short-circuit fault, ina-activate nito ang mechanical flip-up mechanism para magpakita ng pulang fault indicator. Gumagamit ang istraktura nito ng one-piece molding na proseso na sinamahan ng nano-surface treatment technology, na nagbibigay nito ng anti-fouling at anti-aging na mga katangian, na ginagawa itong angkop para sa pangmatagalang operasyon sa mga panlabas na overhead na linya.

Pangunahing Prinsipyo sa Paggawa

1. Logic sa Pagtukoy ng Fault

Ang Retractable Overhead Fault Indicator na JDX Grounding Locator ay nakakakita ng mga fault batay sa biglaang pagbabago sa kasalukuyang habang may short circuit. Kapag nagkaroon ng short-circuit fault, ang fault current ay dumadaloy sa installation point. Nararamdaman ng kasalukuyang elemento ng pag-detect sa loob ng device ang biglaang pagbabago sa kasalukuyang, at kasabay nito, ang mga kasunod na pagkilos ng proteksyon ay nagiging sanhi ng pagkawala ng kuryente sa linya. Ang dalawang kundisyong ito na magkasama ay bumubuo ng batayan para sa pagkilos.

Ang JDX fault indicator, na naka-install sa overhead line, ay gumagana sa pamamagitan ng pag-detect ng line current gamit ang electromagnetic induction. Sa ilalim ng normal na mga kondisyon ng operating, ang device ay nasa low-power standby mode; kapag dumaan ang isang short-circuit current, ang sapilitan na signal ay lumampas sa isang preset na threshold, na nagpapalitaw sa mekanismo ng drive.

2. Paraan ng Lokasyon ng Fault

Sa mga aktwal na inspeksyon, maraming JDX indicator ang naka-install sa pagitan ng linya. Kapag nagkaroon ng fault, ang lahat ng indicator mula sa power supply side hanggang sa fault point ay magiging pula, habang ang mga indicator sa likod ng fault point ay mananatiling puti. Kailangan lang obserbahan ng mga inspektor ang katayuan ng indicator sa ruta; ang seksyon sa pagitan ng huling pulang indicator at ang unang puting indicator ay ang lokasyon ng fault. Binabawasan ng paraang ito ang workload ng tradisyunal na full-line na inspeksyon sa mga lokal na pagsusuri sa seksyon, na makabuluhang nagpapabuti sa kahusayan sa lokasyon ng fault.

3. I-reset ang Mekanismo

Matapos maalis ang fault at maibalik ang kuryente, awtomatikong magre-reset ang kagamitan pagkatapos ng preset na oras. Ang Retractable Overhead Fault Indicator JDX Grounding Locator ay nag-aalok ng mga mapipiling oras ng pag-reset na 6, 12, 24, at 36 na oras upang umangkop sa mga pangangailangan sa pagpapatakbo ng iba't ibang linya, na inaalis ang pangangailangan para sa manu-manong pag-reset ng mga tauhan na umaakyat sa poste.

Istraktura ng Produkto at Mga Katangian ng Materyal

1. Materyal ng Shell

Ang Retractable Overhead Fault Indicator JDX Grounding Locator ay hinulma sa isang piraso gamit ang high-strength aerospace materials at nanotechnology. Ang shell ay nagtataglay ng mga sumusunod na katangian:

Mataas na transparency: Pinapadali ang pagmamasid sa internal na flip-up status

Panlaban sa mantsa: Ang dumi ay hindi madaling dumikit sa ibabaw

Lumalaban sa pagtanda: Hindi nagiging malutong sa ilalim ng matagal na pagkakalantad sa araw sa labas

Walang maintenance: Hindi nangangailangan ng karagdagang maintenance sa panahon ng dinisenyo nitong habang-buhay

2. Pangunahing Komposisyon ng Bahagi

3. Paraan ng Pagpapakita

Ang Retractable Overhead Fault Indicator JDX Grounding Locator ay gumagamit ng mechanical flip-top display. Ito ay puti sa normal na operasyon at nagiging pula kapag binaligtad upang ipahiwatig ang isang pagkakamali. Ang pulang bahagi ay pinahiran ng fluorescent na materyal, na ginagawa itong lubos na nakikita sa natural na liwanag ng araw at makikilala pa rin sa gabi o sa mababang liwanag na mga kondisyon. Bilang tagagawa, inuuna ng Comewill ang paglaban sa panahon sa pagpili nito ng mga materyal sa display, tinitiyak na ang mga umiikot na bahagi ay hindi kumukupas o nababago sa ilalim ng pangmatagalang pagkakalantad sa UV.

Mga Sitwasyon sa Pag-install at Mga Paraan ng Sensing: Safe at Versatile

Ang mga tagapagpahiwatig na ito ay medyo nababaluktot pagdating sa kung saan sila maaaring pumunta. Ini-install namin ang mga ito sa mga overhead na linya (yung nasa mga utility pole), overhead cable, underground cable (yung nakabaon sa ilalim ng mga lungsod), at maging sa mga busbar sa loob ng switchgear cabinet. Karaniwan, kahit saan maaaring mag-pop up ang mga short-circuit fault sa sistema ng pamamahagi.
Dahil ginagamit ang mga ito sa napakaraming iba't ibang mga lugar, idinisenyo ang kanilang mga pamamaraan ng sensing para maging ligtas — walang direktang kontak sa mga live na bahagi. Para sa pag-detect ng boltahe, nararamdaman nila ang spatial electric field na potensyal na gradient sa paligid ng linya. Para sa kasalukuyang pagtuklas, gumagamit sila ng electromagnetic induction — tulad ng kung paano gumagana ang isang transformer. Ang di-contact na disenyo na ito ay isang game-changer: pinapanatili nitong ligtas ang device (at kami) mula sa mataas na boltahe, at ginagawang mas madali ang pag-install. Hindi namin kailangang putulin ang linya o patayin ang kuryente para i-mount ang mga ito — i-clamp lang ang mga ito at umalis.

PRINSIPYO NG OPERASYONAL

Prinsipyo ng short circuit detection:
Batay sa mga katangian ng short circuit phenomena, ang biglaang pagbabago sa kasalukuyang sa panahon ng isang maikling circuit na sinamahan ng power failure ng proteksyon na aparato ay ginagamit bilang kriterya ng pagkilos. Ang paraan ng interpretasyon para sa fault indication diagram ay ang mga sumusunod: Kapag ang indicator lights 2, 5, at 8 ng phase A ng linya 2, walang indicator light sa phase B, ang indicator lights 3, 6, at 9 ng phase C ay nagiging pula lahat, habang ang indicator lights 11 at 12 ay nananatiling puti, matutukoy na may short circuit fault na naganap sa outgoing point na iyon.

TECHNICAL PARAMETER
