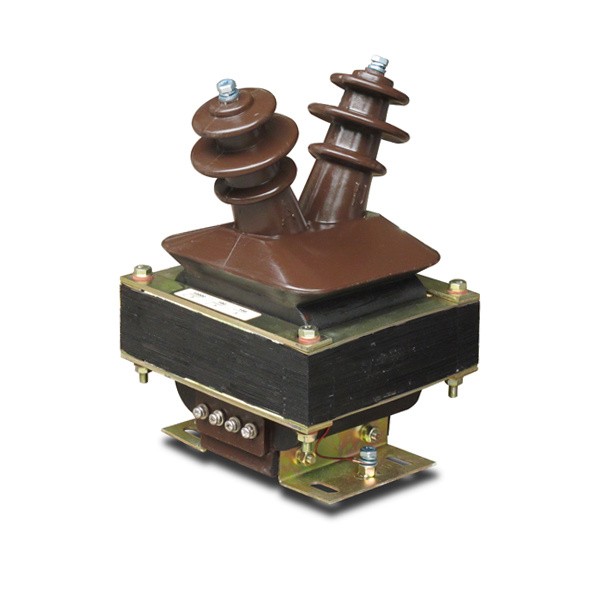

A Transpormer ng Boltaheay isang mahalagang instrumento-transformer na teknolohiya na ginagamit upang bawasan ang mataas na pangunahing boltahe sa isang proporsyonal na pangalawang boltahe na angkop para sa pagsukat, pagsukat, proteksyon, at kontrol. Hindi tulad ng isang power transformer, na nilayon para sa paglipat ng enerhiya sa pagitan ng mga de-koryenteng network, ang isang instrumento na transpormer ay idinisenyo upang magbigay ng tumpak na signal sa mga metro, relay, kagamitan sa pagsubaybay, at mga control system. Ang tamang pagpili ay nakasalalay sa boltahe ng pangunahing sistema, pangalawang boltahe, dalas, mga kinakailangan sa katumpakan, pasanin, pagkakabukod, pag-aayos ng bahagi, configuration ng paikot-ikot, lokasyon ng pag-install, pagkakalantad sa kapaligiran, at ang nilalayon na paggana ng proteksyon o pagsukat. Ang mga electromagnetic, capacitive, at electronic na teknolohiya ay nagbibigay ng iba't ibang diskarte sa pagkuha ng mga proporsyonal na signal ng boltahe. Ang mga panloob at panlabas na disenyo ay tumutugon din sa iba't ibang mga kondisyon sa kapaligiran. Samakatuwid, ang isang kumpletong teknikal na pagsusuri ay kailangang isaalang-alang ang pagganap ng kuryente, pagkakabukod, konstruksyon, mga aksesorya, proteksyon, pag-install, at pagpapanatili bilang isang coordinated system.
Talaan ng mga Nilalaman
I-click ang anumang paksa upang direktang tumalon sa seksyon.
- 1. Bakit Mahalaga ang Pagsukat ng Boltahe sa Power Systems?
- 2. Paano Gumagana ang isang Instrument Voltage Transformer?
- 3. Ano ang Mga Pangunahing Uri at Configuration?
- 4. Paano Nakakaapekto ang Katumpakan at Pasan sa Pagpili?
- 5. Bakit Mahalaga ang Insulation at Electrical Isolation?
- 6. Paano Naiiba ang Mga Application sa Proteksyon at Pagsukat?
- 7. Ano ang Pagkakaiba sa pagitan ng Electromagnetic at Capacitive Designs?
- 8. Paano Tinutugunan ng Mga Disenyong Panloob at Panlabas ang Iba't ibang Kondisyon?
- 9. Paano Naiiba ang Single-Phase at Three-Phase Application?
- 10. Paano Dapat Isaalang-alang ang Mga Piyus, Pangalawang Grounding, at Kaligtasan?
- 11. Aling mga Aplikasyon ang Gumagamit ng Pagsukat ng Boltahe ng Instrumento?
- 12. Anong Mga Karaniwang Pagkakamali sa Pagpili ang Dapat Iwasan?
- 13. Ano ang Dapat Isama ng Propesyonal na Teknikal na Detalye?
- 14. Mga Madalas Itanong
Bakit Mahalaga ang Pagsukat ng Boltahe sa Power Systems?
Ang mga de-koryenteng network ay hindi makokontrol nang ligtas at tumpak nang walang maaasahang impormasyon tungkol sa boltahe. Ang mga operator, proteksyon relay, metro, automation system, at kagamitan sa pagsubaybay ay nakadepende lahat sa mga signal ng pagsukat na kumakatawan sa kondisyon ng pangunahing electrical circuit.
Ang direktang pagkonekta ng mga conventional meter o low-voltage control equipment sa isang medium- o high-voltage na circuit ay magiging hindi praktikal at potensyal na mapanganib. Ang mga transformer ng instrumento ay nilulutas ang problemang ito sa pamamagitan ng paglikha ng isang proporsyonal na pangalawang signal na kumakatawan sa pangunahing boltahe habang nagbibigay ng electrical separation sa pagitan ng high-voltage circuit at ng pangalawang pagsusukat na circuit.
Ang paghihiwalay na ito ay may ilang mga praktikal na pakinabang. Ang kagamitan sa pagsukat ay maaaring idisenyo sa paligid ng isang standardized na pangalawang boltahe sa halip na direktang ilantad sa pangunahing sistema. Ang mga relay ng proteksyon ay maaaring magproseso ng isang napapamahalaang signal. Maaaring gawin ng mga metro ng enerhiya ang kanilang mga function sa pagsukat. Ang mga operator ay maaaring makakuha ng impormasyon tungkol sa elektrikal na network nang hindi direktang dinadala ang pangunahing boltahe sa control panel.
Nagbibigay ng proporsyonal na signal ng boltahe para sa mga metro at monitoring device.
Nagbibigay ng impormasyon ng boltahe sa mga proteksiyon na relay na sinusuri ang mga abnormal na kondisyon ng system.
Pinaghihiwalay ang pangalawang circuit ng pagsukat mula sa pangunahing network na may mataas na boltahe.
Nagbibigay ng electrical signal na kayang suportahan ang automation, switching logic, synchronization, at iba pang control functions.
Ang impormasyon ng boltahe ay partikular na mahalaga sa mga sistema kung saan patuloy na nagbabago ang kondisyon ng kuryente. Ang mga substation, industrial distribution system, transformer feeder, renewable-energy network, at kumplikadong utility system ay lahat ay nangangailangan ng maaasahang impormasyon tungkol sa boltahe ng system.
Sinusuportahan din ng pagsukat ang pag-troubleshoot. Kung ang naobserbahang pangalawang signal ay nagbabago nang hindi inaasahan, maaaring siyasatin ng mga inhinyero kung ang sanhi ay nauugnay sa pangunahing sistema, transpormer ng instrumento, mga kable, circuit ng proteksyon, o ibang bahagi ng chain ng pagsukat.
Samakatuwid, ang isang maaasahang chain ng pagsukat ay nagsisimula sa isang wastong napiling instrumento na transpormer. Ang katumpakan, pagkakabukod, pagsasaayos ng koneksyon, pangalawang pasanin, mga kondisyon sa kapaligiran, at mga kinakailangan sa proteksyon ay kailangang isaalang-alang nang magkasama.
Paano Gumagana ang isang Instrument Voltage Transformer?
Gumagana ang isang electromagnetic instrument boltahe transpormer sa pamamagitan ng electromagnetic induction. Ang pangunahing paikot-ikot ay konektado sa mataas na boltahe na circuit, habang ang pangalawang paikot-ikot ay nagbibigay ng proporsyonal na mas mababang boltahe sa konektadong kagamitan sa pagsukat o proteksyon.
Ang pangunahing relasyon ay tinutukoy ng ratio ng mga pangunahing pagliko sa pangalawang pagliko. Kapag ang pangunahing paikot-ikot ay pinalakas, ang magnetic flux ay itinatag sa core. Ang flux na ito ay nag-uudyok ng boltahe sa pangalawang paikot-ikot na katumbas ng proporsyonal sa pangunahing boltahe sa loob ng dinisenyong hanay ng pagpapatakbo ng transpormer.
Pangunahing paikot-ikot
Ang pangunahing paikot-ikot ay kumokonekta sa mataas na boltahe na circuit. Ang sistema ng pagkakabukod nito ay idinisenyo upang mapaglabanan ang mga de-koryenteng stress na nauugnay sa pangunahing network.
Depende sa arkitektura ng produkto, ang pangunahing paikot-ikot ay maaaring magkaroon ng iba't ibang mga pisikal na konstruksyon. Ang ilang mga disenyo ay gumagamit ng isang kumbensyonal na pag-aayos ng paikot-ikot, habang ang iba ay isinasama ang paikot-ikot sa isang naka-encapsulated na istraktura ng pagkakabukod.
Pangalawang paikot-ikot
Ang pangalawang paikot-ikot ay nagbibigay ng pinababang signal ng boltahe sa mga metro, relay, at iba pang kagamitan. Ang output nito ay idinisenyo upang manatiling proporsyonal sa pangunahing boltahe sa ilalim ng tinukoy na mga kondisyon ng kuryente.
Magnetic na core
Ang core ay nagbibigay ng magnetic path na kinakailangan para sa electromagnetic induction. Ang mga core construction at magnetic na katangian ay nakakaimpluwensya sa katumpakan, pag-uugali ng paggulo, pagkalugi, at kakayahan ng transpormer na magbigay ng isang matatag na pangalawang signal.
Sistema ng pagkakabukod
Ang insulation system ay naghihiwalay sa high-voltage primary winding mula sa pangalawang winding, enclosure, at nakapalibot na istraktura. Depende sa disenyo ng produkto, maaaring kabilang dito ang dry insulation, epoxy-resin casting, oil insulation, gas insulation, o iba pang dielectric arrangement.
| Component | Pangunahing Pag-andar | Pangunahing Pagsasaalang-alang sa Disenyo |
|---|---|---|
| Pangunahing paikot-ikot | Kumokonekta sa high-voltage circuit | Pangunahing boltahe at mga kinakailangan sa pagkakabukod |
| Pangalawang paikot-ikot | Nagbibigay ng pinababang signal ng pagsukat | Pangalawang boltahe, katumpakan, pasanin |
| Magnetic na core | Nagbibigay ng magnetic path | Mga pangunahing katangian ng materyal at paggulo |
| Sistema ng pagkakabukod | Pinapanatili ang electrical separation | Ang boltahe ng stress, kapaligiran, mekanikal na katatagan |
| Enclosure o pabahay | Nagbibigay ng mekanikal at proteksyon sa kapaligiran | Lokasyon ng pag-install at mga kondisyon ng pagkakalantad |
Pangalawang kalidad ng signal
Ang isang kapaki-pakinabang na pangalawang signal ay dapat na tumpak na kumakatawan sa pangunahing boltahe habang ang konektadong kagamitan ay kumukuha ng tinukoy nitong pagkarga. Kung ang circuit ng pagsukat ay naglalagay ng labis na pasanin sa pangalawa, ang ratio ng boltahe at katumpakan ay maaaring maapektuhan.
Ito ang dahilan kung bakit ang transpormer, mga kable, mga terminal, metro, relay, at iba pang pangalawang kagamitan ay dapat na masuri bilang isang circuit.
Ang prinsipyo ng pagtatrabaho ay maaaring simple sa konsepto, ngunit ang pagkamit ng matatag na katumpakan sa ilalim ng tunay na mga kondisyon ng pagpapatakbo ay nangangailangan ng maingat na disenyo ng core, windings, insulation, koneksyon, at mekanikal na istraktura.
Ano ang Mga Pangunahing Uri at Configuration?
Ang mga transformer ng boltahe ng instrumento ay maaaring uriin ayon sa pag-install, pag-aayos ng bahagi, pagsasaayos ng paikot-ikot, teknolohiya ng pagkakabukod, at prinsipyo ng pagpapatakbo. Ang mga kategoryang ito ay tumutulong sa mga inhinyero na paliitin ang pagpili ayon sa mga kinakailangan ng system.
Panloob na mga pagsasaayos
Ang mga panloob na unit ay inilaan para sa pag-install sa loob ng switchgear, mga substation, mga silid na elektrikal, o iba pang protektadong kapaligiran. Ang kanilang enclosure at insulation na disenyo ay maaaring i-optimize sa paligid ng isang kinokontrol na panloob na kapaligiran.
Ang mga disenyo ng epoxy-resin cast ay karaniwan sa mga compact na panloob na medium-voltage na application dahil ang solid insulation ay maaaring lumikha ng isang selyadong istraktura habang pinapanatili ang pisikal na pagpupulong na medyo compact.
Mga pagsasaayos sa labas
Ang mga panlabas na unit ay nahaharap sa direktang pagkakalantad sa ulan, halumigmig, pagbabago ng temperatura, sikat ng araw, alikabok, polusyon, at iba pang mga kondisyon sa kapaligiran. Ang kanilang housing at insulation arrangement samakatuwid ay kailangang tugunan ang panlabas na serbisyo.
Mga pagsasaayos ng single-phase
Karaniwang ginagamit ang mga single-phase na disenyo kung saan ang bawat bahagi ay sinusukat nang hiwalay o kung saan ang application ay nangangailangan ng isang tinukoy na phase-to-ground o phase-to-phase na kaayusan sa pagsukat.
Mga pagsasaayos ng tatlong yugto
Ang mga three-phase arrangement ay maaaring magbigay ng coordinated voltage measurement para sa three-phase electrical network. Ang eksaktong koneksyon ay nakasalalay sa neutral na configuration ng system at ang proteksyon o pag-andar ng pagsukat.
Two-winding at three-winding configurations
Ang isang two-winding na disenyo ay naglalaman ng isang pangunahin at isang pangalawang paikot-ikot. Ang isang three-winding na disenyo ay nagdaragdag ng isang pantulong na pangalawang paikot-ikot na maaaring suportahan ang isang hiwalay na proteksyon o pag-andar na nauugnay sa saligan, depende sa electrical scheme.
Dry-type at cast-resin system
Ang mga dry-type na system ay gumagamit ng solid o dry insulation na walang likidong dielectric. Ang epoxy-resin cast construction ay maaaring ganap na i-encapsulate ang mga piling bahagi, na nagbibigay ng mekanikal na katatagan at paglaban sa kahalumigmigan at kontaminasyon.
Mga disenyong nababalot ng langis
Gumagamit ang oil-immersed configurations ng insulating oil bilang bahagi ng dielectric at thermal system. Nangangailangan ang mga disenyong ito ng naaangkop na pagtatayo ng tangke, pagbubuklod, pamamahala ng langis, at mga pamamaraan sa pagpapanatili.
Inflatable o gas-insulated na mga configuration
Maaaring gamitin ang mga gas-insulated na disenyo kung saan naaangkop ang mga nakapaloob na dielectric system. Ang kanilang pagpili ay dapat isama ang pagsasaalang-alang ng enclosure sealing, mga katangian ng gas, pamamahala ng presyon, mga pamamaraan ng serbisyo, at mga kinakailangan sa kapaligiran.
Capacitive at electronic na teknolohiya
Hindi lahat ng sistema ng pagsukat ng boltahe ay umaasa sa isang maginoo na electromagnetic transpormer. Gumagamit ang mga capacitive voltage transformer ng capacitive divider kasabay ng isang electromagnetic section, habang ang mga electronic voltage sensor ay gumagamit ng sensing at signal-conversion na mga paraan upang makabuo ng proporsyonal na electrical output.
| Pag-uuri | Mga Karaniwang Opsyon | Pokus sa Pagpili |
|---|---|---|
| Pag-install | Panloob, panlabas | Pagkalantad sa kapaligiran at disenyo ng enclosure |
| Phase | Single-phase, tatlong-phase | Pag-configure ng network at scheme ng pagsukat |
| Paikot-ikot | Dalawang paikot-ikot, tatlong paikot-ikot | Pagsukat, proteksyon, mga pantulong na pag-andar |
| Pagkakabukod | Dry, cast-resin, langis, gas | Klase ng boltahe, kapaligiran, pagpapanatili |
| Prinsipyo ng paggawa | Electromagnetic, capacitive, electronic | Antas ng boltahe, katumpakan, arkitektura ng system |
Ang pagpili ay dapat magsimula sa aplikasyon at mga kinakailangan sa network, hindi lamang sa kategorya ng produkto. Maaaring matugunan ng iba't ibang configuration ang mga katulad na function ng pagsukat habang nagbibigay ng iba't ibang katangian ng pag-install at pagpapanatili.
Paano Nakakaapekto ang Katumpakan at Pasan sa Pagpili?
Ang katumpakan ay isa sa pinakamahalagang teknikal na pagsasaalang-alang dahil ang pangalawang signal ay maaaring gamitin para sa pagsukat ng enerhiya, pagsubaybay sa system, proteksyon, kontrol, o ilang mga function nang sabay-sabay.
Klase ng katumpakan
Inilalarawan ng klase ng katumpakan ang pinapayagang error sa pagsukat sa ilalim ng tinukoy na mga kundisyon. Ang iba't ibang mga application ay maaaring may iba't ibang mga kinakailangan sa katumpakan.
Ang mga circuit ng pagsukat na ginagamit para sa pagsukat ay maaaring mangailangan ng mas mahigpit na katumpakan kaysa sa mga application kung saan ang transpormer ay pangunahing nagbibigay ng signal ng proteksyon. Ang tamang klase samakatuwid ay nakasalalay sa kung ano ang kailangang gawin ng pangalawang circuit.
Na-rate na pasanin
Ang pasanin ay tumutukoy sa pagkarga na konektado sa pangalawang paikot-ikot. Kabilang dito ang mga metro, relay input, transduser, wiring, terminal block, at iba pang konektadong device.
Kung ang aktwal na pasanin ng pangalawang circuit ay naiiba nang malaki sa mga kondisyon kung saan tinukoy ang transpormer, maaaring magbago ang katumpakan at pag-uugali ng output.
Katumpakan ng ratio
Ang ratio ng pagbabago ay kailangang manatili sa loob ng tinukoy na tolerance. Ang hindi pagkakatugma sa pagitan ng nilalayong ratio at ang aktwal na ratio ay maaaring makaimpluwensya sa parehong mga halaga ng pagsukat at mga desisyon sa proteksyon.
Phase displacement
Sa mga sistema ng pagsukat na kinasasangkutan ng mga kalkulasyon ng kapangyarihan, mahalaga ang mga relasyon sa phase. Ang mga maliliit na error sa phase displacement ay maaaring makaapekto sa katumpakan ng mga kalkulasyon na nagmula sa boltahe at kasalukuyang signal.
| Parameter | Ang Inilalarawan Nito | Bakit Ito Mahalaga |
|---|---|---|
| Klase ng katumpakan | Katumpakan ng pagsukat sa ilalim ng tinukoy na mga kondisyon | Tinutukoy ang pagiging angkop para sa pagsukat o proteksyon |
| Na-rate na pasanin | Pangalawang pagkarga ng circuit | Nakakaimpluwensya sa pangalawang boltahe at katumpakan |
| ratio ng pagbabago | Pangunahing-sa-pangalawang ugnayan ng boltahe | Tinitiyak na kinakatawan ng sukat ang pangunahing sistema nang tama |
| Phase displacement | Angular na relasyon sa pagitan ng pangunahin at pangalawang boltahe | Maaaring makaapekto sa mga kalkulasyon ng kapangyarihan at proteksyon |
Pagsusukat laban sa mga kinakailangan sa proteksyon
Ang mga application na nakatuon sa pagsukat ay karaniwang nakatuon sa pagpapanatili ng tumpak na proporsyonal na output sa may-katuturang hanay ng pagpapatakbo. Ang mga application na nakatuon sa proteksyon ay maaaring maglagay ng higit na diin sa pag-uugali ng transpormer sa panahon ng abnormal na kondisyon ng system at ang kakayahan ng pangalawang signal na suportahan ang operasyon ng relay.
Ang pagkakaibang ito ay dapat na maipakita sa teknikal na detalye. Ang isang produktong pinili lamang ayon sa nominal na boltahe ay maaaring hindi angkop kung ang katumpakan at mga katangian ng pasanin nito ay hindi tumutugma sa konektadong circuit.
Bakit Mahalaga ang Insulation at Electrical Isolation?
Ang paghihiwalay ng elektrikal ay isa sa mga pangunahing dahilan kung bakit ginagamit ang mga transformer ng boltahe ng instrumento. Ang pangunahing circuit ay maaaring gumana sa isang boltahe na malayo sa ligtas na hanay ng pagpapatakbo ng mga kumbensyonal na pagsukat at kontrol na mga aparato, kaya ang sistema ng pagkakabukod ay dapat lumikha ng isang maaasahang paghihiwalay sa pagitan ng pangunahin at pangalawang circuit.
Pangunahin hanggang sa pangalawang paghihiwalay
Ang sistema ng pagkakabukod ay kailangang makatiis sa electrical stress na nauugnay sa na-rate na pangunahing boltahe at tinukoy na mga lumilipas na kondisyon. Kasama sa disenyo ang mga insulation material, creepage distances, clearances, winding arrangement, encapsulation, terminals, at enclosure geometry.
Solid na pagkakabukod
Maaaring i-encapsulate ng mga disenyo ng cast-resin ang mga windings at iba pang mga electrical component. Ang diskarte na ito ay maaaring magbigay ng isang compact at mechanically stable na istraktura habang binabawasan ang direktang pagkakalantad ng mga panloob na ibabaw ng insulasyon sa kahalumigmigan o kontaminasyon.
Pagbukod ng langis
Nagbibigay ang langis ng parehong dielectric insulation at heat-transfer na mga katangian. Ang mga disenyong puno ng langis ay nangangailangan ng naaangkop na paglalagay at pag-seal upang mapanatili ang nilalayong panloob na kapaligiran.
Pagkakabukod ng gas
Ang mga gas-insulated assemblies ay gumagamit ng isang nakapaloob na dielectric medium. Dapat mapanatili ng enclosure ang integridad nito, at dapat isaalang-alang ng mga pamamaraan ng serbisyo ang dielectric medium at ang pressure o sealing arrangement ng kagamitan.
Paggapang at clearance
Ang clearance ay tumutukoy sa pinakamaikling distansya sa pamamagitan ng hangin sa pagitan ng mga conductive na bahagi, habang ang creepage ay nauugnay sa distansya sa isang insulating surface. Parehong mahalaga sa disenyo ng medium- at high-voltage na kagamitan.
Maaaring mapataas ng polusyon sa kapaligiran ang kahalagahan ng distansya ng creepage dahil ang kontaminasyon sa isang insulating surface ay maaaring lumikha ng isang daanan para sa leakage current.
Ang pagkakabukod ay dapat makatiis sa tinukoy na electrical stress nang walang pagkasira.
Ang sistema ng pagkakabukod ay dapat mapanatili ang paggana nito sa ilalim ng inaasahang kahalumigmigan, kontaminasyon, at mga kondisyon ng temperatura.
Ang mga windings at insulation ay kailangang manatiling matatag sa panahon ng transportasyon, pag-install, at normal na operasyon.
Ang circuit ng pagsukat ng mababang boltahe ay dapat manatiling maayos na nakahiwalay mula sa pangunahing network.
Samakatuwid, ang pagkakabukod ay hindi isang solong materyal na pagpipilian. Ito ay isang kumpletong sistema ng engineering na kinasasangkutan ng geometry, mga materyales, kalidad ng pagmamanupaktura, pagkakalantad sa kapaligiran, at koordinasyong elektrikal.
Para sa mga mamimili, nangangahulugan ito na ang paglalarawan ng pagkakabukod ay dapat na tiyak. Ang mga tuntunin tulad ng dry type, cast resin, oil immersed, o gas insulated ay nagbibigay ng panimulang punto, ngunit dapat ding ipaliwanag ng teknikal na detalye ang nilalayong klase ng boltahe at mga kondisyon ng pag-install.
Paano Naiiba ang Mga Application sa Proteksyon at Pagsukat?
Ang parehong pangunahing circuit ng boltahe ay maaaring magbigay ng mga signal sa parehong mga sistema ng pagsukat at proteksyon, ngunit ang mga kinakailangan ng dalawang function na ito ay hindi magkapareho.
Mga aplikasyon sa pagsukat
Ang mga sistema ng pagsukat ay nangangailangan ng isang matatag na proporsyonal na boltahe upang ang mga metro at mga aparato sa pagsubaybay ay maaaring tumpak na kumatawan sa pangunahing sistema. Ang katumpakan sa normal na hanay ng pagpapatakbo ay lalo na mahalaga.
Maaaring kabilang sa mga application ang mga boltahe na metro, mga metro ng enerhiya, kagamitan na may kalidad ng kuryente, mga sistema ng pangangasiwa, at iba pang mga aparato sa pagsubaybay.
Mga aplikasyon ng proteksyon
Gumagamit ang mga protection relay ng mga de-koryenteng signal upang matukoy ang mga abnormal na kondisyon. Ang impormasyon ng boltahe ay maaaring mag-ambag sa undervoltage, overvoltage, direksyon, distansya, pag-synchronize, o iba pang mga function ng proteksyon depende sa arkitektura ng network.
Ang transpormer ay dapat magbigay ng naaangkop na signal sa ilalim ng mga kondisyong nauugnay sa scheme ng proteksyon.
Pinagsamang mga aplikasyon
Ang ilang mga sistema ay gumagamit ng hiwalay na pangalawang windings para sa iba't ibang mga function. Ang isang paikot-ikot ay maaaring suportahan ang pagsukat habang ang isa ay nakatalaga sa proteksyon.
Makakatulong ang pagsasaayos na ito na ihiwalay ang mga kinakailangan ng iba't ibang circuit at bawasan ang interaksyon sa pagitan ng mga load ng pagsukat at mga input ng proteksyon.
| Aplikasyon | Karaniwang Pangalawang Pag-andar | Pangunahing Disenyo Priyoridad |
|---|---|---|
| Pagsusukat ng boltahe | Tumpak na proporsyonal na boltahe | Tinukoy na katumpakan at pasanin |
| Pagsusukat ng enerhiya | Signal ng boltahe para sa mga kalkulasyon ng kuryente | Katumpakan ng ratio at pagganap ng phase |
| Proteksyon ng relay | Pag-input ng boltahe para sa lohika ng kasalanan | Pagganap ng proteksyon at angkop na pangalawang pag-uugali |
| Mga sistema ng kontrol | Feedback o pag-synchronize ng boltahe | Matatag at wastong naka-scale na signal |
| Pagsubaybay | Data ng kundisyon ng system | Maaasahang kalidad ng signal at pagsasama |
Pantulong na pangalawang windings
Ang mga produktong three-winding ay maaaring magbigay ng karagdagang pangalawang output para sa mga espesyal na aplikasyon. Ang eksaktong layunin ay depende sa configuration ng system at scheme ng proteksyon.
Ito ang isang dahilan kung bakit mahalaga ang mga teknikal na guhit. Ang isang kumpletong winding diagram ay nagpapakita ng mas kapaki-pakinabang na impormasyon kaysa sa isang pangkalahatang pahayag na ang produkto ay may maraming mga output.
Pangalawang disenyo ng circuit
Ang konektadong circuit ay dapat isaalang-alang sa kabuuan nito. Ang mga mahabang cable run, terminal block, metro, relay, transduser, at iba pang kagamitan ay lahat ay nakakatulong sa aktwal na pangalawang pasanin at pag-uugali ng signal.
Ano ang Pagkakaiba sa pagitan ng Electromagnetic at Capacitive Designs?
Ang iba't ibang mga teknolohiya sa pagsukat ng boltahe ay nilulutas ang parehong pangunahing problema sa iba't ibang paraan. Ang pag-unawa sa kanilang mga prinsipyo sa pagpapatakbo ay tumutulong sa mga inhinyero na itugma ang kagamitan sa network at aplikasyon.
Teknolohiyang electromagnetic
Ang maginoo na electromagnetic na disenyo ay gumagamit ng pangunahin at pangalawang paikot-ikot na pinagsama sa pamamagitan ng isang magnetic core. Ito ay pamilyar, mahusay na itinatag, at angkop para sa maraming medium-voltage na pagsukat at mga aplikasyon ng proteksyon.
Kasama sa pagpili nito ang pangunahing boltahe, pangalawang boltahe, dalas, katumpakan, pasanin, pagkakabukod, at pagsasaayos ng paikot-ikot.
Capacitive boltahe transpormer teknolohiya
Gumagamit ang isang capacitive voltage transformer ng capacitive divider upang bawasan ang pangunahing boltahe bago iproseso ng seksyon ng electromagnetic transformer ang signal. Ang arkitektura na ito ay maaaring maging kapaki-pakinabang sa mas mataas na antas ng boltahe at maaari ring suportahan ang ilang partikular na application na nauugnay sa komunikasyon depende sa pagbuo nito.
Ang mga capacitive na bahagi ay bahagi ng pangkalahatang network ng paghahati ng boltahe, kaya ang pagkakabukod, pag-uugali ng dalas, kompensasyon, at koneksyon ng system ay kailangang isaalang-alang nang mabuti.
Electronic boltahe sensing
Ang mga electronic voltage transformer o sensor ay maaaring gumamit ng sensing elements at electronic converter upang makagawa ng proporsyonal na output. Maaaring suportahan ng mga teknolohiyang ito ang mga compact na arkitektura ng system at pagsasama sa digital na proteksyon o mga sistema ng pagsubaybay.
Ang interface ng output, mga kinakailangan sa kapangyarihan, protocol ng signal, katumpakan, mga limitasyon sa kapaligiran, at pagiging tugma sa downstream system ay kailangang malinaw na tinukoy.
| Teknolohiya | Pangunahing Prinsipyo | Karaniwang Pagsasaalang-alang sa Pagpili |
|---|---|---|
| Electromagnetic | Pangunahin at pangalawang windings na may magnetic coupling | Ratio, katumpakan, pasanin, pagkakabukod, pangunahing disenyo |
| Capacitive | Capacitive boltahe division na may transpormer conversion | Klase ng boltahe, pag-uugali ng dalas, kabayaran, pagsasama ng system |
| Electronic | Pag-convert ng sensor at electronic signal | Uri ng output, electronics, komunikasyon, katumpakan, mga limitasyon sa kapaligiran |
Bakit mahalaga ang pagpili ng teknolohiya
Ang tamang teknolohiya ay nakasalalay sa network sa halip na sa isang generic na kagustuhan. Ang isang compact na panloob na medium-voltage switchgear na application ay maaaring may iba't ibang mga kinakailangan mula sa isang mataas na boltahe na panlabas na substation.
Ang espasyo, pagkakalantad sa kapaligiran, mga kinakailangan sa pagkakabukod, diskarte sa pagpapanatili, katumpakan ng pagsukat, arkitektura ng komunikasyon, at ang nilalayon na paggana ng proteksyon ay lahat ay nakakaimpluwensya sa naaangkop na teknolohiya.
Paano Tinutugunan ng Mga Disenyong Panloob at Panlabas ang Iba't ibang Kondisyon?
Ang kapaligiran ng pag-install ay nakakaapekto sa enclosure, insulation, proteksyon sa ibabaw, mga terminal, sealing, mekanikal na istraktura, at diskarte sa pagpapanatili.
Mga panloob na silid ng kuryente
Ang panloob na kagamitan ay karaniwang nakikinabang mula sa kinokontrol na temperatura at halumigmig kumpara sa mga panlabas na instalasyon. Maaari nitong payagan ang mga compact na insulation at mga disenyo ng enclosure, kung ang silid mismo ay nagpapanatili ng angkop na mga kondisyon sa kapaligiran.
Ang panloob na medium-voltage na kagamitan ay maaaring kailanganin ding magkasya sa loob ng standardized switchgear compartments. Ang mga compact na sukat, mounting arrangement, cable access, at terminal orientation samakatuwid ay nagiging mahalaga.
Mga substation sa labas
Ang mga kagamitan sa labas ay dapat makatiis sa pagkakalantad sa panahon. Ang ulan, halumigmig, ultraviolet radiation, polusyon, alikabok, hangin, at pagbibisikleta sa temperatura ay maaaring makaapekto sa kagamitan.
Ang mga materyales sa pabahay, sealing, sheds, creepage distance, surface treatment, at terminal design ay dapat sumasalamin sa mga kundisyong iyon.
Polusyon at kontaminasyon
Ang mga pang-industriya na lugar at mga lugar sa baybayin ay maaaring magpakita ng mga kondisyon ng kontaminasyon na higit na hinihingi kaysa sa malinis na panloob na kapaligiran.
Ang mga ibabaw ng insulasyon ay kailangang mapanatili ang naaangkop na pagganap kapag nalantad sa kahalumigmigan at kontaminasyon. Ang pisikal na pag-aayos ng mga insulator at proteksiyon na shed ay maaaring mahalaga.
Pagkakaiba-iba ng temperatura
Ang mga kagamitan sa labas ay maaaring makaranas ng malaking pagbabago sa temperatura araw-araw at pana-panahon. Ang mga pagbabagong ito ay maaaring lumikha ng mekanikal na pagpapalawak at pag-urong pati na rin ang mga panganib sa condensation.
| Kundisyon | Potensyal na Epekto | Tugon sa Disenyo |
|---|---|---|
| Halumigmig | Kondensasyon at pagkakabukod ng stress | Angkop na enclosure at anti-condensation na disenyo |
| ulan | Pagkakalantad sa kahalumigmigan | Angkop na sealing, housing, at terminal protection |
| Polusyon | Mga daanan ng kontaminasyon sa ibabaw at pagtagas | Angkop na pag-aayos ng paggapang at pagkakabukod |
| pagkakalantad sa UV | Pagtanda ng materyal | Angkop na mga panlabas na materyales at paggamot sa ibabaw |
| Pagbibisikleta sa temperatura | Kondensasyon at mekanikal na stress | Pagpili ng materyal at pagsusuri sa kapaligiran |
Posisyon ng pag-install sa loob ng switchgear
Kapag naka-install sa loob ng isang medium-voltage switchgear assembly, dapat magkasya ang transpormer sa available na compartment habang pinapanatili ang mga kinakailangang clearance at koneksyon.
Ang mga ruta ng cable, mga pangunahing terminal, pangalawang mga kable, pag-access sa inspeksyon, at mga katabing kagamitan ay dapat suriin sa yugto ng disenyo ng panel.
Paano Naiiba ang Single-Phase at Three-Phase Application?
Ang pag-aayos ng phase ay isang mahalagang bahagi ng disenyo ng system dahil dapat tumugma ang transpormer sa paraan ng pagsukat ng boltahe sa loob ng electrical network.
Single-phase na pagsukat
Maaaring gamitin ang mga single-phase unit para sukatin ang isang indibidwal na phase o isang tinukoy na phase-to-ground o phase-to-phase na boltahe depende sa wiring scheme.
Ang kaayusan na ito ay karaniwan kapag ang mga hiwalay na bahagi ng pagsukat ay kinakailangan o kapag ang disenyo ng proteksyon ay gumagamit ng mga partikular na sanggunian ng boltahe.
Tatlong yugto ng pagsukat
Ang mga three-phase system ay nangangailangan ng coordinated measurement ng tatlong phase voltages. Ang configuration ng transformer ay depende sa kung ang system ay grounded, ungrounded, o gumagamit ng isa pang neutral na kaayusan.
Ang mga diagram ng koneksyon ay mahalaga dahil ang dalawang sistema na may magkatulad na mga rating ng boltahe ay maaaring mangailangan ng magkaibang mga wiring ng transpormer.
Pag-aayos ng paikot-ikot
Ang mga double-winding na disenyo ay nagbibigay ng isang pangunahing pangalawang circuit. Ang mga three-winding na disenyo ay nagdaragdag ng isa pang pangalawang paikot-ikot na maaaring italaga sa isang hiwalay na function.
Ang karagdagang paikot-ikot ay maaaring maging kapaki-pakinabang kapag ang mga circuit ng pagsukat at proteksyon ay nangangailangan ng mga natatanging output.
Mga scheme ng koneksyon
Maaaring kabilang sa mga posibleng pagsasaayos ang phase-to-phase measurement, phase-to-ground measurement, open-delta-related arrangement, o iba pang configuration na partikular sa system. Ang tamang scheme ay depende sa electrical network.
Kapaki-pakinabang kung saan dapat sukatin o subaybayan ang isang tinukoy na indibidwal na boltahe ng phase.
Angkop para sa coordinated na pagsukat ng boltahe sa three-phase electrical network.
Nagbibigay ng isang pangunahin at isang pangalawang circuit para sa nilalayon na pag-andar ng pagsukat o kontrol.
Nagdaragdag ng pantulong na pangalawang output para sa isang independiyenteng proteksyon o espesyal na circuit.
Bakit mahalaga ang wiring diagram
Ang isang pangalan ng produkto lamang ay hindi palaging makakapagbigay ng kumpletong bahagi at pagsasaayos ng paikot-ikot. Ipinapakita ng wiring diagram kung aling mga terminal ang nabibilang sa bawat paikot-ikot at kung paano dapat kumonekta ang transpormer sa panlabas na sistema.
Ito ay partikular na mahalaga para sa mga customized na pag-install kung saan ang pangalawang circuit ay konektado sa ilang iba't ibang mga aparato.
Paano Dapat Isaalang-alang ang Mga Piyus, Pangalawang Grounding, at Kaligtasan?
Ang mga transformer ng boltahe ng instrumento ay direktang konektado sa mga circuit na may mataas na boltahe, kaya ang kanilang proteksyon at pangalawang mga kable ay nangangailangan ng maingat na engineering.
Pangunahing piyus
Kasama sa ilang configuration ng transformer ang mga high-voltage na piyus o naka-install na may mga panlabas na proteksiyon na piyus. Ang kanilang layunin ay upang limitahan ang mga kahihinatnan ng mga panloob na pagkakamali at protektahan ang nakapaligid na sistema ng kuryente ayon sa dinisenyo na scheme ng proteksyon.
Ang fuse rating at koordinasyon ay dapat tumugma sa transpormer at sa network sa halip na mapili nang nakapag-iisa.
Pangalawang saligan
Ang pangalawang circuit ay karaniwang gumagamit ng isang tinukoy na grounding arrangement upang magtatag ng isang kilalang reference at bawasan ang panganib na nauugnay sa hindi sinasadyang pangalawang-to-primary na potensyal na paglipat.
Ang eksaktong paraan ng saligan ay dapat sumunod sa disenyo ng transpormer, electrical code, pilosopiya ng proteksyon, at mga kinakailangan sa lokal na pag-install.
Pagkilala sa terminal
Dapat na malinaw na matukoy ang mga pangunahin at pangalawang terminal. Ang maling mga kable ay maaaring makaapekto sa polarity ng pagsukat, mga function ng proteksyon, at ang kaligtasan ng mga tauhan na nagtatrabaho sa pangalawang circuit.
Kaligtasan ng pagkakabit
Ang mga pangalawang circuit ay dapat na iruta at protektahan upang hindi sila masira ng vibration, matutulis na gilid, init, kahalumigmigan, o mekanikal na interference.
Pag-iisa sa pagpapanatili
Ang mga tauhan ng pagpapanatili ay nangangailangan ng isang malinaw na tinukoy na pamamaraan para sa paghihiwalay ng nauugnay na pangunahing kagamitan at pagpapatunay ng mga kaugnay na kondisyon bago magtrabaho sa pangalawang circuit o kagamitan sa paligid.
- Kumpirmahin ang pangunahing proteksyon:I-verify ang pag-aayos ng fuse o protective-device na tinukoy para sa transformer.
- I-verify ang pangalawang saligan:Sundin ang inaprubahang saligan at pagsasaayos ng bonding.
- Kilalanin ang bawat terminal:Itugma ang mga kable sa aprubadong schematic at transformer nameplate.
- Protektahan ang pangalawang mga kable:Ilayo ang mga kable sa mga panganib sa makina at kapaligiran.
- Sundin ang mga pamamaraan ng paghihiwalay:Ang pagpapanatili ay dapat gawin lamang sa ilalim ng tinukoy na pamamaraan sa kaligtasan ng kuryente.
Ang kaligtasan samakatuwid ay isang responsibilidad ng system. Ang pagbuo ng produkto, pag-install, proteksyon, saligan, dokumentasyon, at mga pamamaraan sa pagpapatakbo ay kailangang suportahan ang isa't isa.
Aling mga Aplikasyon ang Gumagamit ng Pagsukat ng Boltahe ng Instrumento?
Kinakailangan ang pagsukat ng boltahe sa maraming bahagi ng modernong imprastraktura ng kuryente. Ang eksaktong pagsasaayos ng transformer ay nakasalalay sa boltahe ng network, pisikal na kapaligiran, kinakailangan sa katumpakan, scheme ng proteksyon, at uri ng konektadong kagamitan.
Sinusuportahan ang pagsukat ng boltahe, proteksyon, kontrol, pagsukat, at pagsubaybay sa mga papasok at papalabas na circuit.
Nagbibigay ng mga signal ng boltahe para sa mga motor, transformer, feeder, proteksyon system, at electrical monitoring.
Sinusuportahan ang pagsubaybay at proteksyon ng boltahe sa loob ng solar, hangin, at iba pang mga network na nauugnay sa henerasyon.
Nagbibigay ng mga senyales ng pagsukat para sa mga sistema ng pamamahagi ng kuryente ng medium-voltage na naghahatid ng malalaking pasilidad.
Angkop sa mga medium-voltage assemblies kung saan ang pagsukat at proteksyon ng relay ay nangangailangan ng isang kontroladong signal ng boltahe.
Nagbibigay ng proporsyonal na impormasyon ng boltahe para sa pagsubaybay, kontrol, pag-synchronize, at pag-aautomat ng electrical-system.
Mga aplikasyon ng substation
Ang mga substation ay madalas na nangangailangan ng mga signal ng boltahe para sa mga relay ng proteksyon, pagsukat, control system, at pagsubaybay ng operator. Ang isang transpormer ay maaaring maging isang kritikal na interface sa pagitan ng pangunahing network at ang control room.
Mga pasilidad sa industriya
Ang malalaking pasilidad sa industriya ay maaaring may ilang medium-voltage feeder na naghahatid ng mga motor, transformer, kagamitan sa proseso, at mga distribution board. Sinusuportahan ng pagsukat ng boltahe ang parehong regular na pagsubaybay at mga pag-andar ng proteksyon.
Renewable-energy system
Gumagamit ang solar at wind installation ng mga electrical collection at transformation system kung saan ang pagsukat ng boltahe ay maaaring suportahan ang proteksyon, pagsubaybay, pag-synchronize, at kontrol sa network.
Mga application ng switchgear
Ang mga compact na disenyo ng cast-resin ay maaaring isama sa panloob na switchgear assemblies kung saan kailangang balansehin ang espasyo, insulasyon, contamination resistance, at wiring accessibility.
Mga komersyal na gusali
Ang malalaking komersyal na pasilidad ay maaaring gumamit ng medium-voltage na mga papasok na supply at panloob na mga sistema ng pamamahagi. Ang pagsukat ng boltahe ng instrumento ay maaaring magbigay ng impormasyon sa mga sistema ng pamamahala ng enerhiya at proteksyon habang pinapanatili ang kinakailangang paghihiwalay mula sa pangunahing circuit.
Sa lahat ng mga application na ito, dapat piliin ang transpormer sa paligid ng aktwal na network ng kuryente sa halip na sa paligid ng isang generic na kategorya ng produkto.
Anong Mga Karaniwang Pagkakamali sa Pagpili ang Dapat Iwasan?
Maraming mga problema sa pagsukat ang nagsisimula sa yugto ng pagtutukoy. Ang isang transformer ay maaaring may tamang nominal na pangunahing boltahe habang hindi pa rin angkop dahil ang pangalawang ratio, pasanin, katumpakan, pagkakabukod, pag-aayos ng paikot-ikot, o kapaligiran sa pag-install ay hindi tumutugma sa proyekto.
- Pagpili sa pamamagitan ng pangunahing boltahe lamang:Mahalaga rin ang pangalawang boltahe, katumpakan, pasanin, pag-aayos ng phase, at pagkakabukod.
- Hindi pinapansin ang pangalawang pasanin:Ang mga metro, relay, wiring, at terminal ay sama-samang naglo-load sa pangalawang circuit.
- Gamit ang maling configuration ng winding:Ang proteksyon at pagsukat ay maaaring mangailangan ng hiwalay na mga pangalawang circuit.
- Hindi pinapansin ang neutral na sistema:Ang saligan at phase arrangement ay nakakaimpluwensya sa angkop na koneksyon ng transpormer.
- Paghahalo ng panloob at panlabas na mga kinakailangan:Ang pangangalaga sa kapaligiran ay kailangang tumugma sa lokasyon ng pag-install.
- Tinatanaw ang fuse coordination:Ang pangunahing proteksyon ay dapat na iugnay sa transpormer at elektrikal na network.
- Hindi pinapansin ang haba ng mga kable:Ang mga pangalawang cable ay nag-aambag sa kabuuang pasanin at dapat isama sa pagkalkula.
- Pagpili nang walang eskematiko:Ang isang paglalarawan ng produkto lamang ay maaaring hindi magbunyag ng kumpletong yugto at pag-aayos ng paikot-ikot.
Ang ratio-lamang na problema
Ang dalawang produkto ay maaaring may parehong nominal na pangunahin-sa-pangalawang ratio ngunit magkaiba ang katumpakan, pasanin, pagkakabukod, pisikal na dimensyon, o pagsasaayos ng koneksyon.
Kinakailangan ang ratio, ngunit hindi ito sapat para sa kumpletong teknikal na paghahambing.
Ang "parehong produkto sa lahat ng dako" na problema
Ang isang panloob na switchgear application at isang nakalantad na panlabas na substation ay may malaking pagkakaiba sa mga kinakailangan sa kapaligiran. Ang paggamit ng isang generic na configuration nang hindi tinatasa ang mga kundisyon ng site ay maaaring lumikha ng mga maiiwasang panganib.
Ang hindi kumpletong problema sa pangalawang circuit
Minsan tinutukoy ng mga inhinyero ang transpormer nang hindi ganap na tinutukoy ang mga downstream na metro at mga relay ng proteksyon. Maaari nitong gawing mahirap na i-verify ang aktwal na mga kondisyon ng pasanin at katumpakan.
Ang problema sa dokumentasyon
Ang teknikal na dokumentasyon ay dapat gawing malinaw ang paikot-ikot na mga terminal, mga ratio, diagram ng koneksyon, uri ng pagkakabukod, pag-aayos ng pag-mount, at mga na-rate na kondisyon. Ang hindi kumpletong dokumentasyon ay maaaring maging mahirap sa pag-install at pag-commissioning nang hindi kinakailangan.
Ano ang Dapat Isama ng Propesyonal na Teknikal na Detalye?
Ang isang propesyonal na detalye ay dapat magbigay ng sapat na impormasyon para sa mga electrical engineer, procurement team, manufacturer, installer, commissioning personnel, at maintenance staff upang maunawaan kung aling transformer configuration ang kinakailangan.
| Lugar ng Pagtutukoy | Impormasyon na Dapat Tukuyin | Bakit Ito Mahalaga |
|---|---|---|
| Pangunahing sistema | Nominal na boltahe, dalas, pag-aayos ng phase | Tinutukoy ang electrical operating environment |
| Pangalawang sistema | Pangalawang boltahe at pag-aayos ng paikot-ikot | Tumutugma sa mga metro, relay, at control circuit |
| Katumpakan | Klase ng katumpakan at naaangkop na mga kondisyon sa pagpapatakbo | Kinukumpirma ang pagiging angkop para sa pagsukat o proteksyon |
| pasanin | Rated pangalawang pasanin at konektado load | Sinusuportahan ang tumpak na pangalawang output |
| Pagkakabukod | Dry, cast-resin, langis, gas, o iba pang sistema | Tumutugma sa boltahe at mga kinakailangan sa kapaligiran |
| Pag-install | Panloob o panlabas, mga sukat ng pag-mount, oryentasyon ng terminal | Tinitiyak ang pisikal na pagkakatugma |
| Proteksyon | Pag-aayos ng piyus, saligan, mga koneksyon sa relay | Sinusuportahan ang ligtas na operasyon ng system |
| Konstruksyon | Pabahay, enclosure, winding, core, connectors | Nagbibigay ng kumpletong paglalarawan ng produkto |
| Pagsubok | Nakagawian at naaangkop na pag-verify sa pagganap | Sinusuportahan ang kalidad at pagtanggap ng commissioning |
Magsimula sa electrical network
Dapat munang tukuyin ng detalye ang pangunahing sistema ng kuryente. Kabilang dito ang boltahe, dalas, pagsasaayos ng phase, pagsasaayos ng saligan, at ang nilalayon na punto ng pagsukat.
Tukuyin ang bawat pangalawang output
Ang bawat pangalawang paikot-ikot ay dapat magkaroon ng isang tinukoy na layunin. Ang isang metering winding at isang proteksyon winding ay hindi dapat ituring na magkapareho dahil ang parehong output ay isang mababang boltahe.
Tukuyin ang konektadong pasanin
Dapat tukuyin ng detalye ang mga metro, relay, transduser, kagamitan sa pagkontrol, mga bloke ng terminal, at tinatayang haba ng cable. Tinutukoy ng kumpletong konektadong pasanin ang aktwal na kondisyon ng paglo-load ng pangalawang paikot-ikot.
Tukuyin ang pagkakabukod at mga kinakailangan sa kapaligiran
Ang lokasyon ng pag-install ay dapat na malinaw na nakasaad. Ang mga panloob at panlabas na sistema ay maaaring mangailangan ng iba't ibang pagkakabukod, enclosure, paggamot sa ibabaw, at mga katangian ng kapaligiran.
Tukuyin ang mga pisikal na sukat
Ang mga sukat ng pag-mount, mga posisyon ng terminal, mga butas sa pag-aayos, pangkalahatang taas, lapad, at lalim ay maaaring maging kritikal kapag ang transpormer ay naka-install sa loob ng isang switchgear compartment.
Tukuyin ang mga wiring at connection diagram
Dapat tukuyin ng isang kinokontrol na eskematiko ang mga pangunahing terminal, pangalawang terminal, paikot-ikot na mga relasyon, grounding point, at panlabas na pagsasaayos ng proteksyon.
Tukuyin ang inspeksyon at pagsubok
Ang pagsubok ay dapat tumutugma sa uri ng transpormer at mga kinakailangan ng proyekto. Maaaring kasama sa mga nakagawiang pagsusuri ang pagganap ng kuryente, mga pagsusuring nauugnay sa pagkakabukod, mga paikot-ikot na relasyon, at pag-verify sa pagganap.
Kumpirmahin ang pangunahing boltahe, pangalawang boltahe, dalas, phase arrangement, grounding system, katumpakan, at pasanin.
Kumpirmahin ang mga sukat, posisyon ng pag-mount, oryentasyon ng terminal, pag-aayos ng enclosure, at pag-access sa serbisyo.
Kumpirmahin ang panloob o panlabas na pagkakalantad, halumigmig, kontaminasyon, temperatura, altitude, at mga kondisyon ng kaagnasan.
Kumpirmahin ang pangunahing pagsasanib, pangalawang saligan, mga koneksyon sa relay, at ang nilalayong pilosopiyang proteksyon.
Isang praktikal na daloy ng trabaho sa pagpili
- Tukuyin ang pangunahing network:Tukuyin ang boltahe, dalas, pagsasaayos ng bahagi, pagsasaayos ng saligan, at lokasyon ng pagsukat.
- Tukuyin ang mga pangalawang kinakailangan:Tukuyin ang pangalawang boltahe, bilang ng mga paikot-ikot, at ang layunin ng bawat output.
- Tukuyin ang katumpakan:Itugma ang klase ng katumpakan sa mga kinakailangan sa pagsukat, pagsubaybay, proteksyon, o kontrol.
- Kalkulahin ang pasanin:Isama ang mga metro, relay, wiring, terminal, transduser, at iba pang konektadong kagamitan.
- Pumili ng pagkakabukod:Pumili ng naaangkop na dry, cast-resin, langis, gas, o iba pang insulation architecture.
- Suriin ang kapaligiran:Suriin ang panloob o panlabas na mga kondisyon, halumigmig, polusyon, temperatura, at altitude.
- Suriin ang proteksyon:Kumpirmahin ang pag-aayos ng fuse, grounding, at pagsasama ng proteksyon-circuit.
- Suriin ang physical fit:Kumpirmahin ang mga sukat ng pag-mount at pag-aayos ng terminal sa loob ng huling pag-install.
- I-verify ang dokumentasyon:Tiyaking ang mga guhit, data ng nameplate, wiring diagram, at teknikal na detalye ay naglalarawan ng parehong configuration.
Lumilikha ang diskarteng ito ng mas malinaw na teknikal na landas mula sa disenyo ng system hanggang sa pagpili ng produkto. Binabawasan din nito ang pagkakataon na ang isang tila maliit na detalye, tulad ng pasan o lokasyon ng terminal, ay nagiging problema sa panahon ng pag-install.
Ano ang dapat hilingin ng mga mamimili bago ang pag-apruba?
- Pagguhit ng sukat:Kumpirmahin ang pangkalahatang mga sukat, mounting point, terminal, at available na espasyo sa pag-install.
- Wiring diagram:I-verify ang pangunahin at pangalawang terminal na mga relasyon at mga punto ng saligan.
- Impormasyon sa nameplate:Kumpirmahin ang ratio ng boltahe, dalas, katumpakan, at iba pang na-rate na katangian.
- Paglalarawan ng pagkakabukod:Kumpirmahin ang dielectric construction at nilalayon na kapaligiran sa pag-install.
- Impormasyon sa pagsubok:Kumpirmahin ang naaangkop na gawain o mga pagsubok sa pagganap para sa napiling configuration.
Mga Madalas Itanong
Ano ang gamit ng boltahe transpormer?
Binabawasan nito ang mataas na pangunahing boltahe sa isang proporsyonal na pangalawang boltahe na angkop para sa pagsukat, pagsukat, proteksyon, pagsubaybay, at kontrol. Nagbibigay din ito ng electrical separation sa pagitan ng high-voltage circuit at ng pangalawang kagamitan.
Ano ang pagkakaiba sa pagitan ng isang transpormer ng boltahe at isang transpormer ng kuryente?
Ang isang power transformer ay pangunahing idinisenyo upang maglipat ng elektrikal na enerhiya sa pagitan ng mga circuit, habang ang isang instrumento ng boltahe transpormer ay dinisenyo upang magbigay ng isang proporsyonal na signal ng boltahe para sa pagsukat at proteksyon. Ang pangalawang output nito ay inilaan para sa mga konektadong instrumento at control equipment sa halip na maramihang paglipat ng kuryente.
Paano gumagana ang isang electromagnetic na disenyo?
Ang isang electromagnetic na disenyo ay gumagamit ng pangunahin at pangalawang paikot-ikot na pinagsama sa pamamagitan ng isang magnetic core. Ang pangunahing boltahe ay nagtatatag ng magnetic flux, na nag-uudyok ng proporsyonal na boltahe sa pangalawang paikot-ikot.
Ano ang ibig sabihin ng ratio ng pagbabago?
Inilalarawan ng ratio ng pagbabago ang proporsyonal na relasyon sa pagitan ng pangunahin at pangalawang boltahe. Pinapayagan nito ang isang mataas na boltahe ng system na kinakatawan ng isang mas mababang pangalawang boltahe na maaaring iproseso ng mga metro at relay.
Bakit mahalaga ang accuracy class?
Tinutukoy ng klase ng katumpakan ang pinapayagang error sa pagsukat sa ilalim ng mga tinukoy na kundisyon. Maaaring magkaroon ng iba't ibang mga kinakailangan ang mga application ng pagsukat, pagsubaybay, at proteksyon, kaya dapat tumugma ang napiling klase sa nilalayon na function.
Ano ang pasanin sa isang pangalawang circuit?
Ang pasanin ay ang pagkarga na konektado sa pangalawang paikot-ikot. Kabilang dito ang mga device gaya ng mga metro, proteksyon relay, transduser, terminal, at connecting cable. Ang kabuuang pasanin ay maaaring makaapekto sa pangalawang pagganap at katumpakan.
Bakit ang isang transpormer ay maaaring magkaroon ng maramihang pangalawang paikot-ikot?
Maaaring payagan ng maramihang mga pangalawang windings ang magkahiwalay na mga circuit na magsagawa ng iba't ibang mga function. Halimbawa, ang isang paikot-ikot ay maaaring maghatid ng pagsukat habang ang isa ay sumusuporta sa proteksyon o isa pang tinukoy na aplikasyon.
Ano ang pagkakaiba sa pagitan ng dry-type at cast-resin construction?
Parehong iniiwasan ang maginoo na likidong pagkakabukod, ngunit ang pagbuo ng cast-resin ay gumagamit ng epoxy resin upang i-encapsulate ang mga piling bahagi. Maaari itong lumikha ng isang selyadong, mekanikal na matatag na istraktura na may kapaki-pakinabang na pagtutol sa kahalumigmigan at kontaminasyon sa mga angkop na panloob na aplikasyon.
Kailan kinakailangan ang panlabas na pagsasaayos?
Ang panlabas na configuration ay ginagamit kapag ang transpormer ay naka-install sa isang nakalantad na lokasyon tulad ng isang panlabas na substation. Dapat isaalang-alang ng disenyo ang pag-ulan, halumigmig, pagbibisikleta ng temperatura, polusyon, pagkakalantad ng ultraviolet, at iba pang kundisyon ng site.
Maaari bang gamitin ang parehong transpormer sa loob at labas?
Hindi naman kailangan. Maaaring magkatulad ang mga rating ng elektrikal, ngunit ang enclosure, insulation, proteksyon sa ibabaw, resistensya sa kapaligiran, at mga kinakailangan sa pag-mount ay maaaring magkaiba nang malaki sa pagitan ng panloob at panlabas na mga instalasyon.
Ano ang isang capacitive voltage transformer?
Ang isang capacitive voltage transformer ay gumagamit ng capacitive voltage division kasama ng isang transformer section upang makakuha ng isang pinaliit na signal ng boltahe. Magagamit ito sa angkop na pagsukat ng mataas na boltahe at mga aplikasyon ng proteksyon at maaari ring suportahan ang ilang partikular na function ng komunikasyon depende sa disenyo.
Ano ang isang elektronikong boltahe transpormer?
Gumagamit ang electronic voltage transformer o sensor ng sensing element at electronic signal conversion para magbigay ng proporsyonal na output. Kailangang matugunan ng detalye nito ang teknolohiya ng sensor, interface ng output, katumpakan, mga kinakailangan sa kuryente, mga kondisyon sa kapaligiran, at pagkakatugma ng kagamitan sa ibaba ng agos.
Paano sinusuportahan ng isang boltahe na transpormer ang proteksyon ng relay?
Nagbibigay ito ng isang pinaliit na signal ng boltahe sa mga relay ng proteksyon. Depende sa scheme ng proteksyon, magagamit ng relay ang signal na iyon para sa mga function gaya ng overvoltage, undervoltage, directional logic, synchronization, o iba pang kalkulasyon ng proteksyon na partikular sa application.
Bakit mahalaga ang pangalawang saligan?
Ang isang tinukoy na sekundaryong pagsasaayos ng saligan ay nagtatatag ng isang kinokontrol na sangguniang elektrikal at sumusuporta sa kaligtasan ng pangalawang circuit. Ang eksaktong paraan ng saligan ay dapat sumunod sa disenyo ng kagamitan at sa naaangkop na mga kinakailangan sa kuryente.
Bakit maaaring may kasamang high-voltage fuse?
Ang isang fuse ay maaaring magbigay ng pangunahing panig na proteksyon para sa transpormer at makatulong na limitahan ang mga kahihinatnan ng ilang mga panloob na pagkakamali. Ang rating at koordinasyon nito ay dapat na itugma sa transpormer at sa nakapaligid na network ng kuryente.
Anong teknikal na data ang dapat suriin bago mag-order?
Kasama sa mahalagang impormasyon ang pangunahing boltahe, pangalawang boltahe, dalas, pagsasaayos ng phase, pagsasaayos ng saligan, klase ng katumpakan, pasanin, pagsasaayos ng paikot-ikot, uri ng pagkakabukod, lokasyon ng pag-install, mga sukat, pag-aayos ng terminal, mga kinakailangan sa proteksyon, at mga naaangkop na kinakailangan sa pagsubok.
Maaari bang ipasadya ang isang boltahe na transpormer para sa isang partikular na proyekto ng switchgear?
Maaaring kabilang sa mga configuration na partikular sa proyekto ang ratio ng boltahe, pagsasaayos ng pangalawang paikot-ikot, mga sukat ng pag-mount, configuration ng terminal, pagbuo ng insulation, pagsasama ng fuse, at iba pang tinukoy na teknikal na mga kinakailangan. Dapat kontrolin ang mga customized na disenyo sa pamamagitan ng mga inaprubahang drawing at teknikal na detalye.
Bakit dapat tukuyin nang magkasama ang transpormer at ang relay o metro?
Ang pangalawang aparato ay lumilikha ng bahagi ng aktwal na pasanin ng transpormer at tinutukoy ang mga kinakailangang katangian ng signal. Ang pag-coordinate ng transpormer sa konektadong metro o relay ay nakakatulong na matiyak na ang ratio, katumpakan, pasanin, at mga kondisyon ng mga kable ay angkop para sa kumpletong chain ng pagsukat.
Paano Mas Mapapalakas ng Mas Mabuting Pagsukat ng Boltahe ang Proteksyon ng Power System?
Ang maaasahang impormasyon ng boltahe ay isa sa mga pundasyon ng modernong proteksyon at kontrol sa kuryente. Kailangang malaman ng mga operator kung ano ang nangyayari sa pangunahing network, ang mga metro ay nangangailangan ng mga matatag na signal ng pagsukat, at ang mga relay ng proteksyon ay nangangailangan ng maaasahang mga electrical input kapag gumagawa ng mga desisyon tungkol sa mga abnormal na kondisyon.
Ang teknolohiya ng transpormer ng instrumento ay lumilikha ng tulay sa pagitan ng mga kinakailangang iyon at ng mataas na boltahe na electrical system. Sa pamamagitan ng pagbibigay ng proporsyonal na pangalawang signal at electrical separation, pinapayagan ng kagamitan ang pagsukat at proteksyon ng mga device na gumana nang may mapapamahalaang boltahe habang nananatiling konektado sa pangunahing network.
Ang proseso ng pagpili ay dapat magsimula sa aktwal na aplikasyon. Ang pangunahing boltahe, pangalawang boltahe, dalas, pagsasaayos ng phase, pagsasaayos ng saligan, katumpakan, pasanin, bilang ng paikot-ikot, pagkakabukod, kapaligiran sa pag-install, proteksyon, at mga pisikal na dimensyon ay dapat tukuyin lahat bago ma-finalize ang produkto.
Mahalaga rin ang pagpili ng teknolohiya. Ang mga electromagnetic system ay nananatiling malawak na naaangkop sa medium-voltage na pagsukat at proteksyon. Ang mga capacitive na disenyo ay makakapagbigay ng mga angkop na solusyon para sa ilang partikular na mas mataas na boltahe na mga aplikasyon, habang ang mga teknolohiyang electronic sensing ay maaaring suportahan ang dumaraming digital na mga de-koryenteng arkitektura.
Ang mga kondisyon sa kapaligiran at mekanikal ay dapat isaalang-alang nang may pantay na pangangalaga. Ang panloob na kagamitan ay maaaring gumana sa isang kontroladong switchgear na kapaligiran, habang ang mga panlabas na unit ay dapat makipaglaban sa panahon, polusyon, pagkakaiba-iba ng temperatura, at pagkakalantad sa ultraviolet.
Para sa mga manufacturer at team ng proyekto, ang tumpak na dokumentasyon ay kasinghalaga ng mismong hardware. Ang mga guhit ng dimensyon, mga winding diagram, impormasyon ng nameplate, pagkakakilanlan ng terminal, mga detalye ng pagkakabukod, impormasyon sa pagsubok, at mga tagubilin sa pag-install ay nagpapahintulot sa transpormer na maisama nang tama sa panghuling sistema ng kuryente.
Sa huli, isang maayos na tinukoyTranspormer ng Boltaheay higit pa sa isang bahagi ng pagsukat. Ito ay isang interface sa pagitan ng pangunahing network ng kuryente at ng mga sistema ng pagsukat, proteksyon, pagsubaybay, at kontrol na nagpapanatili sa modernong imprastraktura ng kuryente na mapapansin at mapapamahalaan.
Kailangan ng Solusyon sa Pagsukat ng Boltahe para sa Iyong Power System?
Comewillsumusuporta sa mga solusyon sa pagsukat ng boltahe na partikular sa aplikasyon na sumasaklaw sa mga panloob at panlabas na pagsasaayos, mga paikot-ikot na kaayusan, mga insulation system, mga kinakailangan sa proteksyon, at mga customized na teknikal na detalye. Para sa mga kinakailangan sa proyekto at teknikal na talakayan,makipag-ugnayan sa amin.
