Comewill, isang pinagkakatiwalaang manufacturer at supplier ng mga electrical equipment na nakabase sa China, ay nag-aalok ng mataas na kalidadPinagsamang Mga Transformer ng Instrumentona nagsasama ng mga function ng Current Transformer at Voltage Transformer sa isang unit. Available sa stock, wholesale, at customized, ang mga transformer na ito ay nagbibigay ng mga compact, safe, at cost-effective na solusyon para sa pagsukat at proteksyon ng elektrikal na enerhiya sa mga distribution system. Malawakang ginagamit ang mga ito sa mga aplikasyon ng pang-industriya, pagmimina, at rural na power grid.

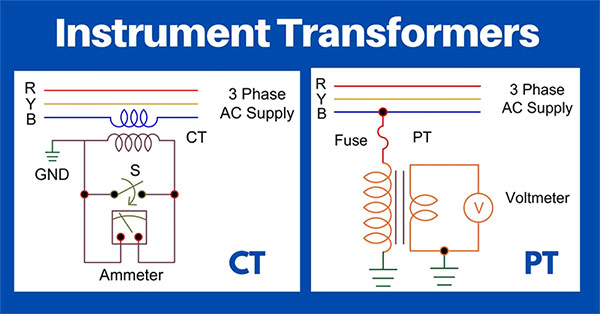

Ang Combined Instrument Transformers ay uri ng electrical device na pinagsasama ang kasalukuyang at boltahe na transformer function sa isang enclosure. Ang kasalukuyang yunit ay konektado sa serye sa mataas na kasalukuyang linya, habang ang boltahe na yunit ay konektado sa parallel sa mataas na boltahe na linya. Ang parehong mga yunit ay nagbabahagi ng isang karaniwang core at pagkakabukod, na nagbibigay-daan sa sabay-sabay na pagkuha ng boltahe at kasalukuyang mga signal habang naghihiwalay ng mga pangunahing circuit na may mataas na boltahe mula sa mga pangalawang aparato sa pagsukat. Tinitiyak ng disenyong ito ang kaligtasan ng operator at kagamitan habang binabawasan ang pagiging kumplikado ng pag-install.
Pagsukat ng Boltahe
Ang seksyon ng boltahe ay nagpapahiwatig ng isang proporsyonal na mababang boltahe sa pangalawang paikot-ikot kapag ang mataas na boltahe ay dumadaloy sa pangunahing circuit. Ang mababang boltahe na output na ito (karaniwang 100V) ay ginagamit ng mga voltmeter, metro ng enerhiya, o mga protective relay.
Kasalukuyang Pagsukat
Ang kasalukuyang seksyon ay nagko-convert ng malalaking pangunahing mga alon sa maliit, nasusukat na pangalawang alon (karaniwan ay 5A o 1A). Ang mga output na ito ay ibinibigay sa Current Transformer meter o relay protection device, na nagpapanatili ng tumpak na pagsubaybay at pagsukat.
Paghihiwalay at Kaligtasan

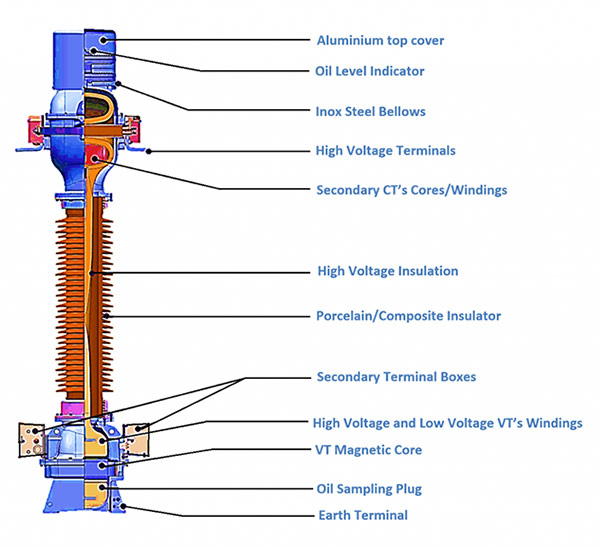

Sa loob ng pinagsamang transpormer, ang kasalukuyang at boltahe na mga yunit ay naka-encapsulated sa isang shared insulation shell, kadalasang puno ng langis o epoxy-cast. Ang pangalawang bahagi ay dapat na pinagbabatayan, at ang mga circuit ay dapat na maiwasan ang bukas o maikling mga kondisyon upang matiyak ang kaligtasan.

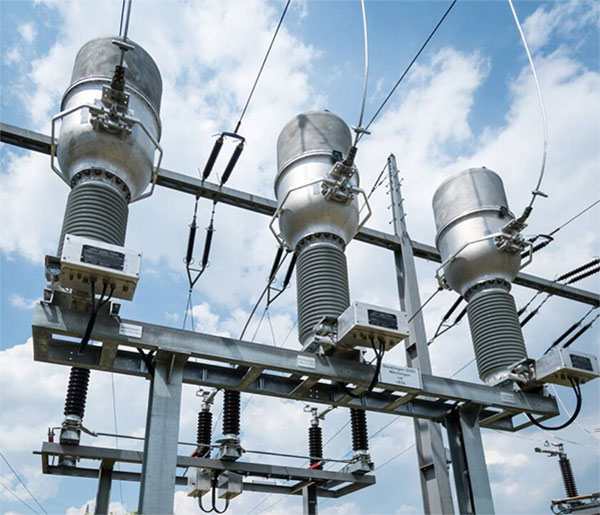

Pabrika ng ComewillPinagsamang Mga Transformer ng Instrumentoay angkop para sa:
Mga kahon ng pagsukat ng mataas na boltahe
Mga transformer na naka-mount sa haligi
Mga kabinet ng pamamahagi
Ang mga ito ay partikular na kapaki-pakinabang sa mga senaryo ng pagsukat na may tatlong yugto, gaya ng mga configuration ng V/V (dalawang boltahe na transformer) o Y/Y (tatlong boltahe na transformer) para sa balanse o hindi balanseng pagkarga.
1. Compact na Disenyo at Madaling Pag-install - Ang pagsasama ng mga current at boltahe na transformer sa isang unit ay nakakabawas sa footprint at pinapasimple ang setup.
2. Cost Efficiency – Ang pagbili ng pinagsamang unit ay binabawasan ang hiwalay na mga gastos sa transformer, pagiging kumplikado ng pagmamanupaktura, at oras ng pag-install.
3. Electrical Isolation and Reliability – Ang kumpletong paghihiwalay ng high-voltage primary at low-voltage secondary circuits ay nagsisiguro sa kaligtasan ng operator at equipment.
4. Pinagsamang Pagsukat at Proteksyon - Nagbibigay ng mga karaniwang output para sa mga metro ng enerhiya at mga aparatong proteksyon ng relay nang sabay-sabay.
5. Kakayahang umangkop sa Kapaligiran - Ang mga disenyong nakalubog sa langis o gas-insulated ay nagbibigay-daan sa pangmatagalang operasyon sa labas o sa malupit na mga kondisyon.
Combination Transformer – Pinagsasama ang kasalukuyang at boltahe na mga transformer sa isang aparato para sa compact na pag-install at naka-synchronize na pagsukat. Angkop para sa mga proyektong limitado sa espasyo o sensitibo sa gastos.
Split Transformer – Pinaghihiwalay ang kasalukuyang at boltahe na mga transformer para sa flexible na pagkakalagay at na-optimize na katumpakan. Nagbibigay-daan sa naka-customize na pagpili para sa iba't ibang antas ng boltahe at kasalukuyang.
Ang Comewill, bilang isang pabrika at supplier na nakabase sa China, ay nagbibigay ng kalidad, mababang presyo, at customizedpinagsamang mga transformer ng instrumentona nasa stock para sa mabilis na paghahatid. Ang aming Current Transformer system ay ginawa sa ilalim ng mahigpit na pamantayan ng kalidad upang matugunan ang mga kinakailangan sa industriya at utility, na tinitiyak ang tumpak na pagsukat, kaligtasan sa pagpapatakbo, at maaasahang pangmatagalang paggamit.
