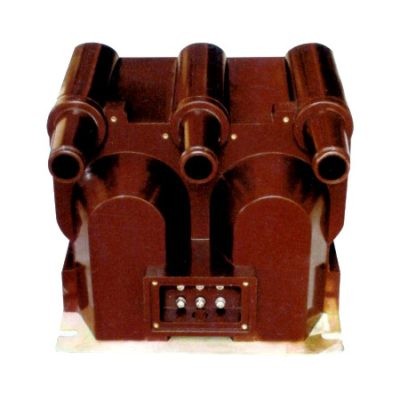

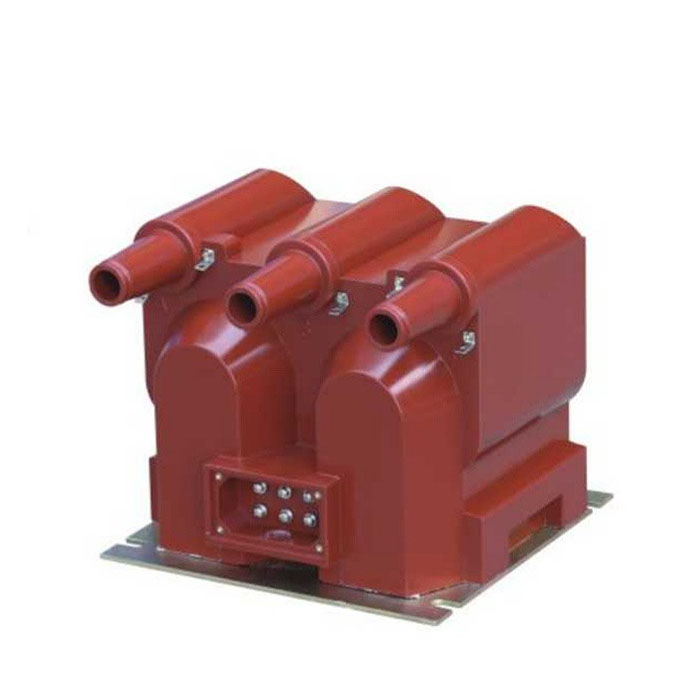

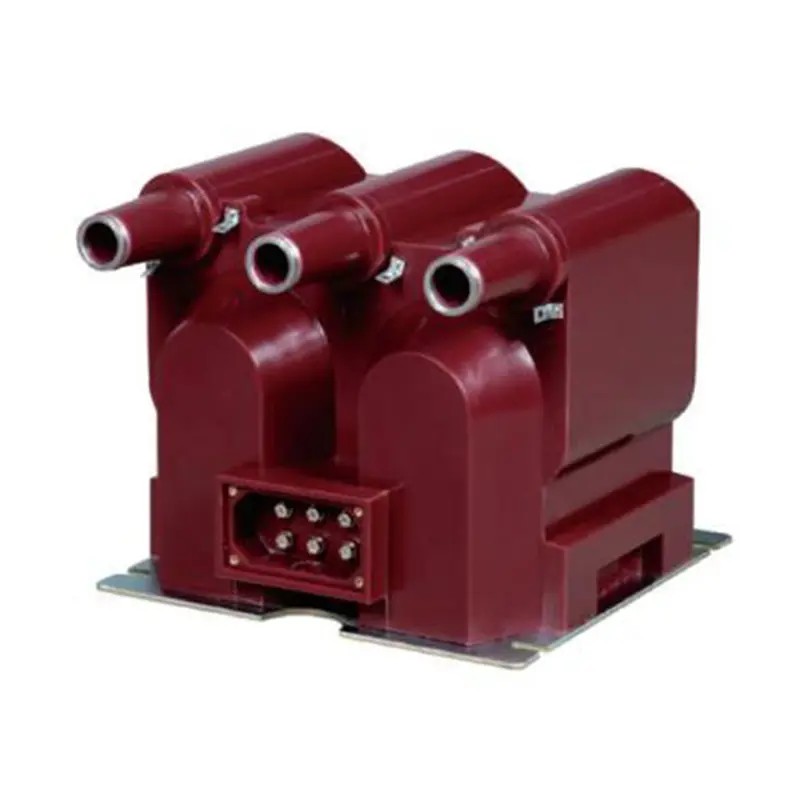

Bilang propesyonal na tagagawa sa China, gusto ng Comewill na bigyan ka ng mataas na kalidad na JSZV12-10R Voltage Transformer. Higit pa sa kakayahang umangkop sa istruktura, ang transpormer ay mahusay sa kaligtasan at pagpapatuloy ng pagpapatakbo. Ang isang kakaibang feature ay ang hot-swappable fuse na disenyo nito—ang mga pangunahing windings ng phase A, B, at C ay isinama sa mga short-circuit protection fuse na maaaring palitan sa pamamagitan ng pangalawang terminal nang hindi nakakaabala sa operasyon ng system.
Ang JSZV12-10R ay idinisenyo upang umangkop sa iba't ibang kondisyon sa lugar. Sinusuportahan nito ang isang karaniwang three-phase "V" type na configuration ng mga wiring at maaaring maginhawang i-disassemble sa dalawang independiyenteng single-phase unit, na nag-aalok ng flexibility para sa pag-install at disenyo ng system.
Ang JSZV12-10R Voltage Transformer ay sadyang binuo upang matugunan ang mahigpit na pangangailangan ng 10kV indoor power system, na pinagsasama ang katumpakan ng pagsukat sa pagiging maaasahan ng pagpapatakbo.

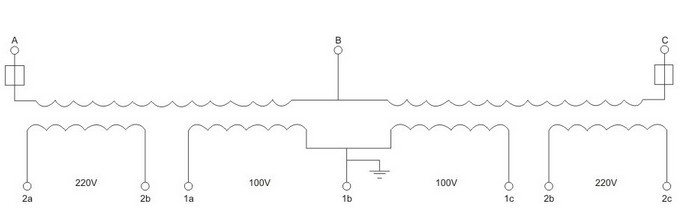

1.Dual-Secondary Output Functionality:
100V output: Dinisenyo para sa high-precision na pagsukat ng boltahe at pagsukat ng enerhiya.
220V output: Nagsisilbing isang maaasahang pantulong na supply ng kuryente para sa mga mekanismo ng kontrol, na binabawasan ang pangangailangan para sa mga karagdagang bahagi ng kuryente.
2. Superior Insulation at Durability:
Ganap na selyado ng high-grade na epoxy resin, na nag-aalok ng namumukod-tanging moisture resistance, lakas ng pagkakabukod, at proteksyon laban sa pagtanda—angkop para sa kumplikado o mataas na kahalumigmigan na mga panloob na kapaligiran.
Binuo gamit ang mataas na kalidad na cold-rolled silicon steel sheet core upang matiyak ang mababang pagkalugi at matatag na pagganap.
3. Komprehensibong Proteksyon sa Kaligtasan:
Ang mga built-in na piyus sa lahat ng pangunahing windings ay nagbibigay ng matatag na proteksyon sa short-circuit.
Ang pagpapalit ng fuse ay simple at hindi nangangailangan ng pag-shutdown ng system, na tinitiyak ang maximum na uptime.

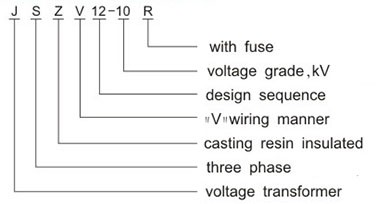

| Code | Ibig sabihin | Paglalarawan |
| J | Transpormer ng Boltahe | Tinutukoy ang kategorya ng kagamitan para sa agarang pagkilala. |
| S | Tatlong Yugto | Idinisenyo para sa mga three-phase power system upang matugunan ang mga pangangailangan sa pagsukat at proteksyon ng multi-circuit. |
| Z | Epoxy Resin Cast Insulation | Nagsasaad ng ganap na proseso ng pagkakabukod ng cast para sa pinahusay na moisture resistance at tibay. |
| V | V-Type Wiring | Nagsasaad ng pagsasaayos ng mga kable, na nagbibigay ng kakayahang umangkop sa pag-install. |
| 12-10 | Disenyo at Rating ng Boltahe | 12 ay ang serye ng disenyo; Ang 10 ay kumakatawan sa na-rate na boltahe (10kV), na eksaktong tumutugma sa mga kinakailangan ng system. |
| R | Gamit ang Fuse | Nagpapahiwatig ng pinagsamang proteksyon ng short-circuit para sa pinahusay na kaligtasan sa pagpapatakbo. |
Upang matiyak ang pangmatagalang katatagan at pagiging maaasahan, ang JSZV12-10R Voltage Transformer ay idinisenyo upang gumana sa loob ng mga sumusunod na parameter ng kapaligiran. Bilang isang propesyonal na pabrika na may malalim na kadalubhasaan sa pagmamanupaktura, ang Comewill ay maaari ding magbigay ng mga customized na adaptasyon para sa mga hindi karaniwang kundisyon.
Saklaw ng Temperatura: -5°C hanggang +40°C
Altitude: ≤ 1000m (magagamit ang mga custom na solusyon para sa mga pag-install sa mataas na altitude)
Kamag-anak na Halumigmig: ≤ 80%
Nakapaligid na Kapaligiran: Libre mula sa mga nakakaagnas na gas, singaw, o conductive dust (hal., carbon o metal powder)
Panginginig ng boses at Epekto: Ang lugar ng pag-install ay dapat na walang malalakas na vibrations o mechanical shocks.
form1: teknikal na data ng boltahe transpormerpara sa pagsukat
| Uri | Na-rate na ratio ng boltahe(V) | Klase ng katumpakan at na-rate na output(VA) | Maxoutput(VA) | na-rate na antas ng pagkakabukod (kV) | |
|
|
|||||
| klase 0.2 | klase 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Uri | Na-rate na ratio ng boltahe(V) | Klase ng katumpakan at na-rate na output(VA) | Maxoutput(VA) | na-rate na antas ng pagkakabukod (kV) | |
|
|
|||||
| klase 0.2 | klase 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
form2:teknikal na dalaofvoltagetransformer para sacircuit breakeroperatingpower
| Uri | Na-rate na ratio ng boltahe(V) | Uri ng katumpakan at na-rate na output(VA) | Maikling panahon Maxoutput power(VA) | na-rate na antas ng pagkakabukod (kV) |
| JSZV12-10R | 10/0.1/0.22 | 0.2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0.1/0.1 | 0.2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0.1/0.1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0.1/0.1 | 0.2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0.2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Mga Tala: Para sa supply ng kuryente na nagpapatakbo ng circuit breaker, hindi dapat lumampas sa 15% ang boltahe na makatiis.
