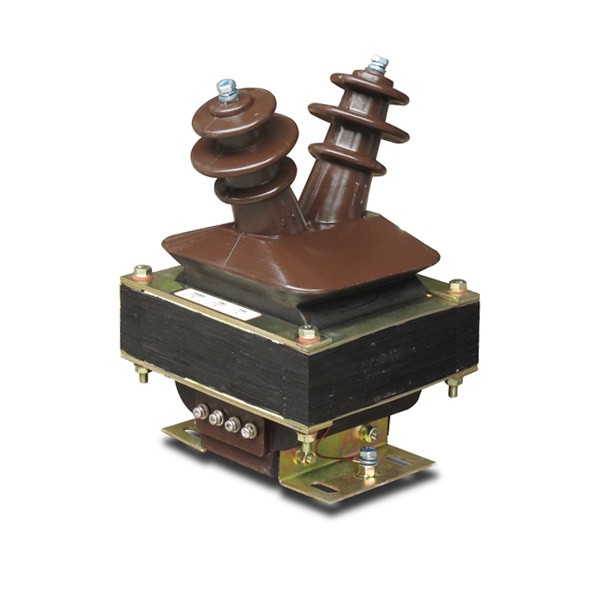

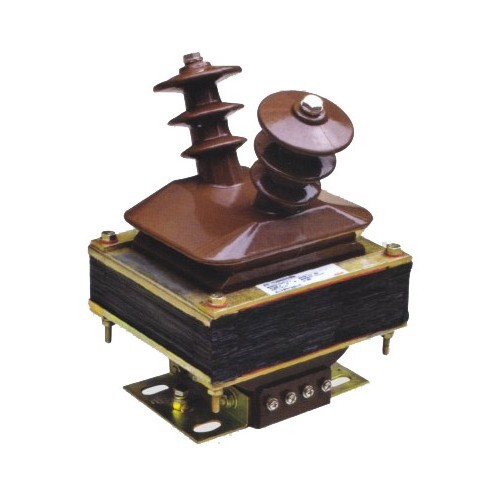

JDZJ-3/6/10W Voltage Transformer

Ang JDZJ-3/6/10W Voltage Transformer ng Comewill Factory ay gumagamit ng ganap na nakapaloob, vacuum-cast na epoxy resin insulation na teknolohiya. Sa antas ng bahagyang discharge na ≤20 pC, nagtatampok ito ng moisture-proof, pollution-resistant, at anti-aging properties, na nagbibigay-daan sa operasyon na walang maintenance para sa buong buhay ng serbisyo nito.

Mga pangunahing pagtutukoy ng produkto

Mga kumpletong modelo: kabilang ang JDZJ-3 (W), JDZJ-6 (W), at JDZJ-10 (W), na tumutugma sa mga antas ng rate ng boltahe na 3kV, 6kV, at 10kV ayon sa pagkakabanggit, na maaaring matugunan ang mga pangangailangan sa pagkuha ng iba't ibang kondisyon ng boltahe.

Mga pangunahing pakinabang

Mataas na katumpakan ng pagsukat: Ang pag-ampon ng isang single-phase na istraktura na may dual winding na disenyo, mahigpit na kontrol sa mga error sa pagsukat, bilang pagsunod sa mataas na katumpakan na pagsukat at mga pamantayan sa proteksyon, ay maaaring mabawasan ang panganib ng mga error pagkatapos ng operasyon ng kagamitan.

Matibay: Pinagtibay ang ganap na nakapaloob na epoxy resin vacuum casting insulation technology, mayroon itong mga katangian ng moisture resistance, pag-iwas sa polusyon, at aging resistance. Ang kapasidad ng lokal na discharge ay ≤ 20pC, na maaaring makamit ang habambuhay na maintenance na libre at lubos na mabawasan ang pamumuhunan sa mga gastos sa pagpapatakbo at pagpapanatili.

Ligtas at maaasahan: Malakas na paglaban sa stress sa kapaligiran, mahusay na pagtutol sa arc at overvoltage, mahigpit na ginawa alinsunod sa pamantayan ng GB 1207, na angkop para sa Class II na polluted na kapaligiran, na tinitiyak ang matatag na operasyon ng power system.

Madaling pag-install: Ang produkto ay may maliit na sukat, magaan ang timbang, sumusuporta sa pag-install sa anumang direksyon, at maaaring kumonekta nang walang putol sa high-voltage switchgear at iba pang kagamitan, na ginagawa itong mas madaling ibagay para sa pagkuha.

Paliwanag ng Pakikipagtulungan sa Pagkuha

Ang JDZJ-3/6/10W Voltage Transformer voltage transformer na ginawa ng aming kumpanya ay sumailalim sa mahigpit na pagsusuri sa kalidad, mature na teknolohiya, at isang malawak na hanay ng kakayahang umangkop, na ginagawa silang isang cost-effective na pagpipilian sa pagkuha para sa mga proyekto ng power engineering at industriyal na pamamahagi.

Sa panahon ng pakikipagtulungan sa pagkuha, maaari kaming magbigay ng kumpletong mga file ng teknikal na parameter, gabay sa pagpili ng propesyonal, at komprehensibong mga serbisyo ng suporta pagkatapos ng pagbebenta upang matulungan ang iyong proyekto sa pagkuha na maayos na sumulong at mahusay na makarating.

Mga naaangkop na sitwasyon

Ang Comewill JDZJ-3/6/10W Voltage Transformer ay maaaring direktang ilapat sa mga pangunahing proseso ng kuryente tulad ng pagsukat ng enerhiya, kontrol ng boltahe, at proteksyon ng relay, at maaaring umangkop sa parehong panloob na kapaligiran at kumplikadong mga pang-industriyang operating environment.

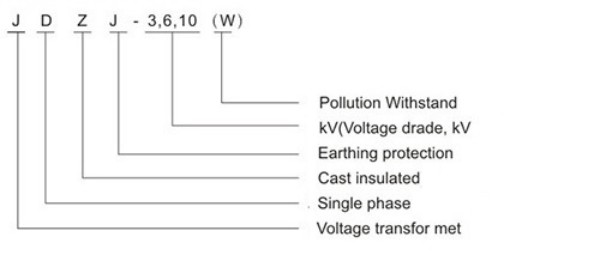

Uri ng pagtatalaga

Mga Kundisyon ng Serbisyo para sa Single-Phase Cast Epoxy Resin Voltage Transformer

Altitude na hindi hihigit sa 1000 metro;
Temperatura sa kapaligiran -5 ℃ hanggang+40 ℃;
Sa 20 ℃, ang relatibong halumigmig ay hindi dapat lumagpas sa 85%.

Ang produkto ay nakapasa sa 0.4g intensity vibration test, na katumbas ng isang magnitude 9 na lindol sa Richter scale. Magandang paglaban sa mantsa, angkop para sa paggamit sa katamtamang polluted na kapaligiran. Ang mga kondisyon sa itaas ay maaaring matiyak ang matatag na operasyon ng JDZJ-6 at JDZJ-10 (W) na mga transformer sa ilalim ng iba't ibang mga kapaligiran at mga mekanikal na stress, lalo na angkop para sa mga panloob na senaryo ng pag-install.

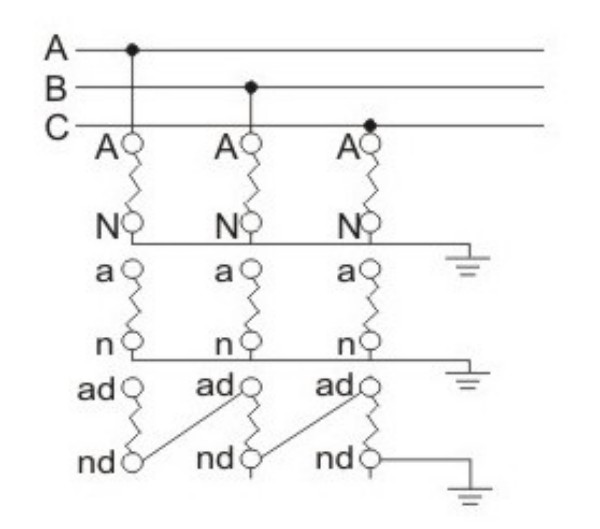

Wiring diagram ng tatlong phase na linya

Mga Teknikal na Parameter

Pag-customize: Sinusuportahan ng aming pabrika ang mga nako-customize na ratio ng boltahe, mga pangalawang output at antas ng pagkakabukod upang matugunan ang iyong mga partikular na pangangailangan at espesyal na kapaligiran sa pagpapatakbo. Ang aming team ay maaaring magdisenyo ng mga pinasadyang produkto para sa iyo upang ma-optimize ang pagganap at katatagan upang matugunan ang iyong mga kinakailangan sa power system.

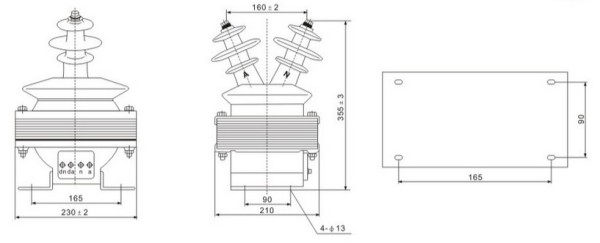

Balangkas at Mga Sukat ng Pag-install

JDZJ-3.6.10(W)  Balangkas at Mga Dimensyon ng Pag-install
