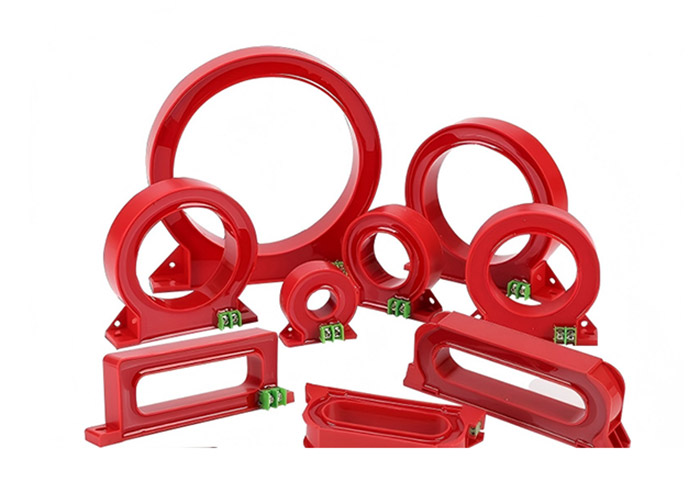

Bilang isang propesyonal na tagagawa ng Current Transformer sa China,ComewillGustong bigyan ka ng customizedZero Sequence Current Transformer, na isang single-turn through-type na kasalukuyang transpormer na idinisenyo upang makita ang zero sequence na kasalukuyang sa mga power system. Sinusubaybayan nito ang kabuuan ng vector ng mga three-phase na alon at kinikilala ang pagtagas o mga pagkakamali sa lupa sa loob ng mga network ng pamamahagi.
Kapag nagkaroon ng abnormal na current dahil sa insulation damage o grounding faults, nagpapadala ang transpormer ng signal sa mga kagamitan sa proteksyon gaya ng mga relay protection device o leakage protection controllers. Ang prosesong ito ay nagbibigay-daan sa system na mag-isyu ng mga alarma o idiskonekta ang sira na circuit.
Ang Zero Sequence Current Transformer ay karaniwang naka-install sa paligid ng mga power cable o busbar, na ginagawa itong angkop para sa pagsubaybay sa medium at low-voltage na mga electrical system.
1. Ring Core Structure
Gumagamit ang transpormer ng circular iron core na may pangalawang windings na nakakakita ng kasalukuyang imbalance.
2. Epoxy Resin o Silicone Rubber Encapsulation
Ang iron core at winding ay selyadong sa loob ng protective shell, na nagbibigay ng moisture resistance at proteksyon laban sa polusyon flashover.
3. Dalawang Uri ng Pag-install
Available ang mga produkto sa integral type (pre-installed sa panahon ng cable laying) at open type (naka-install sa paligid ng mga kasalukuyang cable).
4. Rogowski Coil Technology
Ang ilang mga disenyo ay gumagamit ng Rogowski coil sensing technology upang i-convert ang mga kasalukuyang signal sa mga masusukat na output ng boltahe.
1. Naaangkop na Saklaw ng Boltahe: 0.4kV hanggang 66kV.
2. Grid Frequency: Ang karaniwang operating frequency ay 50Hz
3. Operating Temperatura: −10°C hanggang +40°C.
4. Parehong dulo ng pangalan: sa sandaling tumagos mula sa "L1" na bahagi, ang pangalawa ay "K1";
Tinitiyak ng wastong pag-install ang tumpak na operasyon ng aZero Sequence Current Transformer.
Integral na Uri ng Pag-install
Para sa pinagsama-samang mga transformer, ang cable ay dapat dumaan sa transpormer bago i-install ang cable.
Buksan ang Uri ng Pag-install
Maaaring i-mount ang mga bukas na modelo sa mga umiiral nang cable sa pamamagitan ng paghihiwalay sa katawan ng transpormer at muling pagsasama nito sa paligid ng konduktor.
Grounding Arrangement
Sa ilang mga grounding system, ang mga cable ay dapat dumaan sa transpormer bago kumonekta sa grounding point upang matiyak ang tamang pagtuklas ng kasalukuyang pagtagas.
Mechanical Alignment
Kapag muling pinagsama ang mga split transformer, ang parehong mga kalahati ay dapat na nakahanay nang maayos upang maiwasan ang paglihis ng pagsukat.
