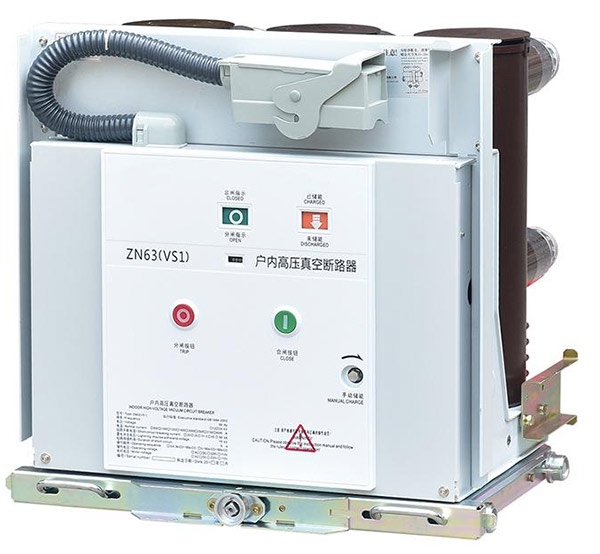

Vacuum Circuit BreakerAng teknolohiya ay naging isang mahalagang switching solution para sa medium-voltage power distribution dahil pinagsasama nito ang vacuum arc interruption sa isang compact mechanical structure at kinokontrol na electrical operation. Kapag ang mga contact ay naghiwalay sa loob ng isang selyadong vacuum interrupter, ang arko ay naaantala sa pamamagitan ng isang prosesong naiiba sa air, langis, o gas circuit interruption. Maaaring suportahan ng arkitektura na ito ang mabilis na pag-clear ng fault, pinababang regular na pag-servicing ng interrupting chamber, compact switchgear construction, at paulit-ulit na paglipat sa ilalim ng tinukoy na mga kondisyon ng operating. Gayunpaman, hindi masusuri ang pagganap ng isang breaker sa pamamagitan lamang ng interrupting medium nito. Na-rate na boltahe, rated current, short-circuit na kakayahan, insulation level, contact system, operating mechanism, protection relay, control voltage, installation environment, mechanical endurance, at applicable testing requirements lahat ay nakakatulong sa final system. Ang pag-unawa sa mga ugnayang ito ay mahalaga para sa mga inhinyero, mga tagagawa ng switchgear, mga kagamitan, mga pasilidad na pang-industriya, mga proyektong nababagong-enerhiya, at iba pang mga gumagamit ng medium-voltage.
Talaan ng mga Nilalaman
I-click ang anumang paksa upang direktang tumalon sa seksyon.
- 1. Bakit Kailangan ng Medium-Voltage Switching ng Espesyal na Proteksyon?
- 2. Paano Gumagana ang Vacuum Arc Interruption?
- 3. Ano ang mga Pangunahing Bahagi ng Breaker?
- 4. Paano Napipili ang Rated Voltage at Kasalukuyang Impluwensiya?
- 5. Bakit Mahalaga ang Kakayahan sa Short-Circuit at Bilis ng Pagkagambala?
- 6. Paano Nakakaapekto ang Operating Mechanism sa Pagganap?
- 7. Ano ang Pagkakaiba sa pagitan ng Panloob at Panlabas na Disenyo?
- 8. Paano Inihahambing ang Mga Vacuum Breaker Sa Iba Pang Teknolohiya ng Pagkagambala?
- 9. Paano Gumagana ang Breaker Sa Mga Relay at Sensor ng Proteksyon?
- 10. Aling mga Application ang Gumagamit ng Teknolohiya ng Paglipat na Ito?
- 11. Anong Mga Karaniwang Pagkakamali sa Pagpili at Pag-install ang Dapat Iwasan?
- 12. Paano Dapat Suriin ang Pagsusuri at Pamantayan?
- 13. Ano ang Dapat Isama ng Propesyonal na Teknikal na Detalye?
- 14. Mga Madalas Itanong
Bakit Kailangan ng Medium-Voltage Switching ng Espesyal na Proteksyon?
Ang mga sistemang de-koryenteng katamtamang boltahe ay gumagana sa mga antas ng boltahe na nangangailangan ng maingat na pinag-ugnay na kagamitan sa paglipat at proteksyon. Ang switching device ay hindi lamang dapat magdala ng normal na load current ngunit tumugon din ng tama kapag ang network ay nakaranas ng fault.
Ang mga network ng pamamahagi ng elektrisidad ay karaniwang nagkokonekta ng mga transformer, motor, generator, industrial feeder, linya ng utility, renewable-energy sources, at iba pang load. Sa ilalim ng normal na mga kondisyon, patuloy na dumadaloy ang kasalukuyang sa pamamagitan ng mga conductor at switching equipment. Sa panahon ng isang maikling circuit, gayunpaman, ang kasalukuyang ay maaaring tumaas nang malaki at makabuo ng malaking thermal at electrodynamic stress.
Ang isang circuit breaker ay nagbibigay ng isang kinokontrol na paraan ng pagkagambala sa kasalukuyang iyon. Ang operasyon nito ay kailangang iugnay sa mga relay ng proteksyon, kasalukuyang mga transformer, mga transformer ng boltahe, mga circuit ng kontrol, at ang pangkalahatang pilosopiya ng proteksyon ng elektrikal na network.
Ang interruption medium ay lalong mahalaga. Sa kasaysayan, ang mga circuit breaker ay gumamit ng ilang pamamaraan para sa pagkontrol sa arko na nabubuo kapag naghiwalay ang mga contact. Ang hangin, langis, at iba't ibang gas ay nagamit na lahat sa iba't ibang henerasyon ng kagamitan. Ang teknolohiya ng vacuum ay nagbibigay ng isa pang diskarte kung saan ang pangunahing proseso ng arc-interrupting ay nagaganap sa loob ng isang selyadong vacuum interrupter.
Ang breaker ay maaaring kumonekta o magdiskonekta ng isang tinukoy na de-koryenteng circuit sa ilalim ng na-rate na mga kondisyon ng pagpapatakbo nito.
Kapag ang sistema ng proteksyon ay nakakita ng isang fault, ang breaker ay maaaring magbukas at makagambala sa kasalukuyang sa loob ng tinukoy nitong interrupting na kakayahan.
Kapag isinama sa isang naaangkop na arkitektura ng switchgear, ang breaker ay maaaring lumahok sa tinukoy na mga pamamaraan ng paghihiwalay at pagpapanatili.
Gumagana ang pagpapatakbo ng breaker sa mga sensing at proteksyon na device upang ihiwalay ang mga pagkakamali habang pinapanatili ang nilalayon na istraktura ng pamamahagi.
Samakatuwid, ang pag-andar ng breaker ay dapat isaalang-alang sa antas ng system. Ang isang mataas na nakakaabala na rating ay hindi maaaring makabawi para sa isang hindi tamang setting ng proteksyon. Ang isang mahusay na idinisenyong breaker ay hindi maaaring magbayad para sa hindi sapat na pagwawakas ng cable. Ang isang sopistikadong controller ay hindi maaaring itama ang isang mekanikal na mekanismo na hindi napanatili nang tama.
Ang mahusay na switchgear engineering ay nag-uugnay sa mga elementong ito. Ang breaker, busbar, feeder, protection relay, instrument transformer, control power, interlocks, at enclosure ay dapat tukuyin lahat sa paligid ng parehong electrical system.
Bakit iba ang fault interruption sa ordinaryong switching
Ang pagbubukas ng circuit sa ilalim ng normal na kondisyon ng pagkarga at pag-clear ng short circuit ay hindi katumbas na mga operasyon. Sa panahon ng isang fault, ang kasalukuyang ay maaaring maging mas malaki, at ang elektrikal na enerhiya na nauugnay sa fault ay makabuluhan.
Samakatuwid, ang breaker ay dapat na may kakayahang makagambala sa kasalukuyang sa boltahe at mga kondisyon ng system kung saan ito idinisenyo. Ang proseso ng nakakaabala ay dapat ding maganap nang mabilis upang maprotektahan ang konektadong kagamitan at mapanatili ang nilalayong koordinasyon ng proteksyon.
Ginagawa nitong isang pangunahing desisyon sa inhinyero ang teknolohiya sa pagkagambala sa halip na isang tampok na produktong kosmetiko.
Paano Gumagana ang Vacuum Arc Interruption?
Ang pagtukoy sa katangian ng vacuum interruption ay ang paggamit ng isang selyadong vacuum interrupter bilang arc-extinguishing chamber. Ang interrupter ay naglalaman ng mga nakapirming at gumagalaw na electrical contact na nakapaloob sa loob ng isang kontroladong kapaligiran ng vacuum.
Kapag ang mga contact ay sarado, ang kasalukuyang dumadaloy sa mga contact surface. Kapag inutusan ng operating mechanism na buksan ang breaker, humihiwalay ang gumagalaw na contact sa fixed contact. Habang naghihiwalay ang mga contact surface, maaaring mabuo ang isang electrical arc sa pagitan nila.
Hindi tulad ng isang arko sa hangin, ang vacuum interrupter ay hindi nagbibigay ng isang malaking gaseous medium upang mapanatili ang isang kumbensyonal na ionized na landas. Ang proseso ng pagkaantala samakatuwid ay higit na pinamamahalaan ng singaw ng metal na nabuo mula sa materyal na kontak sa panahon ng kaganapan ng paghihiwalay.
Paghihiwalay ng contact
Ang pagbubukas ng paggalaw ay dapat na kontrolado nang tumpak. Ang bilis ng pakikipag-ugnay, paglalakbay sa pakikipag-ugnay, presyon ng pakikipag-ugnay, at ang mekanikal na ugnayan sa pagitan ng gumagalaw na contact at mekanismo ng pagpapatakbo ay lahat ay nakakaimpluwensya sa pagganap.
Ang mga contact ay nangangailangan ng sapat na paggalaw upang maitaguyod ang kinakailangang dielectric na distansya pagkatapos ng kasalukuyang pagkagambala. Ang mekanikal na mekanismo samakatuwid ay kailangang magbigay ng pare-parehong paglalakbay sa mga paulit-ulit na operasyon.
Pag-uugali ng singaw ng metal
Sa panahon ng arcing, ang materyal mula sa mga contact ay maaaring bumuo ng metal na singaw. Ang singaw na ito ay nagbibigay ng pansamantalang conducting medium na sumusuporta sa arko. Kapag ang kasalukuyang ay lumalapit sa natural na kasalukuyang zero nito sa isang alternating-current circuit, ang arko ay maaaring mapatay at ang metal na singaw ay mabilis na namumuo.
Ang interrupter ay dapat na makabawi ng sapat na dielectric na lakas sa pagitan ng mga pinaghiwalay na contact upang mapaglabanan ang electrical recovery voltage.
Materyal sa pakikipag-ugnayan
Ang contact material ay isang mahalagang bahagi ng disenyo ng vacuum interrupter. Kailangan nitong suportahan ang kasalukuyang dala, arc interruption, paglaban sa erosion, at dielectric recovery.
Ang iba't ibang disenyo ng interrupter ay gumagamit ng mga partikular na contact alloy at geometries upang kontrolin ang kasalukuyang distribusyon at mga magnetic effect sa panahon ng pagkagambala.
Panangga
Ang singaw ng metal na nabuo sa panahon ng pagkagambala ay maaaring magdeposito sa mga nakapalibot na ibabaw. Nakakatulong ang mga shielding structure sa loob ng interrupter na kontrolin kung saan naglalakbay ang materyal na ito at tumutulong na mapanatili ang kinakailangang pamamahagi ng electrical-field.
| Yugto ng Pagkagambala | Ano ang Mangyayari | Kinakailangan sa Disenyo |
|---|---|---|
| Mga saradong contact | Ang kasalukuyang daloy sa pamamagitan ng contact system | Mababang contact resistance at maaasahang contact pressure |
| Pagbubukas ng contact | Magsisimulang maghiwalay ang mga contact at maaaring mabuo ang isang arko | Kinokontrol ang bilis ng pagbubukas at contact geometry |
| Panahon ng arko | Sinusuportahan ng singaw ng metal ang pagpapadaloy ng kuryente | Kinokontrol na pag-uugali ng arko at pagguho ng contact |
| Kasalukuyang zero | Ang alternating current ay umabot sa natural na zero point | Mabilis na pagbawi ng dielectric |
| Pagkatapos ng pagkagambala | Ang mga hiwalay na contact ay nakatiis sa boltahe ng pagbawi | Matatag na pagkakabukod sa pagitan ng mga contact |
Bakit mahalaga ang selyadong interrupter
Ang vacuum interrupter ay isang selyadong bahagi. Ang panloob na kapaligiran nito ay itinatag sa panahon ng pagmamanupaktura at pinananatili sa buong nilalayon nitong buhay ng serbisyo.
Naiiba ito sa mga system na nakadepende sa malaking volume ng likido o gas bilang pangunahing interruption medium. Ang vacuum interrupter ay maaaring i-package sa isang medyo compact assembly at isama sa switchgear sa maraming paraan.
Gayunpaman, ang isang selyadong interrupter ay hindi nangangahulugan na ang buong breaker ay walang maintenance. Ang mekanismo ng pagpapatakbo, panlabas na pagkakabukod, mga terminal, control circuit, bearings, linkage, at switchgear interface ay nangangailangan pa rin ng naaangkop na inspeksyon at pagpapanatili.
Samakatuwid, ang pagkagambala ng vacuum ay dapat na maunawaan bilang isang bahagi ng arkitektura ng breaker. Ang pagiging epektibo nito ay nakasalalay sa disenyo ng contact, konstruksyon ng interrupter, mekanikal na paggalaw, pagbawi ng insulasyon, at koordinasyon sa sistema ng proteksyon.
Ano ang mga Pangunahing Bahagi ng Breaker?
Ang isang modernong medium-voltage breaker ay naglalaman ng ilang functional assemblies. Ang bawat isa ay nag-aambag sa alinman sa kasalukuyang landas, proseso ng pagkagambala, mekanikal na operasyon, sistema ng pagkakabukod, interface ng kontrol, o istraktura ng pag-install.
Vacuum interrupter
Ang vacuum interrupter ay naglalaman ng fixed contact, gumagalaw na contact, contact rod, internal shielding elements, at selyadong enclosure. Ito ang bahagi na responsable para sa pagkagambala ng kasalukuyang sa loob ng vacuum na kapaligiran.
Ang katumpakan ng dimensional at panloob na konstruksyon nito ay kritikal dahil ang contact gap, alignment, contact pressure, at dielectric geometry ay dapat manatili sa loob ng nilalayong mga limitasyon sa disenyo.
Mekanismo ng pagpapatakbo
Ang mekanismo ng pagpapatakbo ay nagko-convert ng naka-imbak o ibinigay na mekanikal na enerhiya sa paggalaw ng contact. Ang mga mekanismong pinapatakbo ng spring ay malawakang ginagamit sa mga medium-voltage na application, habang ang mga electromagnetic na operating system ay available sa ilang partikular na disenyo.
Dapat buksan at isara ng mekanismo ang interrupter nang may pare-parehong timing at paglalakbay. Kailangan din nitong mapanatili ang kinakailangang puwersa ng pakikipag-ugnay sa saradong posisyon.
Mga suporta sa insulating
Sinusuportahan ng insulation ang pisikal na hiwalay na mga bahagi ng enerhiya mula sa grounded enclosure at mga nakapaligid na istruktura. Tumutulong din sila na mapanatili ang mga kinakailangang clearance at mekanikal na katatagan.
Mga terminal at kasalukuyang landas
Ikinonekta ng mga pangunahing terminal ang breaker sa upstream at downstream na electrical network. Tinutukoy ng kanilang disenyo kung paano nakikipag-ugnayan ang breaker sa mga busbar, koneksyon ng cable, o iba pang bahagi ng switchgear.
Sistema ng posisyon at indikasyon
Sa maraming instalasyon ng switchgear, ipinapakita ng mga mechanical indicator kung ang breaker ay bukas, sarado, o sa ibang tinukoy na posisyon. Ito ay maaaring maging partikular na mahalaga para sa withdrawable equipment.
Mga control at auxiliary circuit
Ang mga auxiliary contact, trip coils, closing coils, motor drive, position switch, at iba pang circuit ay nagbibigay-daan sa breaker na makipag-ugnayan sa proteksyon at control equipment.
| Component | Pangunahing Pag-andar | Pangunahing Pagsasaalang-alang sa Engineering |
|---|---|---|
| Vacuum interrupter | Pagkagambala ng arko | Disenyo ng contact, integridad ng vacuum, pagbawi ng dielectric |
| Mekanismo ng pagpapatakbo | Pagbubukas at pagsasara ng contact | Bilis, paglalakbay, puwersa, pagkakapare-pareho, pagtitiis |
| Mga suporta sa pagkakabukod | Electrical separation at structural support | Dielectric na pagganap at mekanikal na lakas |
| Pangunahing mga terminal | Ikonekta ang breaker sa power circuit | Kasalukuyang kapasidad, geometry ng koneksyon, pagtaas ng temperatura |
| Mga pantulong na contact | Katayuan at kontrol ng feedback | Maaasahan ng contact at pagiging tugma ng circuit |
| Trip at close circuit | Electrical actuation | Kontrolin ang boltahe, tiyempo, koordinasyon ng proteksyon |
Mechanical synchronization
Ang mga three-phase breaker ay nangangailangan ng mga contact upang gumana sa isang coordinated na paraan. Ang mekanismo ay naglilipat ng paggalaw sa mga indibidwal na poste upang ang mga phase ay magbukas at magsara sa loob ng kinakailangang relasyon sa timing.
Ang labis na pagkakaiba-iba ng timing ay maaaring makaimpluwensya sa pagganap ng paglipat, kaya ang pagsasaayos ng mekanismo at inspeksyon ay mahalagang bahagi ng kontrol sa kalidad at pagpapanatili.
Bakit mahalaga ang pagsasama ng bahagi
Ang isang de-kalidad na interrupter ay hindi makakabawi sa hindi magandang pagkakahanay ng mekanismo. Ang malakas na pagkakabukod ay hindi maaaring makabawi para sa isang maling disenyo na koneksyon sa terminal. Ang isang tumpak na relay ay hindi maaaring makabawi para sa hindi sapat na mga kable ng kontrol.
Ang maaasahang pagganap ng breaker samakatuwid ay nakasalalay sa pakikipag-ugnayan ng lahat ng mga sangkap na ito.
Paano Napipili ang Rated Voltage at Kasalukuyang Impluwensiya?
Itinatag ng na-rate na boltahe at kasalukuyang ang pangunahing electrical operating envelope ng isang breaker. Ang mga ito ay kabilang sa mga unang pagtutukoy na sinusuri ng mga inhinyero, ngunit sila ay bahagi lamang ng isang kumpletong teknikal na pagsusuri.
Na-rate na boltahe
Ang na-rate na boltahe ay dapat na tumutugma sa electrical system kung saan gagana ang breaker. Ang sistema ng pagkakabukod ay dapat ding idinisenyo para sa nauugnay na dalas ng kuryente at lumilipas na mga stress ng boltahe.
Ang mga medium-voltage breaker ay maaaring gawin para sa iba't ibang klase ng boltahe. Ang mga pamilya ng produkto ay maaaring magsama ng mga kagamitan sa paligid ng 10 kV, 12 kV, 24 kV, 36 kV, o iba pang tinukoy na mga rating depende sa disenyo at merkado.
Ang aktwal na pagpili ay dapat sumunod sa nominal na boltahe ng system at naaangkop na pamantayan sa halip na piliin lamang ang susunod na magagamit na rating.
Na-rate ang kasalukuyang
Ang na-rate na kasalukuyang ay kumakatawan sa tuluy-tuloy na kasalukuyang maaaring dalhin ng breaker sa ilalim ng tinukoy na mga kondisyon. Ang thermal performance samakatuwid ay sentro sa detalye.
Ang mga contact, terminal, conductor, flexible na koneksyon, busbar interface, at enclosure ventilation ay lahat ay nakakatulong sa pagbuo at pag-alis ng init.
Dalas
Ang dalas ng kuryente ay nakakaapekto sa electrical behavior ng interruption system at ang nauugnay na proteksyon at kagamitan sa pagsukat. Maaaring tukuyin ang mga produkto para sa 50 Hz, 60 Hz, o iba pang tinukoy na dalas ng pagpapatakbo.
Antas ng pagkakabukod
Kasama sa koordinasyon ng pagkakabukod ang higit pa sa nominal na operating boltahe. Maaaring kailanganin ng kagamitan na makatiis ang dalas ng kuryente na makatiis sa mga kondisyon ng boltahe at impulse na tinukoy ng naaangkop na mga kinakailangan sa disenyo.
| Parameter | Ano ang Tinutukoy nito | Bakit Ito Mahalaga |
|---|---|---|
| Na-rate na boltahe | Klase ng boltahe ng sistema ng kuryente | Tinutukoy ang mga kinakailangan sa pagkakabukod at paglipat |
| Na-rate ang kasalukuyang | Patuloy na kasalukuyang kakayahan | Tinutukoy ang mga kinakailangan sa thermal at conductor |
| Na-rate na dalas | Dalas ng pagpapatakbo ng power-system | Tinitiyak ang pagiging tugma sa electrical network |
| Antas ng pagkakabukod | Dielectric na makatiis sa mga kinakailangan | Sinusuportahan ang koordinasyon ng pagkakabukod |
| Short-circuit na rating | Fault-current interruption at makatiis na kakayahan | Pinoprotektahan ang kagamitan sa panahon ng mga pagkakamali sa network |
Mga pagsasaalang-alang sa pagtaas ng temperatura
Ang patuloy na kasalukuyang gumagawa ng init sa mga de-koryenteng kontak at konduktor. Ang kakayahan sa pagtaas ng temperatura samakatuwid ay kailangang suriin kasabay ng pag-aayos ng enclosure.
Ang isang breaker na naka-install sa loob ng isang compact metal enclosure ay maaaring makaranas ng iba't ibang thermal condition mula sa parehong breaker na naka-install sa isang mas malaking ventilated arrangement. Ang ambient temperature at installation altitude ay maaari ding makaapekto sa thermal performance.
Ang boltahe ng system ay ang panimulang punto lamang
Ang dalawang breaker ay maaaring magbahagi ng katulad na rating ng boltahe ngunit magkaiba sa kasalukuyang rating, kakayahan ng short-circuit, mekanismo ng pagpapatakbo, pagsasaayos ng insulasyon, pag-aayos ng terminal, at tibay ng makina.
Samakatuwid, ang isang propesyonal na detalye ay dapat na maiwasan ang pagbawas ng pagpili sa isang solong numero.
Bakit Mahalaga ang Kakayahan sa Short-Circuit at Bilis ng Pagkagambala?
Ang pagganap ng short-circuit ay isa sa pinakamahalagang detalye sa pagpili ng medium-voltage circuit breaker. Ang isang fault ay maaaring makabuo ng napakalaking alon at mataas na electromechanical na pwersa sa loob ng maikling panahon.
Short-circuit kasalukuyang
Ang available na fault current ay tinutukoy ng electrical network, kabilang ang mga generator, transformer, conductor, at system impedance. Karaniwang tinutukoy ito ng switchgear engineer sa pamamagitan ng short-circuit study.
Ang breaker ay dapat magkaroon ng isang interruption na kakayahan na naaangkop sa mga kalkuladong kundisyon ng fault.
Nakakasira ng agos
Ang breaker ay dapat na may kakayahang makagambala sa tinukoy na short-circuit na kasalukuyang sa rate ng boltahe ng system. Ang proseso ng pagkagambala ay kailangang mapanatili ang dielectric recovery pagkatapos na mapatay ang kasalukuyang.
Panandaliang makatiis
Ang mga switchgear assemblies ay maaari ding malantad sa fault currents habang nililinis ng system ng proteksyon ang kaganapan. Ang mekanikal at thermal na istraktura ay dapat makatiis sa tinukoy na kasalukuyang para sa naaangkop na tagal.
Peak makatiis
Ang pinakamataas na halaga ng isang fault current ay gumagawa ng mga electrodynamic na pwersa sa mga conductor at structural na bahagi. Dapat isaalang-alang ng mekanikal na disenyo ang mga stress na ito.
Timing ng pagkaantala
Ang kabuuang fault-clearing sequence ay kinabibilangan ng ilang yugto: fault detection, relay decision, trip-signal transmission, operating mechanism movement, contact separation, arc interruption, at network recovery.
Ang breaker ay hindi kumikilos nang nakapag-iisa. Ang kumpletong oras ng paglilinis ay nakasalalay sa relay, control circuitry, trip coil, mekanikal na mekanismo, paggalaw ng contact, at electrical system.
Dapat matukoy ng relay ng proteksyon ang kasalanan at mag-isyu ng trip command sa loob ng idinisenyong oras ng pagpapatakbo nito.
Ang de-koryenteng landas sa pagitan ng relay at breaker ay dapat ilipat nang tama ang trip command.
Dapat isalin ng mekanikal na sistema ang electrical command sa paulit-ulit na paggalaw ng contact.
Dapat i-clear ng interrupter ang kasalukuyang at mabawi ang kinakailangang lakas ng dielectric.
Bakit mahalaga ang interrupting medium
Tinutukoy ng interruption medium kung paano kumikilos ang arko sa panahon ng paghihiwalay ng contact. Ang teknolohiya ng vacuum ay nagbibigay ng isang kinokontrol na selyadong kapaligiran at gumagamit ng contact geometry at materyal na gawi upang makamit ang pagkaantala.
Maaari nitong payagan ang mga compact na dimensyon ng interrupter at medyo simpleng interrupting chamber kung ihahambing sa ilang mas lumang teknolohiya ng interruption.
Gayunpaman, ang huling rating ng breaker ay nakasalalay pa rin sa kumpletong disenyo. Ang teknolohiya ng vacuum ay hindi nangangahulugan na ang bawat vacuum breaker ay maaaring makagambala sa anumang arbitrary na fault current.
Samakatuwid, ang tamang teknikal na diskarte ay magsisimula sa kinakalkula na antas ng fault ng system at pagkatapos ay i-verify ang na-rate na nakakaabala at makatiis na kakayahan ng breaker sa ilalim ng naaangkop na pamantayan.
Paano Nakakaapekto ang Operating Mechanism sa Pagganap?
Tinutukoy ng mekanismo ng pagpapatakbo kung gaano kabilis at tuluy-tuloy ang paggalaw ng mga contact sa breaker. Dahil ang pagkaantala ay nangyayari sa isang tiyak na pagkakasunud-sunod ng mga mekanikal na kaganapan, ang disenyo ng mekanismo ay sentro sa pagganap.
Mga mekanismo ng pagpapatakbo ng tagsibol
Ang mga mekanismo ng tagsibol ay nag-iimbak ng mekanikal na enerhiya bago ang pagsasara o pagbubukas ng operasyon. Ang mga electrical control command ay naglalabas ng nakaimbak na enerhiya upang ilipat ang mga contact sa breaker.
Ang arkitektura na ito ay malawakang ginagamit sa medium-voltage switchgear dahil ang mekanismo ay maaaring magbigay ng kontroladong paggalaw ng contact nang hindi nangangailangan ng tuluy-tuloy na supply ng kuryente sa buong mekanikal na stroke.
Mga mekanismo ng electromagnetic
Ang ilang mga disenyo ng breaker ay gumagamit ng mga electromagnetic na operating system upang makabuo ng paggalaw ng contact. Ang mga mekanismong ito ay maaaring magbigay ng iba't ibang katangian ng pagpapatakbo at maaaring mapili ayon sa partikular na arkitektura ng breaker at mga kinakailangan sa kontrol.
Pagsasara ng operasyon
Sa panahon ng pagsasara, dapat isama ng mekanismo ang mga contact kasama ang naaangkop na bilis at huling puwersa ng contact. Ang matatag na pag-uugali ng pagsasara ay nakakatulong na mabawasan ang mekanikal na epekto at tinitiyak ang wastong kasalukuyang pagpapadaloy.
Pagbubukas ng operasyon
Ang pambungad na stroke ay dapat na sapat na mabilis at pare-pareho upang suportahan ang nilalayong proseso ng pagkaantala. Mahalaga ang distansya at bilis ng paghihiwalay ng contact dahil kailangang itatag ng interrupter ang tamang kondisyon ng dielectric kasunod ng kasalukuyang pagkagambala.
Imbakan ng enerhiya
Karaniwang kasama sa mga mekanismo ang indicator ng pag-iimbak ng enerhiya o sistema ng pag-charge na pinapatakbo ng motor. Maaaring matukoy ng sistema ng kontrol kung ang mekanismo ay may sapat na enerhiya para sa susunod na operasyon.
Mechanical na pagtitiis
Ang mga paulit-ulit na operasyon ay lumilikha ng pagkasira sa mga spring, shaft, bearings, linkages, latches, at auxiliary switch. Ang pagsubok sa mekanikal na tibay ay nakakatulong na matukoy kung ang mekanismo ay maaaring kumpletuhin ang tinukoy na bilang ng mga operasyon nang walang hindi katanggap-tanggap na pagkasira.
| Lugar ng Mekanismo | Kinakailangang Pag-uugali | Pag-aalala sa Posibleng Pagkabigo |
|---|---|---|
| Imbakan ng enerhiya | Maaasahang paghahanda para sa operasyon | Hindi kumpletong pag-charge o mga problema sa motor |
| Pagbubukas ng drive | Patuloy na mabilis na paghihiwalay ng contact | Mabagal na paggalaw, pagsusuot, mekanikal na sagabal |
| Pagsasara ng drive | Kinokontrol na pakikipag-ugnayan sa pakikipag-ugnayan | Labis na epekto o hindi kumpletong pagsasara |
| Latching | Ligtas na posisyon ng contact | Maling pagsasaayos o pagsusuot ng latch |
| Mga pantulong na switch | Tumpak na feedback sa posisyon | Maling indikasyon o pagkasira ng contact |
Mahalaga ang mekanikal na timing
Para sa isang three-phase breaker, ang operasyon ng tatlong pole ay dapat manatili sa loob ng tinukoy na relasyon sa timing. Ang labis na pagkakaiba-iba ng pole-to-pole ay maaaring makaapekto sa pag-uugali ng paglipat at dapat na kontrolin sa panahon ng pagmamanupaktura at pagpapanatili.
Pagpapanatili ng mekanismo
Ang selyadong interrupter ay maaaring mangailangan ng limitadong serbisyo sa panahon ng nilalayong buhay ng serbisyo nito, ngunit ang mekanismo ay panlabas at mekanikal. Inspeksyon ng mga linkage, lubrication kung saan tinukoy, ang mga fastener, spring, bearings, at auxiliary contact ay nananatiling mahalaga.
Dapat sundin ng isang plano sa pagpapanatili ang mga teknikal na tagubilin ng tagagawa at ang aktwal na tungkulin sa paglipat ng pag-install.
Ano ang Pagkakaiba sa pagitan ng Panloob at Panlabas na Disenyo?
Ang mga panloob at panlabas na breaker ay maaaring gumamit ng parehong pangunahing prinsipyo ng pagkaantala habang may ibang mga kinakailangan sa mekanikal at kapaligiran.
Panloob na mga breaker
Ang mga panloob na breaker ay karaniwang naka-install sa loob ng switchgear cabinet o mga electrical room. Ang kanilang nakapalibot na kapaligiran ay maaaring mas kontrolado, na nagbibigay-daan sa compact insulation at enclosure arrangement.
Ang mga panloob na disenyo ay kadalasang lumilitaw bilang mga yunit na maaaring i-withdraw o mga nakapirming pag-install sa loob ng switchgear na nakasuot ng metal. Ang eksaktong pag-aayos ay nakasalalay sa arkitektura ng panel.
Mga breaker sa labas
Ang mga panlabas na kagamitan ay dapat magparaya sa ulan, halumigmig, pagbabago ng temperatura, sikat ng araw, polusyon, alikabok, hangin, at iba pang mga stress sa kapaligiran.
Samakatuwid, ang mga panlabas na produkto ay nangangailangan ng angkop na sealing ng enclosure, panlabas na pagkakabukod, pagpili ng materyal, proteksyon sa ibabaw, at mga mekanismong lumalaban sa panahon.
Pinagsamang pagkakabukod
Ang mga panlabas na breaker ay maaaring gumamit ng mga composite insulating material gaya ng silicone rubber o epoxy-based na mga bahagi depende sa arkitektura ng produkto. Ang mga materyales na ito ay maaaring suportahan ang pagganap ng pagkakabukod sa ilalim ng pagbabago ng mga kondisyon sa kapaligiran kapag tama ang disenyo.
Mga pag-install na naka-mount sa poste
Ang ilang mga panlabas na breaker sa pamamahagi ay idinisenyo para sa pag-mount ng poste. Maaaring gawing simple ng configuration na ito ang pagsasama sa mga overhead distribution network at payagan ang switching device na sumakop sa medyo maliit na footprint.
Mga pag-install ng substation
Maaaring i-install ang mga substation breaker sa mga istruktura o sa loob ng mga panlabas na switchgear assemblies. Ang kanilang koneksyon sa mga busbar, kasalukuyang mga transformer, mga transformer ng boltahe, mga arrester ng surge, at mga sistema ng saligan ay kailangang i-coordinate.
| Uri ng Pag-install | Karaniwang Kapaligiran | Pangunahing Pokus sa Disenyo |
|---|---|---|
| Panloob na switchgear | Mga de-kuryenteng silid at nakapaloob na mga cabinet | Compactness, compartment integration, access sa serbisyo |
| Pamamahagi sa labas | Mga open-air network | Paglaban sa panahon at pagganap ng pagkakabukod |
| Naka-mount sa poste | Mga sistema ng pamamahagi ng overhead | Timbang, mounting structure, remote na operasyon |
| Panlabas na substation | Mga utility at pang-industriya na substation | Pagtitiis sa kapaligiran, pagsasama ng busbar, koordinasyon ng pagkakabukod |
Mga salik sa kapaligiran
Ang temperatura, altitude, polusyon, halumigmig, pagkakalantad sa asin, at ultraviolet radiation ay maaaring makaapekto sa pagpili ng kagamitan.
Halimbawa, ang mataas na altitude ay maaaring makaimpluwensya sa dielectric na performance ng air insulation, habang ang matinding polusyon ay maaaring makaapekto sa mga panlabas na insulation surface. Ang mga kapaligiran sa baybayin ay maaaring magpataas ng pagkakalantad sa kaagnasan, lalo na sa paligid ng mga istrukturang metal at koneksyon.
Ang panloob ay hindi nangangahulugang walang maintenance
Ang mga kagamitan sa loob ay protektado mula sa direktang lagay ng panahon, ngunit ang alikabok, condensation, temperatura ng pagbibisikleta, at mekanikal na pagkasuot ay maaari pa ring makaapekto sa mekanismo at mga de-koryenteng koneksyon.
Samakatuwid, ang pangangalaga sa kapaligiran ay dapat na masuri nang makatotohanan sa halip na ipagpalagay na ang mga kagamitan sa loob ay gumagana sa perpektong mga kondisyon.
Paano Inihahambing ang Mga Vacuum Breaker Sa Iba Pang Teknolohiya ng Pagkagambala?
Ang pag-unawa sa mga pagkakaiba sa pagitan ng mga teknolohiya ng pagkaantala ay nakakatulong sa mga inhinyero na gumawa ng matalinong teknikal na desisyon. Ang bawat teknolohiya ay may sariling elektrikal, mekanikal, kapaligiran, at mga katangian ng pagpapanatili.
Pagkagambala ng hangin
Gumagamit ang air circuit interruption ng hangin bilang arc medium. Sa kasaysayan, ang mga air system ay ginamit sa maraming klase ng boltahe. Ang kanilang disenyo ay maaaring magsama ng mga arc chute, magnetic blowout, o iba pang paraan para sa pagkontrol sa arc.
Sa katamtamang boltahe, ang compact vacuum interruption ay maaaring mag-alok ng ibang pisikal na arkitektura sa pamamagitan ng paglalagay ng proseso ng pagkaantala sa loob ng isang selyadong silid.
Pagkagambala ng langis
Ang mga oil circuit breaker ay gumagamit ng insulating oil bilang insulating medium at bilang bahagi ng arc-extinguishing process. Ang mga lumang installation ay maaari pa ring maglaman ng naturang kagamitan, ngunit ang modernong medium-voltage installation ay kadalasang gumagamit ng mga alternatibong teknolohiya.
Ang mga sistema ng langis ay nangangailangan ng pansin sa kondisyon ng langis, pagpigil, pagtagas, kontaminasyon, at mga kaugnay na isyu sa pagpapanatili.
Pagkagambala ng SF6
Ang SF6 gas ay ginamit sa kasaysayan sa gas-insulated at gas circuit-breaking equipment dahil sa electrical insulation at arc-extinguishing na katangian nito. Gayunpaman, hinikayat ng mga pagsasaalang-alang sa kapaligiran ang pagbuo at pag-aampon ng mga alternatibong teknolohiya sa mga angkop na aplikasyon.
Pagkagambala ng vacuum
Gumagamit ang vacuum interruption ng selyadong vacuum chamber. Ang compact interrupting element at kakulangan ng insulating oil sa loob ng interrupter ay mahalagang katangian ng teknolohiya.
| Teknolohiya | Arc Medium | Karaniwang Pagsasaalang-alang |
|---|---|---|
| Hangin | Hangin | Ang istraktura ng kontrol ng arko at mga kinakailangan sa pisikal na pagkakabukod |
| Langis | Insulating langis | Kondisyon ng langis, pagpigil, pagpapanatili |
| SF6 gas | SF6 | Gas sealing, paghawak, mga pagsasaalang-alang sa kapaligiran |
| Vacuum | Vacuum na may metal-vapor arc na pag-uugali | Disenyo ng interrupter, materyal ng contact, pagganap ng mekanismo |
Bakit malawakang ginagamit ang teknolohiyang vacuum sa katamtamang boltahe
Ang vacuum interruption ay maaaring magbigay ng isang compact interrupter, mabilis na arc extinction, at isang sealed interrupting environment. Ang mga katangiang ito ay angkop na angkop sa panloob na medium-boltahe na switchgear at maraming panlabas na aplikasyon ng pamamahagi.
Ang teknolohiya ay katugma din sa mga modernong mekanismo ng breaker at mga digital na sistema ng proteksyon.
Ang pagpili ng teknolohiya ay dapat manatiling tukoy sa aplikasyon
Hindi wastong teknikal na magdeklara ng isang daluyan ng pagkagambala sa pangkalahatan. Ang tamang diskarte ay paghambingin ang mga kinakailangan ng electrical network, magagamit na espasyo sa pag-install, mga kondisyon sa kapaligiran, tungkulin sa pagpapatakbo, arkitektura ng proteksyon, naaangkop na mga pamantayan, at diskarte sa pagpapanatili.
Ang naaangkop na teknolohiya ay ang isa na nakakatugon sa kumpletong hanay ng mga kinakailangan.
Paano Gumagana ang Breaker Sa Mga Relay at Sensor ng Proteksyon?
Ang isang circuit breaker ay bihirang gumana nang mag-isa. Ang paglalakbay at pagsasara ng mga aksyon nito ay karaniwang nakaugnay sa isang sistema ng proteksyon na sumusukat sa mga kondisyon ng kuryente at nagpapasiya kung kailan kinakailangan ang pagkilos ng paglipat.
Mga kasalukuyang transformer
Ang mga kasalukuyang transformer ay nagbibigay ng naka-scale na kasalukuyang impormasyon sa mga relay at metro ng proteksyon. Ang kanilang mga ratios at mga katangian ng katumpakan ay kailangang tumugma sa scheme ng proteksyon.
Ang kasalukuyang transpormer at breaker ay bahagi ng parehong fault-clearing chain. Kung mali ang configuration o wiring ng CT, maaaring hindi matanggap ng relay ang inaasahang signal.
Mga transformer ng boltahe
Ang mga transformer ng boltahe ay maaaring magbigay ng impormasyon ng boltahe para sa proteksyon, pagsukat, pag-synchronize, at kontrol. Depende sa function ng proteksyon, ang relay ay maaaring gumamit ng boltahe kasama ng kasalukuyang upang matukoy ang electrical condition ng network.
Mga relay ng proteksyon
Patuloy na sinusuri ng mga relay ng proteksyon ang mga pagsukat ng elektrikal. Depende sa application, maaaring kabilang sa mga function ang overcurrent, earth fault, undervoltage, overvoltage, directional protection, motor protection, transformer protection, o iba pang espesyal na function.
Trip circuit
Kapag natukoy ng relay na dapat magbukas ang breaker, nagpapadala ito ng trip command sa pamamagitan ng control circuit. Pinapaandar ng trip coil ang mekanismo, na pagkatapos ay naghihiwalay sa mga contact.
Pagsasara ng kontrol
Ang pagsasara ay kinokontrol din. Maaaring kasama sa system ang mga lokal at malayuang pagsasara ng mga kontrol, mga electrical interlock, mga function ng pag-synchronize, at mga permissive na signal.
| Elemento ng System | Function | Relasyon sa Breaker |
|---|---|---|
| Kasalukuyang transpormer | Sinusukat ang kasalukuyang | Nagbibigay ng proteksyon at pagsukat ng input |
| Transpormer ng boltahe | Sinusukat ang boltahe | Nagbibigay ng impormasyon ng boltahe para sa proteksyon at kontrol |
| Relay ng proteksyon | Sinusuri ang mga kondisyon ng kuryente | Nag-isyu ng trip o permissive na mga utos |
| Trip coil | Kino-convert ang electrical command sa mekanikal na pagkilos | Nagsisimula ng pagbubukas ng breaker |
| Sistema ng kontrol | Pinangangasiwaan ang paglipat at katayuan | Namamahala sa lokal, malayuan, at magkakaugnay na operasyon |
Interlocking
Ang interlocking ay isang mahalagang tampok sa kaligtasan. Maaaring pigilan ng mekanikal o elektrikal na interlock ang mga napiling pagkilos kapag ang kagamitan ay nasa hindi naaangkop na estado.
Halimbawa, ang isang withdrawable breaker ay maaaring hindi payagang lumipat sa pagitan ng mga posisyon habang ito ay sarado. Ang isang earthing switch ay maaaring pigilan na gumana habang ang pangunahing circuit ay pinalakas, depende sa arkitektura ng system.
Malayong pagmamanman
Ang mga modernong electrical installation ay lalong gumagamit ng digital na komunikasyon upang subaybayan ang posisyon ng breaker, katayuan ng biyahe, kondisyon ng mekanismo, at iba pang mga parameter.
Maaaring mapabuti ng malayuang impormasyon ang kamalayan sa pagpapatakbo, ngunit hindi pinapalitan ng digital monitoring ang mga tamang lokal na pamamaraan sa kaligtasan. Kailangan pa rin ng mga maintenance team ng tinukoy na paghihiwalay, pag-verify, saligan, at mga kasanayan sa trabaho.
Aling mga Application ang Gumagamit ng Teknolohiya ng Paglipat na Ito?
Ginagamit ang teknolohiya ng vacuum interruption sa maraming medium-voltage na application dahil ang compact form at sealed interrupter nito ay angkop sa malawak na hanay ng mga arkitektura ng pamamahagi.
Ginagamit para sa pagpapalit ng feeder, mga koneksyon sa transpormer, mga seksyon ng bus, at proteksyon sa pamamahagi sa loob ng mga network ng utility.
Ginagamit para sa mga medium-voltage feeder na naghahatid ng mga motor, transformer, kagamitan sa proseso, at panloob na mga sistema ng pamamahagi.
Sinusuportahan ang mga sistema ng koleksyon, mga koneksyon sa transpormer, proteksyon ng feeder, at kinokontrol na paglipat sa loob ng mga pag-install ng solar at hangin.
Maaaring ilapat sa mga network ng pamamahagi ng medium-voltage kung saan dapat gumana ang kagamitan sa mga demanding na kapaligirang pang-industriya.
Ginagamit sa malalaking gusali at kampus na tumatanggap ng medium-voltage na mga suplay ng kuryente at namamahagi ng kuryente sa pamamagitan ng mga transformer at feeder.
Maaaring suportahan ang pamamahagi ng kuryente para sa riles, transit, paliparan, at iba pang imprastraktura na nangangailangan ng kontroladong paglipat ng medium-voltage.
Pamamahagi ng utility
Gumagamit ang mga utility network ng mga medium-voltage breaker upang pamahalaan ang mga feeder at i-sectionalize ang mga distribution circuit. Maaaring ihiwalay ng isang breaker ang isang faulted feeder habang pinapayagan ang ibang bahagi ng network na manatiling may lakas kapag pinahihintulutan ng topology ng network at koordinasyon ng proteksyon.
Maaaring maging kapaki-pakinabang ang mga panlabas na pole-mount na configuration sa mga overhead distribution system, habang ang mga panloob na switchgear breaker ay madalas na isinasama sa mga substation at compact distribution assemblies.
Pamamahagi ng industriya
Ang mga plantang pang-industriya ay maaaring magkaroon ng maramihang medium-voltage na motor, mga transformer, mga linya ng proseso, at malalaking kargada ng kuryente. Ang piling proteksyon ay partikular na mahalaga dahil ang hindi kinakailangang pag-trip ng isang mas malaking seksyon ng pamamahagi ay maaaring makaapekto sa ilang mga downstream na circuit.
Samakatuwid, ang breaker ay kailangang gumana sa isang scheme ng proteksyon na sumasalamin sa electrical architecture ng planta.
Proteksyon ng transformer
Maaaring gamitin ang mga medium-voltage breaker sa pangunahin o pangalawang bahagi ng mga transformer depende sa disenyo ng network. Ang sistema ng proteksyon ay maaaring magsama ng overcurrent, earth-fault, temperatura, at iba pang mga function na partikular sa transformer.
Pagpapalit ng motor
Maaaring mangailangan ng medium-voltage switching at proteksyon ang malalaking motor. Ang mga application ng motor ay nagpapakita ng sarili nilang mga hamon dahil ang pagsisimula ng mga agos ay maaaring mas mataas kaysa sa normal na kasalukuyang operating.
Ang breaker at proteksyon relay ay dapat na mapili ayon sa mga panimulang katangian ng motor at mga kinakailangan sa proteksyon.
Renewable-energy system
Ang mga proyekto ng solar at hangin ay kadalasang naglalaman ng maraming mga feeder ng koleksyon at mga interface ng transpormer. Maaaring gamitin ang mga medium-voltage breaker upang kumonekta at ihiwalay ang mga seksyon ng network ng koleksyon at i-coordinate ang proteksyon sa mga kagamitan sa pagbuo.
Kritikal na imprastraktura
Ang mga ospital, data center, airport, water treatment facility, at imprastraktura ng komunikasyon ay maaaring mangailangan ng mataas na coordinated na medium-voltage distribution system. Ang pagpili ng breaker sa mga kapaligirang ito ay malapit na konektado sa redundancy, pagpili ng proteksyon, mga pamamaraan sa pagpapanatili, at pagpapatuloy ng pagpapatakbo.
Sa lahat ng mga application na ito, ang breaker ay bahagi ng isang mas malaking electrical architecture. Tinutukoy ng application ang tamang boltahe, kasalukuyang, fault rating, scheme ng proteksyon, pag-aayos ng kontrol, disenyo ng kapaligiran, at diskarte sa pagpapanatili.
Anong Mga Karaniwang Pagkakamali sa Pagpili at Pag-install ang Dapat Iwasan?
Maraming mga problema sa breaker ang maaaring masubaybayan pabalik sa hindi kumpletong mga detalye o mga pagpapalagay sa pag-install. Ang pinakamahalagang error ay nangyayari kapag itinuturing ng mga inhinyero ang breaker bilang isang nakahiwalay na bahagi sa halip na bahagi ng isang kumpletong sistema ng proteksyon at pamamahagi.
- Pagpili lamang sa pamamagitan ng boltahe:Ang na-rate na kasalukuyang, kakayahan ng kasalanan, pagkakabukod, mekanismo ng pagpapatakbo, at kapaligiran ay kailangan ding tumugma.
- Hindi pinapansin ang mga kalkulasyon ng short-circuit:Ang available na fault current ay dapat na maitatag bago ma-finalize ang breaker rating.
- Hindi pinapansin ang koordinasyon ng proteksyon:Ang mga setting ng relay at pagganap ng breaker ay dapat na sumusuporta sa nais na selectivity.
- Pagmamaliit sa espasyo ng cable:Ang mga pagwawakas ng cable at baluktot na radii ay maaaring makaimpluwensya sa praktikal na pag-aayos ng switchgear.
- Tinatanaw ang control boltahe:Ang mga trip at close circuit ay nangangailangan ng naaangkop na auxiliary power.
- Hindi pinapansin ang mga interlock:Ang mga operating sequence ay dapat suriin laban sa kumpletong switchgear architecture.
- Nilaktawan ang pagpaplano ng pagpapanatili:Ang mekanismo, mga terminal, control circuit, at nakapaligid na switchgear ay nangangailangan pa rin ng inspeksyon.
- Paggamit ng hindi kumpletong dokumentasyon:Ang mga guhit, wiring diagram, data ng nameplate, at mga talaan ng pagsubok ay dapat maglarawan ng parehong configuration.
Ang problema sa "pinakamataas na rating ay palaging mas mahusay".
Ang isang mas mataas na rating ay hindi awtomatikong ang tamang pagpipilian sa engineering. Kailangan pa ring magkasya ang breaker sa pisikal na switchgear, pag-aayos ng cable, sistema ng proteksyon, kontrol ng boltahe, at kapaligiran sa pag-install.
Ang pagpili ay dapat na batay sa kinakalkula na mga kinakailangan at naaangkop na mga margin ng disenyo.
Ang "vacuum ay nangangahulugan na walang maintenance" na problema
Ang vacuum interrupter ay selyadong, ngunit ang breaker ay naglalaman ng mga mekanikal at elektrikal na bahagi na maaaring makaranas ng pagkasira. Ang mga spring, bearings, linkage, auxiliary switch, trip circuit, terminal, at control connector ay nananatiling may-katuturang mga punto ng pagpapanatili.
Ang "parehong breaker sa lahat ng dako" na problema
Ang isang malinis na panloob na pang-industriya na silid at isang baybayin na panlabas na substation ay kumakatawan sa ibang-ibang kapaligiran. Ang parehong pisikal na konstruksiyon ay hindi dapat awtomatikong ipalagay na angkop sa pareho.
Ang problema sa "pag-install mamaya".
Kailangang isaalang-alang ang breaker mounting, cable termination, control wiring, interlock, at enclosure sa panahon ng disenyo ng switchgear. Maaaring mahirap i-retrofitting ang mga detalyeng ito pagkatapos ng pagmamanupaktura.
Ang "dokumentong minsan" na problema
Ang mga pagbabagong ginawa sa panahon ng isang proyekto ay dapat na palaging makikita sa single-line diagram, panel drawings, wiring schematics, protection settings, bill of materials, at commissioning documents.
Paano Dapat Suriin ang Pagsusuri at Pamantayan?
Ang mga katamtamang boltahe na circuit breaker ay kritikal sa kaligtasan na mga de-koryenteng aparato, kaya ang pagsubok ay gumaganap ng isang pangunahing papel sa pagkumpirma ng kanilang pagganap.
Ang IEC 62271 ay isang mahalagang pamilya ng mga pamantayan na sumasaklaw sa high-voltage switchgear at controlgear. Ang iba't ibang bahagi ay tumutugon sa iba't ibang uri ng kagamitan at mga kinakailangan sa pagsubok.
Karaniwang pagsubok
Ginagawa ang regular na pagsubok sa mga manufactured na kagamitan upang kumpirmahin na ang bawat yunit ng produksyon ay sumusunod sa naaangkop na mga kinakailangan sa disenyo.
Ang eksaktong programa ng pagsubok ay nakasalalay sa disenyo ng breaker, ngunit maaaring magsama ng mga pagsusuring may kaugnayan sa elektrikal, mekanikal, kontrol, at pagkakabukod.
Uri ng pagsubok
Ang mga uri ng pagsubok ay nagpapatunay sa pagganap ng isang partikular na disenyo sa ilalim ng mga tinukoy na kundisyon ng pagsubok. Maaari nilang tugunan ang pagtaas ng temperatura, dielectric na performance, short-circuit interruption, mechanical endurance, internal arc behavior, at iba pang katangian kung saan naaangkop.
Pagsusuri ng dielectric
Tinatasa ng mga pagsusuri sa dielectric kung ang sistema ng pagkakabukod ay makatiis sa tinukoy na stress ng boltahe. Maaaring may kasama itong power-frequency withstand at mga pagsubok na nauugnay sa impulse depende sa mga naaangkop na kinakailangan.
Pagsubok sa mekanikal na tibay
Sinusuri ng mga pagsubok sa mekanikal na tibay kung ang mekanismo ng pagpapatakbo ay maaaring kumpletuhin ang kinakailangang bilang ng mga pagpapatakbo ng paglipat nang walang hindi katanggap-tanggap na pagkasira.
Pagsusuri ng short-circuit
Maaaring suriin ng mga pagsubok sa uri ng short-circuit ang kakayahan ng breaker na matakpan ang tinukoy na mga kundisyon ng kasalukuyang fault. Isa ito sa pinakamahalagang pagpapakita ng kumpletong sistema ng pagkagambala.
Pagsubok sa pagtaas ng temperatura
Sinusuri ng pagsubok sa pagtaas ng temperatura ang thermal na gawi ng kasalukuyang nagdadala ng mga bahagi sa ilalim ng tinukoy na kasalukuyang mga kundisyon. Ang contact resistance, conductor geometry, terminal, at enclosure na disenyo ay lahat ay nakakatulong sa resulta.
| Kategorya ng Pagsubok | Pangunahing Layunin | Karaniwang Katibayan |
|---|---|---|
| Karaniwang pagsusulit | I-verify ang bawat manufactured unit | Karaniwang inspeksyon at mga rekord ng pagsubok |
| Uri ng pagsubok | Patunayan ang disenyo sa ilalim ng tinukoy na mga kondisyon | Uri ng pagsubok na ulat o sertipiko |
| Dielectric na pagsubok | I-verify ang pagkakabukod makatiis | Rekord ng pagsubok sa elektrikal |
| Mechanical na pagtitiis | I-verify ang tibay ng switching mechanism | Dokumentasyon ng pagsusulit sa pagtitiis |
| Pagsusuri ng short-circuit | I-verify ang kakayahan sa pagkagambala ng kasalanan | Naaangkop na dokumentasyon ng type-test |
| Pagtaas ng temperatura | Suriin ang tuluy-tuloy na kasalukuyang thermal na gawi | Thermal performance test record |
Mahalaga ang saklaw ng pagsubok
Dapat suriin ang isang test certificate sa konteksto. Ang nasubok na boltahe, kasalukuyang, konstruksyon ng breaker, mekanismo, sistema ng pagkakabukod, at mga accessories ay dapat tumutugma sa pagsasaayos na ibinibigay.
Ang isang certificate na nauugnay sa isang configuration ng produkto ay hindi dapat awtomatikong ipagpalagay na sumasaklaw sa bawat variation ng pamilya ng produkto.
Inspeksyon ng pabrika
Ang mga programa sa kalidad ay maaari ding magsama ng mga dimensional na pagsusuri, pag-verify ng integridad ng vacuum, pagsukat ng resistensya sa pakikipag-ugnay, mga pagsusuri sa mekanikal na timing, pag-verify ng control-circuit, at visual na inspeksyon.
Pag-commissioning ng site
Pagkatapos ng pag-install, ang breaker at switchgear assembly ay kailangang italaga ayon sa mga pamamaraan ng proyekto. Maaaring kabilang dito ang pagsusuri sa insulation, pagsukat ng resistensya sa pakikipag-ugnay, mga pagsusuri sa mekanikal na operasyon, pagsubok sa relay ng proteksyon, mga pagsusuri sa control-circuit, pag-verify ng interlock, at pagsubok sa pagganap.
Ano ang Dapat Isama ng Propesyonal na Teknikal na Detalye?
Ang isang propesyonal na detalye ay dapat magbigay sa mga inhinyero at mga koponan ng pagbili ng sapat na impormasyon upang piliin ang tamang breaker bago maabot ng kagamitan ang pagmamanupaktura o pag-install.
| Lugar ng Pagtutukoy | Impormasyon na Dapat Tukuyin | Bakit Ito Mahalaga |
|---|---|---|
| Na-rate na boltahe | Ang boltahe ng system at rating ng kagamitan | Tinutukoy ang mga kinakailangan sa elektrikal at pagkakabukod |
| Na-rate ang kasalukuyang | Patuloy na kasalukuyang kakayahan | Tinutukoy ang mga kinakailangan sa thermal at conductor |
| Dalas | 50 Hz, 60 Hz, o tinukoy na dalas ng system | Tinitiyak ang pagiging tugma sa electrical network |
| Pagsira ng kapasidad | Kinakailangan ang rating ng short-circuit interruption | Tinutukoy ang pagiging angkop para sa antas ng kasalanan |
| Makatiis sa kakayahan | Ang maikling panahon at tugatog ay makatiis sa mga kinakailangan | Sinusuportahan ang pagganap ng structural at thermal fault |
| Pagkakabukod | Antas ng pagkakabukod at konstruksyon | Tinitiyak ang pagiging angkop ng dielectric |
| Mekanismo ng pagpapatakbo | Spring, electromagnetic, o tinukoy na alternatibo | Tinutukoy ang kontrol at mekanikal na pag-uugali |
| Kontrolin ang boltahe | Trip, close, motor, at auxiliary circuit boltahe | Tinitiyak ang pagiging tugma sa control system |
| Pag-aayos ng pag-mount | Fixed, withdrawable, pole-mounted, o iba pang kaayusan | Tinitiyak ang pisikal na pagkakatugma |
| Kapaligiran | Panloob, panlabas, temperatura, altitude, polusyon | Tinutugma ang produkto sa mga kundisyon ng site |
Magsimula sa single-line diagram
Tinutukoy ng single-line diagram kung saan nakaupo ang breaker sa electrical network. Ipinapakita nito ang mga papasok at papalabas na feeder, transformer, motor, generator, busbar, proteksyon zone, at iba pang pangunahing elemento.
Ang detalye ng breaker ay dapat na binuo mula sa electrical context na ito.
Tukuyin ang posisyon ng breaker
Ang detalye ay dapat magsaad kung ang breaker ay naayos o maaaring i-withdraw at ilarawan ang nauugnay na posisyon at interlocking na mga kinakailangan.
Tukuyin ang mga pangunahing koneksyon
Ang geometry ng koneksyon ay partikular na mahalaga para sa pagsasama ng switchgear. Ang busbar spacing, cable termination, terminal orientation, at phase arrangement ay dapat tumutugma sa disenyo ng panel.
Tukuyin ang mga pantulong na function
Ang mga pantulong na contact, trip coil, closing coil, undervoltage release, motor operator, mechanical indicator, at remote-control interface ay dapat na malinaw na nakalista kung naaangkop.
Tukuyin ang mga kinakailangan sa proteksyon
Dapat tukuyin ng detalye ng proteksyon ang mga kinakailangang function ng relay, mga ratio ng CT, mga input ng boltahe kung saan naaangkop, logic ng biyahe, mga interlock, at mga interface ng komunikasyon.
Tukuyin ang mga kinakailangan sa kapaligiran
Dapat tukuyin ng proyekto kung gagana ang breaker sa loob o labas ng bahay at magbibigay ng may-katuturang impormasyon sa temperatura, altitude, halumigmig, polusyon, seismic, at kaagnasan kung saan naaangkop.
Tukuyin ang mga kinakailangan sa pagsubok
Dapat tukuyin ng teknikal na dokumento ang mga naaangkop na pamantayan, regular na pagsusuri, mga inaasahan sa uri ng pagsubok, mga kinakailangan sa inspeksyon, at mga pamamaraan sa pagkomisyon.
- Tukuyin ang sistema ng kuryente:Magtatag ng boltahe, dalas, pagsasaayos ng network, at pagsasaayos ng saligan.
- Kalkulahin ang mga kondisyon ng system fault:Tukuyin ang magagamit na short-circuit current sa lokasyon ng breaker.
- Tukuyin ang tuluy-tuloy na pagkarga:Magtatag ng na-rate na kasalukuyan at inaasahang mga kondisyon ng pagpapatakbo.
- Piliin ang arkitektura ng pagkaantala:Kumpirmahin ang teknolohiya ng vacuum at ang naaangkop na configuration ng breaker.
- Tukuyin ang mekanismo ng pagpapatakbo:Tukuyin ang kinakailangang spring o electromagnetic arrangement at operating sequence.
- Tukuyin ang proteksyon:I-coordinate ang mga CT, input ng boltahe, relay, trip circuit, at interlock.
- Tukuyin ang pisikal na pag-install:Kumpirmahin ang fixed o withdrawable na konstruksyon, mga terminal, dimensyon, at mga interface ng cable.
- Suriin ang mga kondisyon ng site:Kumpirmahin ang temperatura, halumigmig, altitude, polusyon, kaagnasan, at pagkakalantad sa kapaligiran.
- Tukuyin ang pagsubok:Kumpirmahin ang naaangkop na gawain, uri, pabrika, site, at mga pagsubok sa pagkomisyon.
- Kontrolin ang dokumentasyon:Tiyaking ang lahat ng mga guhit, setting, detalye, at certificate ay naglalarawan ng parehong panghuling configuration.
Ano ang dapat hilingin ng mga mamimili bago ang pag-apruba?
- Pagguhit ng pangkalahatang pag-aayos:Kumpirmahin ang pangkalahatang mga sukat, pag-mount, mga posisyon ng terminal, at mga clearance ng serbisyo.
- Eskematiko ng elektrikal:Kumpirmahin ang trip, close, auxiliary, interlock, at control circuit.
- Data ng nameplate:I-verify ang boltahe, kasalukuyang, dalas, kapasidad na nakakaabala, at mga nauugnay na katangiang na-rate.
- Interface ng proteksyon:I-verify ang CT, VT, relay, biyahe, at mga interface ng komunikasyon.
- Dokumentasyon ng pagsubok:Kumpirmahin ang saklaw ng mga tala ng regular at uri ng pagsubok na naaangkop sa ibinigay na disenyo.
- Impormasyon sa pag-install:Kumpirmahin ang pag-aangat, transportasyon, koneksyon, pagkomisyon, at mga kinakailangan sa pagpapanatili.
Binabawasan ng isang detalyadong teknikal na detalye ang kalabuan sa pagitan ng mga pangkat ng engineering, pagbili, pagmamanupaktura, pagkomisyon, at pagpapanatili. Nakakatulong din itong maiwasan ang mga pagbabago sa huling yugto na dulot ng nawawalang impormasyon sa interface.
Mga Madalas Itanong
Ano ang pangunahing function ng isang Vacuum Circuit Breaker?
Ito ay nagkokonekta at nagdidiskonekta ng mga katamtamang boltahe na mga de-koryenteng circuit at nakakagambala sa kasalukuyang sa ilalim ng tinukoy na normal at mga kundisyon ng fault. Ang proseso ng pagkaantala ay nangyayari sa loob ng isang selyadong vacuum interrupter.
Bakit ginagamit ang vacuum upang matakpan ang isang electrical arc?
Ang vacuum ay nagbibigay ng isang kinokontrol na dielectric na kapaligiran kung saan ang arc behavior ay iba sa hangin, langis, o gas interruption. Pagkatapos ng contact separation at kasalukuyang zero, ang vacuum interrupter ay mabilis na makakabawi ng dielectric strength sa ilalim ng mga disenyong kondisyon nito.
Ano ang isang vacuum interrupter?
Ang vacuum interrupter ay isang selyadong silid na naglalaman ng mga nakapirming at gumagalaw na mga contact sa kuryente at mga panloob na bahagi ng panangga. Ginagawa nito ang aktwal na kasalukuyang pagkagambala kapag bumukas ang breaker.
Ano ang pagkakaiba sa pagitan ng isang circuit breaker at isang contactor?
Ang isang circuit breaker ay idinisenyo upang matakpan ang fault currents sa loob ng na-rate na kakayahan nito at upang magbigay ng mga function ng proteksyon. Ang isang contactor ay karaniwang idinisenyo para sa madalas na pagpapalit ng mga load sa ilalim ng tinukoy na mga kondisyon sa pagpapatakbo at hindi karaniwang nilayon upang gawin ang parehong papel sa pag-clear ng fault bilang isang circuit breaker.
Anong mga antas ng boltahe ang maaaring gamitin ng teknolohiya ng vacuum interruption?
Ang vacuum interruption ay malawakang ginagamit sa medium-voltage na kagamitan. Maaaring idisenyo ang mga partikular na produkto para sa mga klase ng boltahe gaya ng 10 kV, 12 kV, 24 kV, 36 kV, 40.5 kV, at iba pang tinukoy na mga rating depende sa disenyo ng tagagawa at naaangkop na pamantayan.
Bakit mahalaga ang short-circuit breaking capacity?
Ang isang fault ay maaaring gumawa ng napakataas na kasalukuyang. Ang breaker ay dapat na makagambala sa tinukoy na kasalukuyang fault sa boltahe ng system nang walang hindi katanggap-tanggap na pagkabigo. Ang kinakailangang rating ay dapat na nakabatay sa aktwal na pagkalkula ng short-circuit ng network.
Ano ang tungkulin ng mekanismo ng pagpapatakbo?
Ang mekanismo ng pagpapatakbo ay nagbibigay ng mekanikal na paggalaw na kinakailangan upang buksan at isara ang mga contact. Kinokontrol nito ang paglalakbay sa pakikipag-ugnayan, bilis, puwersa, at timing at samakatuwid ay may direktang impluwensya sa pagkaantala at pagsasara ng pagganap.
Karaniwang ginagamit ba ang mga mekanismo ng tagsibol?
Oo. Ang mga mekanismong pinapatakbo ng spring ay malawakang ginagamit sa mga medium-voltage breaker. Nag-iimbak sila ng mekanikal na enerhiya at pinakawalan ito upang maisagawa ang pagbubukas o pagsasara ng operasyon kapag iniutos.
Maaari rin bang gamitin ang mga electromagnetic mechanism?
Oo. Ang ilang mga disenyo ng breaker ay gumagamit ng mga electromagnetic operating mechanism. Ang pagpili ay nakasalalay sa arkitektura ng breaker, mga kinakailangan sa kontrol, pagkakasunud-sunod ng pagpapatakbo, at detalye ng proyekto.
Ang mga vacuum breaker ba ay walang maintenance?
Hindi. Ang vacuum interrupter ay selyadong, na naglilimita sa pagpapanatili sa loob ng nakakaabala na silid, ngunit ang kumpletong breaker ay naglalaman pa rin ng mga mekanikal na mekanismo, mga terminal, pantulong na contact, mga control circuit, mga istruktura ng pagkakabukod, at iba pang mga bahagi na nangangailangan ng naaangkop na inspeksyon at serbisyo.
Anong maintenance ang kailangan ng operating mechanism?
Maaaring kasama sa pagpapanatili ang inspeksyon ng mga mechanical linkage, spring, bearings, latches, fasteners, auxiliary switch, control wiring, at lubrication point kung saan tinukoy. Ang eksaktong pamamaraan ay dapat sumunod sa dokumentasyon ng pagpapanatili ng tagagawa at tungkulin sa pagpapatakbo ng kagamitan.
Ano ang pagkakaiba sa pagitan ng panloob at panlabas na mga vacuum breaker?
Ang mga panloob na produkto ay karaniwang isinasama sa protektadong switchgear o mga silid na elektrikal, habang ang mga panlabas na produkto ay idinisenyo upang mapaglabanan ang ulan, pagbabago ng temperatura, sikat ng araw, polusyon, at iba pang mga kondisyon sa kapaligiran. Ang prinsipyo ng pagkagambala ng kuryente ay maaaring magkatulad, ngunit ang mga kinakailangan sa enclosure at pagkakabukod ay naiiba.
Ano ang isang withdrawable breaker?
Ang isang withdrawable breaker ay maaaring lumipat sa pagitan ng mga tinukoy na mekanikal na posisyon sa switchgear, tulad ng konektado, pagsubok, at mga nakahiwalay na posisyon, ayon sa disenyo ng kagamitan. Maaaring suportahan ng kaayusan na ito ang mga pamamaraan sa pagpapanatili at pagsubok habang pinapanatili ang mga tinukoy na interlocking function.
Paano gumagana ang breaker sa isang proteksyon relay?
Ang relay ay tumatanggap ng mga de-koryenteng sukat mula sa kasalukuyang mga transformer at, kung saan naaangkop, mga transformer ng boltahe. Kapag natukoy ng relay ang isang tinukoy na abnormal na kondisyon, nagpapadala ito ng trip signal sa breaker. Pagkatapos ay pinaandar ng trip coil ang mekanismo para buksan ang mga contact.
Bakit mahalaga ang mga kasalukuyang transformer?
Ang mga kasalukuyang transformer ay nagbibigay ng mga naka-scale na kasalukuyang signal para sa proteksyon at pagsukat. Ang kanilang ratio, katumpakan, pasanin, at pag-aayos ng koneksyon ay kailangang iugnay sa proteksyon relay at sa pangkalahatang sistema ng kuryente.

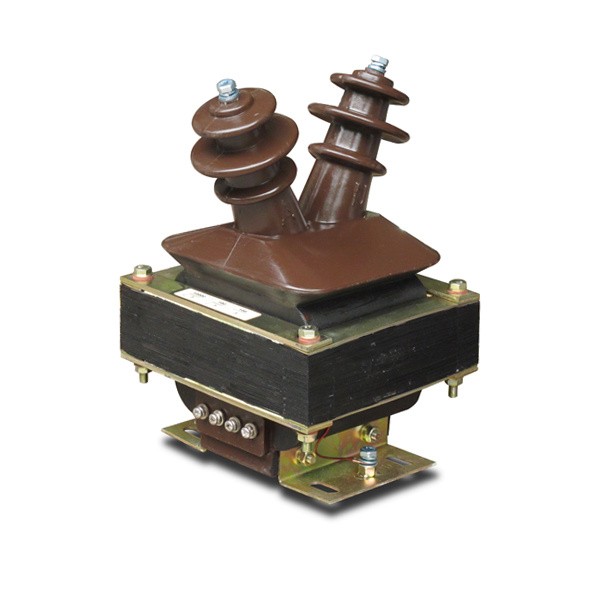

Bakit minsan ginagamit ang mga transformer ng boltahe sa isang breaker?
Ang mga transformer ng boltahe ay nagbibigay ng mga pinaliit na signal ng boltahe para sa pagsukat, proteksyon, pag-synchronize, at kontrol. Depende sa application, ang proteksyon relay ay maaaring gumamit ng impormasyon ng boltahe kasama ng kasalukuyang impormasyon upang matukoy kung may fault o abnormal na estado ng pagpapatakbo.
Ano ang layunin ng interlocking?
Nakakatulong ang interlocking na maiwasan ang mga tinukoy na hindi ligtas na pagkakasunud-sunod ng pagpapatakbo. Depende sa disenyo ng switchgear, maaari nitong paghigpitan ang paggalaw ng breaker, pagpapatakbo ng earthing-switch, o pagsasara ng mga aksyon hanggang sa matugunan ang mga kinakailangang kundisyon.
Anong mga pamantayan ang karaniwang nauugnay sa mga medium-voltage breaker?
Ang IEC 62271 ay isang mahalagang pamilya ng mga pamantayan na sumasaklaw sa high-voltage switchgear at controlgear. Ang naaangkop na bahagi ay depende sa uri ng kagamitan at disenyo. Ang mga kinakailangan sa pambansa at rehiyon ay maaari ding mag-aplay.
Ano ang pagkakaiba sa pagitan ng regular na pagsubok at uri ng pagsubok?
Ang regular na pagsusuri ay isinasagawa sa mga manufactured unit upang ma-verify ang pagsunod sa mga nauugnay na kinakailangan sa produksyon. Sinusuri ng uri ng pagsubok ang pagganap ng isang disenyo sa ilalim ng mga tinukoy na kundisyon ng pagsubok at karaniwang ginagawa bilang bahagi ng pagpapatunay ng disenyo.
Anong teknikal na impormasyon ang dapat ibigay kapag pumipili ng breaker?
Kasama sa mahalagang impormasyon ang boltahe ng system, kasalukuyang na-rate, dalas, antas ng short-circuit, mga kinakailangan sa pagkakabukod, lokasyon ng pag-install, naayos o na-withdraw na konstruksyon, boltahe ng kontrol, mga function ng proteksyon, mga pantulong na contact, pag-aayos ng terminal, mga kondisyon sa kapaligiran, at mga naaangkop na pamantayan at pagsubok.
Maaari bang ipasadya ang breaker para sa isang partikular na switchgear cabinet?
Depende sa pamilya ng produkto, maaaring kabilang sa mga kinakailangan na partikular sa proyekto ang mga mounting dimension, terminal arrangement, control voltage, auxiliary circuits, configuration ng mekanismo, mga interface ng proteksyon, at iba pang tinukoy na teknikal na parameter. Dapat kontrolin ang mga customized na configuration sa pamamagitan ng mga inaprubahang dokumento sa engineering.
Aling mga industriya ang karaniwang gumagamit ng teknolohiya ng vacuum interruption?
Kasama sa mga aplikasyon ang pamamahagi ng utility, mga substation, mga plantang pang-industriya, pagmimina, mga pasilidad ng renewable-energy, mga komersyal na gusali, imprastraktura ng transportasyon, paggamot sa tubig, at iba pang mga katamtamang boltahe na electrical installation.
Bakit dapat tukuyin nang magkasama ang breaker at switchgear?
Ang breaker ay kailangang magkasya sa switchgear nang mekanikal at elektrikal. Ang mga interface ng busbar, mga koneksyon sa cable, mga control circuit, mga interlock, mga sistema ng proteksyon, mga clearance ng serbisyo, at mga kinakailangan sa kapaligiran ay lahat ay nakasalalay sa kumpletong configuration ng panel.
Paano Mapapalakas ng Mas Mabuting Pagpili ng Breaker ang Medium-Voltage Power Distribution?
Ang medium-voltage switching equipment ay isa sa mga pangunahing interface sa pagitan ng isang de-koryenteng network at ang sistema ng proteksyon na responsable sa pagkontrol sa mga abnormal na kondisyon. Ang isang breaker ay dapat magdala ng tuloy-tuloy na load current, gumana nang mapagkakatiwalaan, matakpan ang tinukoy na fault currents, makatiis ng electrical at mechanical stress, at tumpak na makipag-usap sa nakapaligid na control architecture.
Nagbibigay ang vacuum interruption ng praktikal na pundasyon para sa marami sa mga kinakailangang ito. Ang selyadong interrupter ay lumilikha ng isang kinokontrol na kapaligiran para sa arc extinction at maaaring suportahan ang compact switchgear construction. Gayunpaman, ang vacuum mismo ay isang elemento lamang ng kumpletong produkto.
Ang contact system, shielding arrangement, insulation support, operating mechanism, terminals, control circuits, auxiliary contact, at enclosure ay dapat magtulungan lahat. Ang mekanikal na pagkakapare-pareho ay lalong mahalaga dahil ang pagbubukas at pagsasara ng paggalaw ay tumutukoy sa mga kondisyon kung saan ang interrupter ay gumaganap ng kanyang function.
Ang pagpili ng elektrikal ay pantay na mahalaga. Ang rate na boltahe at kasalukuyang ay nagbibigay ng panimulang punto, ngunit ang short-circuit na kasalukuyang, antas ng pagkakabukod, dalas, pagtaas ng temperatura, at mga kondisyon sa kapaligiran ay tumutukoy kung ang isang partikular na pagsasaayos ay umaangkop sa aktwal na network.
Ang sistema ng proteksyon ay nagdaragdag ng isa pang layer. Ang kasalukuyang mga transformer, mga transformer ng boltahe, mga relay, mga trip coil, kapangyarihan ng kontrol, mga interface ng komunikasyon, at mga interlock ay lumikha ng kadena kung saan ang sistema ng kuryente ay nakakita ng isang fault at tumutugon dito.
Mahalaga rin ang aplikasyon. Ang mga substation ng utility, mga pasilidad na pang-industriya, mga network ng renewable-energy, mga lugar ng pagmimina, mga komersyal na gusali, imprastraktura ng transportasyon, at mga kritikal na pasilidad ay hindi kinakailangang magkaroon ng parehong mga kinakailangan sa elektrikal o kapaligiran.
Ang pagsubok at dokumentasyon ay nagbibigay ng panghuling teknikal na pundasyon. Ang mga nakagawiang pagsusuri, mga pagsusuri sa uri, mga pagsusuri sa dielectric, mga pagsubok sa pagtitiis ng makina, mga pagsusuri sa short-circuit, mga pagsusuri sa pagtaas ng temperatura, mga pagsusuri sa pag-install, at mga pamamaraan sa pagkomisyon ay dapat lahat ay tumutugma sa panghuling pagsasaayos ng kagamitan.
Isang maayos na tinukoyVacuum Circuit Breakersamakatuwid ay hindi lamang isang switching component. Ito ay bahagi ng isang pinagsama-samang arkitektura ng proteksyon ng medium-voltage na nag-uugnay sa pagkaputol ng kuryente, mekanikal na operasyon, sensing, kontrol, at kaligtasan ng system.
Kailangan ng Medium-Voltage Breaker Configuration para sa Iyong Proyekto?
Comewillsumusuporta sa medium-voltage switching solutions para sa utility, industrial, renewable-energy, commercial, at infrastructure applications, na may mga configuration na sumasaklaw sa mga electrical rating, operating mechanism, proteksyon interface, mounting arrangement, at mga teknikal na kinakailangan na partikular sa proyekto. Para sa mga detalye ng aplikasyon at mga teknikal na talakayan,makipag-ugnayan sa amin.
