Mga vacuum circuit breaker (VCBs)naging pamantayang ginto para sa proteksyon ng medium-voltage, nag-aalok ng mabilis na pagkalipol ng arko, zero greenhouse gas emissions, at kaunting maintenance. Sinasagot ng komprehensibong gabay na ito ang mga kritikal na tanong: Paano gumagana ang mga VCB? Ano ang kanilang mga pangunahing bahagi? Paano sila kumpara sa mga vacuum contactor? At bakit sila ang ginustong teknolohiya para sa mga kagamitan, industriya, at mga renewable? Sa mga insight mula sa nangungunang tagagawaComewill, ang artikulong ito ay nagbibigay ng kaalaman sa mga inhinyero at mamimili na pumili ng tamang VCB para sa kanilang aplikasyon.
Ang pagiging epektibo ng isang vacuum circuit breaker ay nakasalalay sa paggamit nito ng mataas na vacuum—isa sa pinakamahusay na electrical insulator na kilala—upang mapatay ang mga arko. Kapag ang mga kontak ng isang VCB ay naghiwalay, ang arko na nabubuo ay mabilis na napapawi dahil halos walang mga molekula ng gas upang mapanatili ang plasma. Nagreresulta ito sa isang interruption time na mas mababa sa kalahating cycle ng AC waveform, na nagpapaliit ng fault energy at nagpoprotekta sa downstream na kagamitan. Bukod pa rito, ang mga VCB ay nakahihigit sa kapaligiran kaysa sa mga breaker ng SF₆, dahil hindi sila naglalabas ng mga greenhouse gas, na ginagawa itong isang pangunahing teknolohiya para sa napapanatiling power grids.
Ang operasyon ng aVCBmaaaring hatiin sa isang serye ng mabilis, tumpak na mga hakbang:
Ang buong prosesong ito ay nangyayari sa mga microsecond, na ginagawang napakabilis at maaasahan ng mga VCB para sa parehong pag-load at fault current switching.
Ang isang mataas na kalidad na VCB ay isang pagpupulong ng ilang mahahalagang bahagi:
Habang parehong gumagamit ng mga vacuum interrupter, ang mga VCB at vacuum contactor ay nagsisilbing natatanging layunin. Nililinaw ng talahanayan sa ibaba ang mga pangunahing pagkakaiba.
| Tampok | Vacuum Circuit Breaker (VCB) | Vacuum Contactor |
|---|---|---|
| Pangunahing Tungkulin | Proteksyon laban sa fault currents (short circuits) at madalang na paglipat. | Madalas na pagpapatakbo ng paglipat ng mga load tulad ng mga motor at heater. |
| Saklaw ng Boltahe | 3 kV hanggang 36 kV (hanggang 40.5 kV para sa mga dalubhasang modelo). | Hanggang 15 kV, karaniwang 200 A hanggang 630 A. |
| Mga Karaniwang Naglo-load | Mga transformer, generator, capacitor, malalaking motor, distribution feeder. | Mga motor, ilaw, heating circuit, at madalas na pinapalitang kagamitan. |
| Pagpapalit ng Dalas | Madalang (proteksyon at paghihiwalay). | Napakadalas (libo-libong operasyon). |
| Rating ng Short-Circuit | Mataas (karaniwang 20 kA hanggang 50 kA). | Mas mababa (hanggang sa 10 kA). |
Ang mga vacuum circuit breaker ay nag-aalok ng nakakahimok na hanay ng mga benepisyo na ginagawa silang mas pinili para sa mga medium-voltage na aplikasyon:
Available ang mga VCB sa ilang mga pagsasaayos upang umangkop sa iba't ibang kapaligiran at mga pangangailangan sa pagpapatakbo.

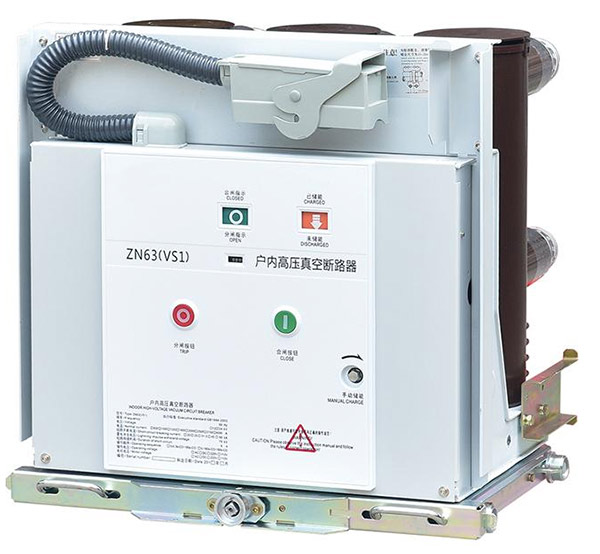

Mga compact na unit na idinisenyo para sa pag-install sa mga switchgear panel sa loob ng mga pabrika, komersyal na gusali, at panloob na substation. Kasama sa mga halimbawa ang malawakang ginagamit na VS1-12 na fixed at withdrawable na mga uri.
Mga modelong lumalaban sa lagay ng panahon na ginawa para sa mga substation at transmission network, na may kakayahang makayanan ang pag-ulan, hangin, at labis na temperatura.
Ang mga VCB ay mahalaga sa malawak na spectrum ng mga industriya at imprastraktura:
A1: Ang pangunahing pagkakaiba ay ang arc-quenching medium—ang mga VCB ay gumagamit ng vacuum, habang ang SF₆ breaker ay gumagamit ng pressure na gas. Ang mga VCB ay mas environment friendly (walang greenhouse gas emissions), may mas mabilis na dielectric recovery, at nangangailangan ng mas kaunting maintenance para sa mga medium-voltage na application.
A2: Ang vacuum interrupter ay selyado habang buhay, karaniwang tumatagal ng 10–20 taon sa ilalim ng normal na mga kondisyon. Ang mekanikal na buhay ng mekanismo ng pagpapatakbo ay madalas na lumampas sa 30,000 mga operasyon.
A3: Oo, ngunit ang mga espesyal na capacitor switching VCB na may kontroladong switching ay inirerekomenda upang mabawasan ang mga prestrike, inrush na alon, at restrike, na tinitiyak ang mahabang buhay ng contact at katatagan ng system.
A4: Nakatuon ang routine maintenance sa operating mechanism, electrical connections, at control circuits—hindi ang vacuum interrupter mismo. Kasama sa mga karaniwang gawain ang visual na inspeksyon, pagsukat ng resistensya sa pakikipag-ugnay, at mga pagsubok sa mekanikal na operasyon tuwing 3-5 taon.
A5: Talagang. Ang mga panlabas na VCB ay partikular na idinisenyo na may mga enclosure na lumalaban sa lagay ng panahon, mga insulator na may mataas na grado, at mga paggamot laban sa kaagnasan upang mapaglabanan ang malupit na mga kondisyon sa kapaligiran.
Ang mga vacuum circuit breaker ay ang malinaw na nagwagi para sa modernong medium-voltage na pamamahagi ng kuryente, na pinagsasama ang mahusay na pagganap, responsibilidad sa kapaligiran, at pangmatagalang pagiging maaasahan. Habang patuloy na tinatanggal ng industriya ang SF₆, nakatakdang tumaas ang demand para sa mga de-kalidad na VCB. Ang pagpili ng pinagkakatiwalaang tagagawa ay mahalaga sa pagtiyak na ang iyong kagamitan ay naghahatid ng pare-parehong pagganap at kaligtasan.
Comewill, isang nangungunang pabrika at supplier na nakabase sa China, ay nag-aalok ng komprehensibong hanay ng mga panloob, panlabas, at espesyal na VCB. Ang aming mga produkto ay inengineered nang may katumpakan, mahigpit na nasubok, at available para sa parehong mga stock order at custom na pakyawan na mga proyekto. Sa pamamagitan ng pagpili sa Comewill, nakikinabang ka sa direktang pagpepresyo ng pabrika, teknikal na kadalubhasaan, at tumutugon sa suporta sa customer.
