Vacuum Circuit Breaker (VCB), isang kritikal na aparato sa modernong medium-voltage na pamamahagi ng kuryente. Ine-explore namin ang pangunahing pisika ng arc extinction sa isang vacuum, hinihiwalay ang mga pangunahing bahagi—mula sa vacuum interrupter hanggang sa operating mechanism—at nagpapakita ng detalyado at praktikal na paghahambing sa teknolohiya ng SF₆. Binabalangkas din ng artikulo ang mga pangunahing bahagi ng aplikasyon, pamantayan sa pagpili, at pinakamahuhusay na kagawian sa pagpapanatili, lahat ay nakabatay sa mga prinsipyo ng engineering ng industriya. Bilang isang propesyonalTagagawa at supplier na nakabase sa China, Comewillnaghahatid ng mataas na kalidad, nako-customize na mga solusyon sa VCB na pinagsasama ang pagiging maaasahan, mahabang buhay, at responsibilidad sa kapaligiran para sa mga proyektong pang-industriya, komersyal, at utility sa buong mundo.

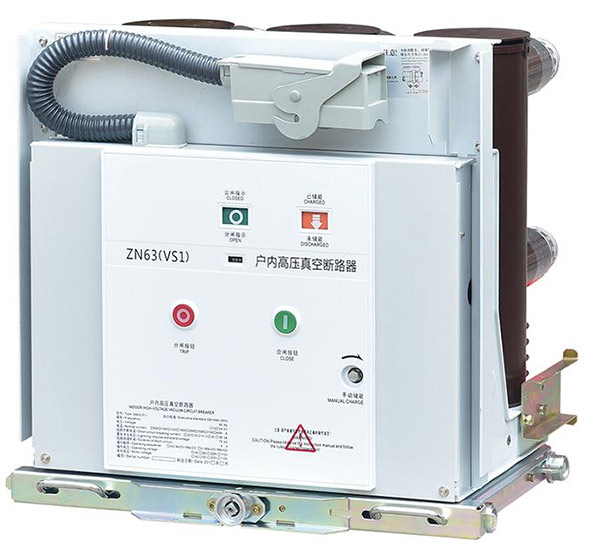

AngVacuum Circuit Breaker (VCB)ay naging pundasyon ng maaasahang medium-voltage power distribution, na nagsisilbing pangunahing protective device sa mga substation, industriyal na planta, at komersyal na pasilidad. Hindi tulad ng mga mas lumang teknolohiya na umaasa sa langis, hangin, o SF₆ gas, ang VCB ay gumagamit ng high-vacuum na kapaligiran upang patayin ang arko na nabubuo kapag naghiwalay ang mga contact habang may sira. Ang pamamaraang ito ay nag-aalok ng mga natatanging pakinabang sa bilis ng paglipat, pagiging maaasahan ng pagpapatakbo, at kaligtasan sa kapaligiran, na ginagawa itong mas pinili para sa mga aplikasyon mula 3 kV hanggang 36 kV.
Ang modernong imprastraktura ng kuryente ay nangangailangan ng mga kagamitan na hindi lamang gumaganap sa ilalim ng stress ngunit nangangailangan din ng kaunting interbensyon sa mga dekada ng serbisyo. Natutugunan ng mga VCB ang hamon na ito sa pamamagitan ng kanilang mga sealed-for-life interrupter at matatag na mekanikal na disenyo, na makabuluhang binabawasan ang mga agwat ng pagpapanatili kumpara sa iba pang mga uri ng breaker.Comewill, bilang isang makaranasang tagagawa ng China, ay dalubhasa sa paggawa ng mga VCB na inengineered upang makapaghatid ng pare-parehong pagganap sa malawak na hanay ng mga kondisyon ng pagpapatakbo, mula sa tropikal na halumigmig hanggang sa mga pang-industriyang kapaligirang puno ng alikabok.
Nag-aalok ang artikulong ito ng orihinal na teknikal na pananaw sa teknolohiya ng VCB, na tumutuon sa mga prinsipyo ng engineering na namamahala sa operasyon nito, ang mga kritikal na bahagi na nagtitiyak ng mahabang buhay nito, at ang mga praktikal na salik na dapat isaalang-alang ng mga inhinyero kapag pumipili at tumutukoy sa mga device na ito para sa mga bago o retrofit na proyekto.
Sa kaibuturan ng bawat VCB ay namamalagi ang isang pangunahing pisikal na prinsipyo: ang kawalan ng kakayahan ng isang electrical arc na mapanatili ang sarili sa isang mataas na vacuum. Kapag nahati ang mga contact ng breaker sa ilalim ng mga kundisyon ng fault, sinusubukan ng current na mapanatili ang isang landas sa pamamagitan ng ionized metal vapor. Gayunpaman, dahil ang interrupter ay inilikas sa isang presyon sa ibaba 10⁻⁴ Pa, ang ibig sabihin ng libreng landas ng mga molekula ay napakahaba, at ang mga magagamit na particle para sa ionization ay kakaunti.
Ang arko na nabubuo ay halos lahat ay umiiral bilang isang plasma ng metal na singaw mula sa mga contact surface. Habang ang kasalukuyang natural na dumadaan sa zero sa AC cycle, ang singaw na ito ay halos agad na namumuo sa mas malamig na contact face at nakapaligid na arc shield. Ang mabilis na paghalay na ito—kilala bilangpagbawi ng dielectric—pinipigilan ang arko mula sa paghihigpit, na epektibong nililinis ang fault sa loob ng kalahating cycle. Ang buong proseso ay malinis, tahimik, at gumagawa ng kaunting contact erosion, na nag-aambag sa mataas na tibay ng kuryente ng VCB, na kadalasang lumalampas sa 5,000 full-load na mga operasyon.
Ang mahalaga, tinitiyak ng disenyo ng vacuum interrupter na ang arko ay nananatiling puro at nagkakalat, na nag-iwas sa mga hot spot na maaaring makapinsala sa ceramic envelope. Ang paggamit ng mga partikular na contact geometry, tulad ng axial o radial magnetic field contact, ay higit na kinokontrol ang paggalaw ng arc at tinitiyak ang pantay na pagsusuot, at sa gayon ay nagpapalawak ng functional life ng interrupter. Ang prinsipyong ito ng arc extinction ang dahilan kung bakit ang mga VCB ay napaka-angkop para sa madalas na paglipat ng mga tungkulin, tulad ng motor starting o capacitor bank switching, kung saan ang iba pang mga teknolohiya ay mas mabilis na bumababa.
Para sa mga medium-voltage na application, ang pagpili sa pagitan ng vacuum at SF₆ na teknolohiya ay isang pangkaraniwang desisyon sa engineering. Parehong mga mature na teknolohiya, ngunit magkaiba ang kanilang mga katangian sa mga priyoridad ng proyekto. Ang talahanayan sa ibaba ay nagbibigay ng orihinal, detalyadong paghahambing batay sa mga salik sa pagpapatakbo at kapaligiran, nang hindi umaasa sa data ng external na vendor.
| Parameter | Vacuum Circuit Breaker (VCB) | SF6 Circuit Breaker |
|---|---|---|
| Daluyan ng Pagkagambala | Vacuum (lakas ng dielectric ~10⁷ V/m) | SF₆ gas sa presyon (karaniwang 5–7 bar) |
| Karaniwang Klase ng Boltahe | 3 kV – 36 kV (pangunahing katamtamang boltahe) | 3 kV – 800 kV+ (sinasaklaw ang MV hanggang EHV) |
| Epekto sa Kapaligiran | Zero emissions; walang epekto ng greenhouse gas | Mataas na GWP (23,500x CO₂); nangangailangan ng mahigpit na paghawak at pag-recycle |
| Makipag-ugnayan sa Erosion & Life | Mababang pagguho; buhay ng kuryente hanggang sa 30 full fault o 5,000+ switching operations | Katamtamang pagguho; Ang mga produktong gas decomposition ay nangangailangan ng pamamahala |
| Rehimen sa Pagpapanatili | Minimal; ang mga interrupter ay tinatakan habang buhay; mekanismo ng pagpapadulas lamang | Pana-panahong mga pagsusuri sa density ng gas; moisture at by-product monitoring |
| Operating Mechanism | Spring o magnetic actuator – mababang pangangailangan sa enerhiya | Spring, hydraulic, o pneumatic – kadalasang mas mataas ang enerhiya |
| Mga Karaniwang Lakas | Madalas na paglipat, mababang pagpapanatili, hindi maganda sa kapaligiran | Mahusay para sa mataas na boltahe, mga compact na pag-install, mataas na fault kasalukuyang kakayahan |
Ang paghahambing na ito ay nagpapakita na ang mga VCB ay partikular na malakas sa mga aplikasyon kung saan ang responsibilidad sa kapaligiran, madalas na operasyon, at mababang gastos sa lifecycle ay kritikal. Para sa mga utility at industriyal na gumagamit na naghahanap ng sustainable, high-performance na solusyon para sa mga medium-voltage na network, ang mga VCB ay nagpapakita ng nakakahimok na pagpipiliang teknolohiya.Comewillgumagawa ng mga VCB na gumagamit ng mga likas na pakinabang na ito, na nag-aalok ng hanay ng mga produkto mula 12kV hanggang 40.5kV para sa parehong panloob at panlabas na paggamit.
Ang VCB ay isang assembly ng precision-engineered na mga bahagi, bawat isa ay gumaganap ng mahalagang papel sa pagtiyak ng maaasahang operasyon. Ang dalawang pinakamahalagang bahagi ay ang vacuum interrupter at ang operating mechanism.
Ang vacuum interrupter ay isang hermetically sealed ceramic cylinder na naglalaman ng mga nakapirming at gumagalaw na contact. Ang ceramic material (madalas na alumina) ay nagbibigay ng mahusay na dielectric insulation at mekanikal na lakas. Sa loob, isang metal bellow ang nagkokonekta sa gumagalaw na contact sa panlabas na operating rod, pinapanatili ang vacuum seal habang pinapayagan ang axial na paggalaw. Ang isang sopistikadong shielding system ay pumapalibot sa mga contact upang palamigin ang metal na singaw at pigilan ito sa pagdeposito sa ceramic na panloob na ibabaw, na pinapanatili ang integridad ng pagkakabukod sa buong buhay ng device. Ang contact material, karaniwang isang tanso-chromium na haluang metal, ay pinili para sa paglaban nito sa hinang at ang kakayahang mapanatili ang isang mababang pagpuputol na kasalukuyang, na mahalaga para sa inductive load switching.
Ang mekanismo ng pagpapatakbo ay nagbibigay ng lakas ng motibo upang buksan at isara ang mga contact sa isang tumpak at mabilis na paraan. Ang mga mekanismong pinapatakbo ng tagsibol ay ang pinakakaraniwan sa mga VCB dahil sa pagiging maaasahan at kalayaan ng mga ito mula sa mga panlabas na pinagmumulan ng kuryente sa panahon ng pagbabad. Ang enerhiya ay iniimbak sa isang pagsasara ng tagsibol (sa pamamagitan ng manu-mano o de-motor na sistema ng pag-charge) at inilalabas kapag natanggap ang signal ng biyahe. Tinitiyak ng stored-energy na disenyo na ito na ang breaker ay bumubukas nang may pare-parehong bilis at puwersa, anuman ang kontrol ng boltahe. Kasama sa iba pang mga opsyon ang mga magnetic actuator, na gumagamit ng mga permanenteng magnet at isang coil para sa latching, na nag-aalok ng mas simpleng mekanikal na disenyo na may mas kaunting mga gumagalaw na bahagi. Ang mga VCB ng Comewill ay nilagyan ng matatag na mekanismo tulad ng serye ng CT, na idinisenyo para sa libu-libong operasyon na may kaunting pagsasaayos.
Ang mga VCB ay ikinategorya ayon sa kanilang kapaligiran sa pag-install at mga partikular na hinihingi sa pagpapatakbo. Ang dalawang pangunahing uri ay:
Ang mga pangunahing lugar ng aplikasyon ay kinabibilangan ng:
Sa malawak na portfolio,Comewillnagbibigay ng mga VCB para sa parehong panloob at panlabas na mga aplikasyon, na nag-aalok ng pagpapasadya upang matugunan ang mga partikular na pangangailangan ng customer at mga pamantayan ng proyekto.
Ang pagpili ng tamang VCB para sa isang partikular na proyekto ay nangangailangan ng masusing pagsusuri ng parehong mga parameter ng system at mga kondisyon ng pagpapatakbo. Ang mga sumusunod na pamantayan ay bumubuo ng batayan ng isang mahusay na desisyon sa pagkuha:
Sa pamamagitan ng maingat na pagsusuri sa mga pamantayang ito, maaaring tukuyin ng mga inhinyero at procurement team ang isang VCB na hindi lamang nakakatugon sa mga agarang teknikal na kinakailangan ngunit naghahatid din ng pangmatagalang pagiging maaasahan at pagiging epektibo sa gastos.Comewillay nagbibigay ng detalyadong teknikal na suporta upang matulungan ang mga customer na mag-navigate sa mga pagpipiliang ito, na nag-aalok ng mga produkto na sumusunod sa mga pangunahing internasyonal na pamantayan.
Ang pangunahing bentahe ay nakasalalay sa kakayahang patayin ang arko halos kaagad pagkatapos ng kasalukuyang zero sa isang vacuum, na nagbibigay ng mabilis na pagbawi ng dielectric. Nagreresulta ito sa napakaikling oras ng pag-arce, pagbawas ng contact erosion, at kaunting maintenance, na ginagawa itong lubos na maaasahan para sa mga medium-voltage system.
Pangunahing idinisenyo ang mga VCB para sa mga medium-voltage na aplikasyon, na sumasaklaw sa saklaw mula sa humigit-kumulang 3 kV hanggang 36 kV. Ginagawa nitong karaniwang pagpipilian ang mga ito para sa mga network ng pamamahagi at mga sistema ng kapangyarihang pang-industriya.
Ang mga VCB ay may malaking kalamangan sa kapaligiran dahil gumagamit sila ng vacuum bilang medium ng interruption, na walang epekto sa greenhouse gas. Sa kabaligtaran, ang SF₆ gas ay may napakataas na Global Warming Potential (GWP) at nangangailangan ng maingat na paghawak at mga end-of-life recycling procedure.
Ang dalawang pinaka-kritikal na bahagi ay ang vacuum interrupter (sealed contacts) at ang operating mechanism. Tinutukoy ng contact material at shielding ng interrupter ang buhay ng kuryente, habang ang disenyo ng mekanismo at kalidad ng materyal ay nagdidikta ng mekanikal na tibay.
Oo, ang mga VCB ay napakahusay na angkop para sa madalas na paglipat ng mga tungkulin, tulad ng pagsisimula ng motor, pagpapalit ng capacitor bank, at kontrol ng arc furnace. Ang kanilang matatag na disenyo at mababang contact erosion ay nagbibigay-daan para sa isang mataas na bilang ng mga ligtas na operasyon.
Ang mga VCB ay nangangailangan ng napakaliit na pagpapanatili. Kasama sa mga pangunahing gawain ang pana-panahong inspeksyon ng mekanismo ng pagpapatakbo para sa wastong pagpapadulas, pagsuri sa mga mekanikal na tagapagpahiwatig, at visual na inspeksyon ng interrupter para sa anumang mga palatandaan ng pinsala. Ang mga interrupter mismo ay selyadong habang-buhay at hindi nangangailangan ng gas refilling o contact replacement sa ilalim ng normal na kondisyon ng serbisyo.
