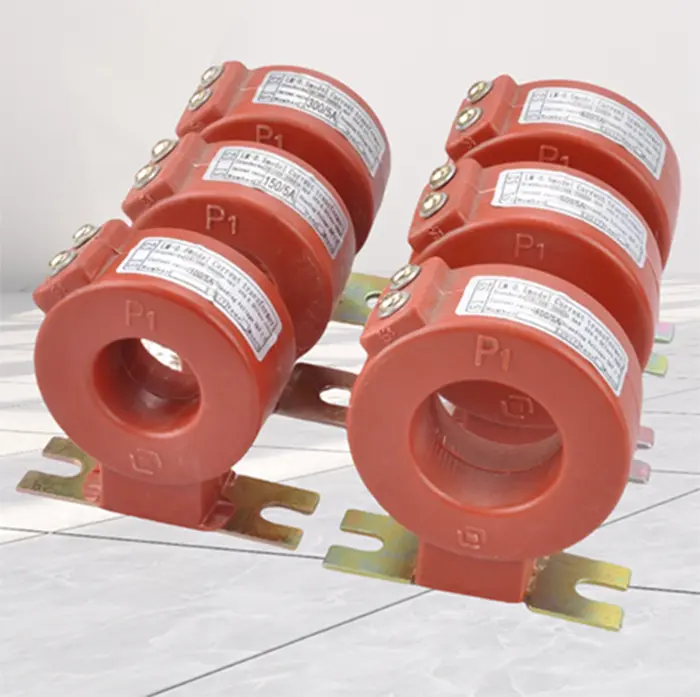

AngInflatable Cabinet Current Transformeray isang kasalukuyang aparato sa pagsukat at proteksyon na idinisenyo para sa mga sistema ng switchgear na may gas-insulated gaya ng C-GIS. Sinusukat nito ang pangunahing kasalukuyang at nagbibigay ng mga tumpak na signal para sa pagsukat at proteksyon ng relay sa loob ng mga compact switchgear cabinet.Comewill, isang propesyonal na supplier, ay nagbibigay ng de-kalidad na Inflatable Cabinet Current Transformer na nasa stock.
Ang Inflatable Cabinet Current Transformer ay naka-install sa loob ng gas-insulated switchgear cabinet kung saan ang insulation medium ay maaaring sulfur hexafluoride (SF₆) o dry air. Kino-convert nito ang mataas na pangunahing kasalukuyang sa isang standardized na pangalawang kasalukuyang, karaniwang 5A o 1A, na maaaring ligtas na magamit ng mga metro, relay, at mga aparatong pang-proteksyon.
Dahil ang transpormer ay idinisenyo para sa mga istruktura ng switchgear ng C-GIS, karaniwan itong naka-mount sa paligid ng cable inlet o outlet conductor. Ang compact na laki ay nagbibigay-daan ito upang magkasya sa loob ng mga selyadong switchgear compartment habang pinapanatili ang matatag na pagganap ng pagkakabukod.
Ang Comewill ay isang propesyonal na pabrika, na gumagawaInflatable Cabinet Current TransformerNakatuon ang kagamitan sa pagiging maaasahan ng istruktura at pagkakatugma sa pag-install.
1. Epoxy Resin Casting Structure
Ang iron core at pangalawang windings ay naka-encapsulated ng epoxy resin, na bumubuo ng isang selyadong at flame-retardant na katawan.
2. Compact na Disenyo ng Pag-install
Ang maliit na sukat at magaan na timbang ay nagbibigay-daan sa direktang pag-install sa mga cable circuit o busbar sa loob ng mga inflatable cabinet.
3. Selyadong Pangunahing Konduktor
Ang pangunahing konduktor ay karaniwang nakapaloob sa loob ng isang hindi kinakalawang na asero o insulated na pabahay upang mapanatili ang integridad ng pagkakabukod.
4. Natural na Pagpapalamig na Disenyo
Ang pinagsamang pagkakabukod at pag-alis ng init ay nagpapahintulot sa transpormer na gumana nang walang karagdagang kagamitan sa paglamig.
Na-rate na Pangunahing Kasalukuyan
Kasama sa mga karaniwang saklaw ang 20A hanggang 600A, depende sa mga kinakailangan sa network ng pamamahagi.
Na-rate na Secondary Current
Ang mga karaniwang output ay 5A o 1A para sa mga kagamitan sa pagsukat at proteksyon.
Klase ng Katumpakan
Kasama sa mga karaniwang kumbinasyon ang 0.5 / 10P, na sumusuporta sa parehong mga function ng pagsukat at proteksyon ng relay.
Na-rate na Dalas
Karamihan sa mga unit ay gumagana sa 50Hz o 60Hz.
Antas ng pagkakabukod
Ang karaniwang mga antas ng pagkakabukod ay 12/42/75kV, na angkop para sa mga medium-voltage switchgear application.
Kakayahang umangkop sa kapaligiran
Ang Inflatable Cabinet Current Transformer ay idinisenyo para sa operasyon sa mga nakapaloob na switchgear na kapaligiran na maaaring makaranas ng mga mapanghamong kondisyon.
Saklaw ng Temperatura
Ang mga karaniwang temperatura ng pagpapatakbo ay mula −5°C hanggang +45°C.
Paglaban sa Polusyon
Binabawasan ng selyadong pagkakabukod ang impluwensya ng alikabok, halumigmig, at kontaminasyon.
Mataas na Altitude Operation
Maraming mga disenyo ang sumusuporta sa pag-install sa mga lugar na hanggang 3000 metro sa ibabaw ng dagat.
Pagkakatugma ng Gas-Insulated
Gumagamit ang ilang bagong disenyo ng tuyong hangin sa halip na SF₆ bilang insulation medium upang mabawasan ang epekto sa kapaligiran.
Ang isang maaasahang supplier ng China ng Inflatable Cabinet Current Transformer na kagamitan ay nagbibigay ng mga produktong ginagamit sa maraming sektor ng pamamahagi ng kuryente.
Kasama sa mga karaniwang application ang:
Mga sistema ng kuryente sa transportasyon ng riles sa lungsod
Mga network ng pamamahagi ng industriya
Mga plantang metalurhiya at petrochemical
Mga substation ng medium-voltage
Imprastraktura ng high-altitude power grid
