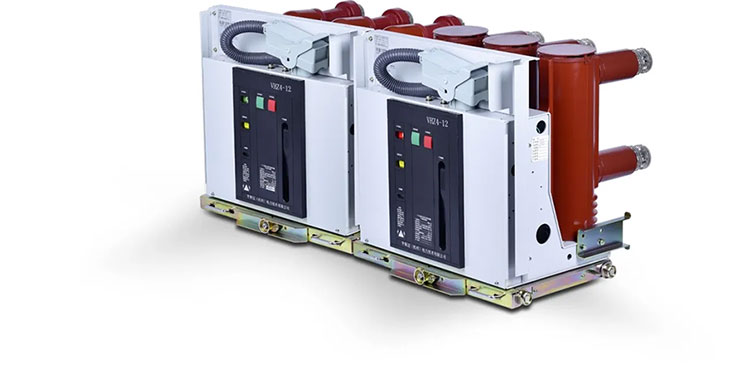

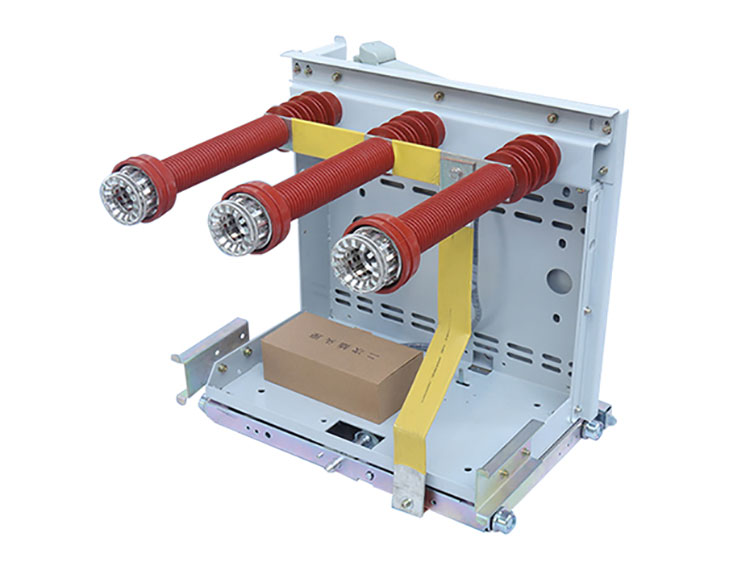

Comewill, isang tagagawa at supplier ng China, ay nagbibigay ng kalidadPanlabas na Vacuum Circuit Breaker, na nakakagambala sa fault currents gamit ang isang vacuum arc-extinguishing chamber at isang spring o electromagnetic operating mechanism. Sa compact na istraktura, mabilis na arc interruption, at malakas na adaptability sa kapaligiran, ang mga breaker na ito ay malawak na naka-install sa mga outdoor electrical network na may mga rate na boltahe na karaniwang mula 5kV hanggang 40.5kV.
Ang isang Outdoor Vacuum Circuit Breaker ay idinisenyo para sa pag-install sa open-air power distribution environment. Gumagamit ito ng vacuum interrupter bilang arc-extinguishing medium at gumagana sa pamamagitan ng spring o electromagnetic na mekanismo upang buksan at isara ang electrical circuit.
Kapag nagkaroon ng fault, naghihiwalay ang mga contact sa loob ng vacuum chamber at nabubuo ang electrical arc. Dahil ang kapaligiran ay nasa ilalim ng mataas na vacuum, ang arko ay mabilis na pinapatay at ang kasalukuyang ay nagambala nang ligtas. Ang mga breaker na ito ay karaniwang ginagamit sa mga panlabas na substation, mga sistema ng pamamahagi na naka-mount sa poste, at imprastraktura ng grid.
Ang operasyon ng isangPanlabas na Vacuum Circuit Breakerpangunahing nagsasangkot ng dalawang bahagi: ang vacuum interrupter at ang operating mechanism.
Pagkagambala ng Vacuum Arc
Kapag bumukas ang breaker, nabubuo ang isang arko sa pagitan ng mga naghihiwalay na contact. Sa silid ng vacuum, ang arko ay mabilis na nawawala dahil halos walang mga particle ng gas upang mapanatili ito.
Mekanismo ng Pag-iimbak ng Enerhiya
Ang mekanismo ng tagsibol ay nag-iimbak ng mekanikal na enerhiya at naglalabas nito sa panahon ng operasyon, na nagtutulak sa mga contact upang mabilis na gumalaw at makagambala sa kasalukuyang.
Mabilis na Oras ng Operasyon
Ang karaniwang oras ng pagbubukas ay ≤45 ms, na nagbibigay-daan sa breaker na ihiwalay ang mga fault bago kumalat ang pinsala sa kagamitan sa system.
Ang isang propesyonal na pabrika ng China na gumagawa ng mga kagamitan sa Outdoor Vacuum Circuit Breaker ay karaniwang sumusunod sa mga karaniwang teknikal na tagapagpahiwatig na ginagamit sa mga network ng pamamahagi.
Na-rate na Boltahe
Kasama sa mga karaniwang antas ang 12kV, 24kV, at 40.5kV.
Na-rate na Kasalukuyan
Ang karaniwang rate ng kasalukuyang saklaw mula 630A hanggang 1600A, depende sa kapasidad ng system.
Short-Circuit Breaking Current
Karamihan sa mga breaker ay sumusuporta sa 20kA hanggang 31.5kA na nakakagambalang kapasidad.
Mga Kondisyon sa Kapaligiran
Ang mga panlabas na kagamitan ay karaniwang gumagana sa loob ng −40°C hanggang +40°C at idinisenyo na may panlaban sa polusyon para sa mga kontaminadong kapaligiran.
Buhay Mekanikal
Ang mekanikal na buhay ng maraming mga breaker ay umabot sa 10,000 na operasyon o higit pa.
Nakakatulong ang tamang pag-install na matiyak ang matatag na operasyon ng isang Outdoor Vacuum Circuit Breaker sa field.
Istraktura ng Pag-mount
Ang breaker ay naayos sa isang dedikadong steel frame o poste na istraktura, kadalasang naka-install sa taas na 4 na metro o mas mataas.
Component Assembly
Naka-install ang mga bahagi nang sunud-sunod: structural frame → post insulator → vacuum interrupter → busbar connections.
Koneksyon ng kuryente
Ang pagitan ng linya ng output at distansya ng poste ay dapat sumunod sa mga pamantayan ng disenyo, at ang mga koneksyon sa terminal ay dapat protektahan ng anti-corrosion grease.
1. Mabilis na Arc Extinguishing
Ang teknolohiya ng vacuum interruption ay nagbibigay-daan sa mabilis na pagsugpo sa arko at binabawasan ang panganib ng pagkasira ng kagamitan.
2. Disenyong Katugma sa Kapaligiran
Walang kinakailangang insulating oil o SF6 gas, na tumutulong na maiwasan ang pagtagas o paglabas.
3. Mababang Pangangailangan sa Pagpapanatili
Ang sealed vacuum chamber ay binabawasan ang pagkasira sa mga panloob na contact at pinapaliit ang nakagawiang servicing.
4. Compact at Lightweight na Istraktura
Kung ikukumpara sa tradisyonal na mga circuit breaker ng langis, ang istraktura ay mas maliit at mas madaling i-transport at i-install.
5. Pagbagay sa mga Kondisyon sa Labas
Nakakatulong ang mga composite insulation material gaya ng silicone rubber o epoxy resin na labanan ang flashover ng polusyon, ultraviolet radiation, at mga pagbabago sa temperatura.
