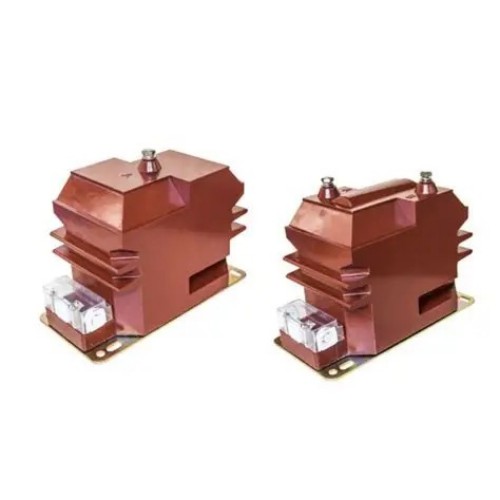

JDZ10-3/6/10A Voltage Transformer

Ang mataas na kalidad na JDZ10-3/6/10A Voltage Transformer ay inaalok ng tagagawa ng China na Comewill. Ito ay ininhinyero para sa mga kritikal na aplikasyon, naghahatid sila ng maaasahang pagganap para sa pagsukat ng boltahe, pagsukat ng enerhiya, real-time na pagsubaybay, at proteksyon ng relay sa mga medium-voltage power system.

Ang serye ng JDZ10 ay idinisenyo upang tumanggap ng mga antas ng boltahe na 3kV, 6kV, at 10kV, na may compatibility para sa parehong 50Hz at 60Hz frequency, na ginagawang madaling ibagay ang mga ito sa magkakaibang kondisyon ng operating medium-voltage. Ginawa alinsunod sa mga pamantayan ng IEC 186 at GB1207-2006, ang mga transformer na ito ay nagbibigay ng matatag at maaasahang pundasyon para sa pagsukat at proteksyon ng system. Bilang isang pinagkakatiwalaang pabrika na nakabase sa China, tinitiyak ng Comewill na ang bawat unit ay nakakatugon sa mahigpit na mga benchmark ng kalidad.

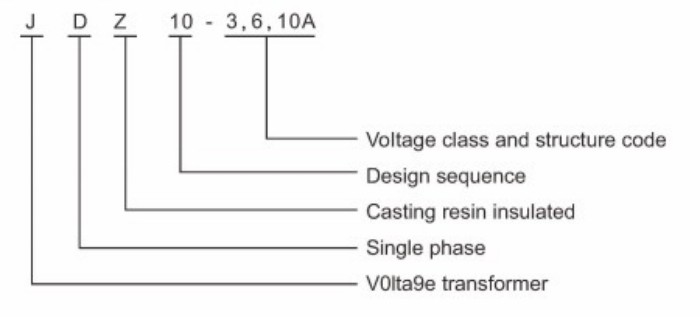

Uri ng pagtatalaga

Ang pagtatalaga ng modelo ng RZL-10 at JDZ10-3/6/10 na mga transformer ng boltahe ng Comewill ay malinaw na tumutukoy sa mga pangunahing katangian ng device:
J: Voltage Transformer – tumutukoy sa kategorya ng kagamitan.
D: Single Phase – angkop para sa single-phase power system applications.
Z: Epoxy Resin Cast Insulation – pinapahusay ang pagganap at tibay ng pagkakabukod.
3, 6, 10: Mga Antas ng Boltahe – kinikilala ang pagiging tugma sa 3kV, 6kV, at 10kV system.

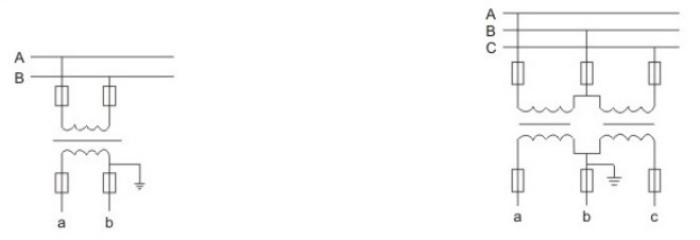

Mga Wiring Diagram

Sinusuportahan ng mga transformer ang parehong single-phase at three-phase na mga wiring configuration, na nagbibigay ng flexibility para sa iba't ibang mga kinakailangan sa pag-install.
Single-phase line wiring diagram
Three-phase line wiring diagram

Wriring diagram ng single phase line Wriring diagram ng tatlong phase line

Mga Kondisyon sa Serbisyo

Upang matiyak ang pinakamainam na pagganap at pinahabang buhay ng serbisyo, ang mga sumusunod na kondisyon sa pagpapatakbo ay inirerekomenda para sa Comewill JDZ10-3/6/10A Voltage Transformer:
Altitude: Angkop para sa pag-install hanggang 3,000 metro sa ibabaw ng dagat, na may matatag na operasyon sa mga lugar na mataas ang altitude na walang mga espesyal na pagbabago.
Ambient Temperature: Operating temperature range na -5°C hanggang +40°C para maiwasan ang pagkasira ng insulation at accuracy deviation.
Kamag-anak na Halumigmig: Pinakamataas na 65% sa 20°C upang maiwasan ang pagtanda ng mga panloob na bahagi na dulot ng kahalumigmigan.
Antas ng Polusyon: Idinisenyo para sa Class II na polusyon na kapaligiran, na may kakayahang pangasiwaan ang maliit na kontaminasyon sa loob o labas ng bahay.
Kapaligiran sa Pag-install: Dapat ay libre mula sa kinakaing unti-unti na mga gas upang maprotektahan ang pambalot at panloob na paikot-ikot.
Kung ang kapaligiran ng pag-install sa iyong dulo ay espesyal (tulad ng mataas na kahalumigmigan at kinakaing unti-unti na mga gas), maaari kang makipag-usap nang maaga upang i-customize ang isang adaptation plan!

Mga Teknikal na Parameter

Ang JDZ10-3/6/10A Voltage Transformer ay ginawa alinsunod sa mga pamantayan ng GB20840.3-2013 at GB20840.1-2010, na tinitiyak ang ganap na pagsunod sa mga pambansang kinakailangan. Kabilang sa mga pangunahing pagtutukoy ang:
Load Power Factor: cos Φ = 0.8 (lag), nakahanay sa mga karaniwang katangian ng pangalawang circuit.
Distansya ng Creepage: Idinisenyo para sa Antas ng Polusyon II, pinapaliit ang mga panganib sa insulation flashover.
Pagganap: Matatag na pagsukat at pagtugon sa proteksyon sa ilalim ng karaniwang mga kondisyon ng pagpapatakbo.

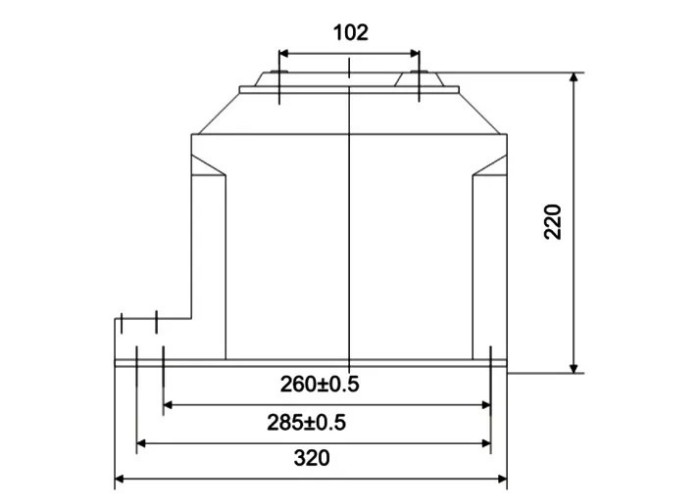

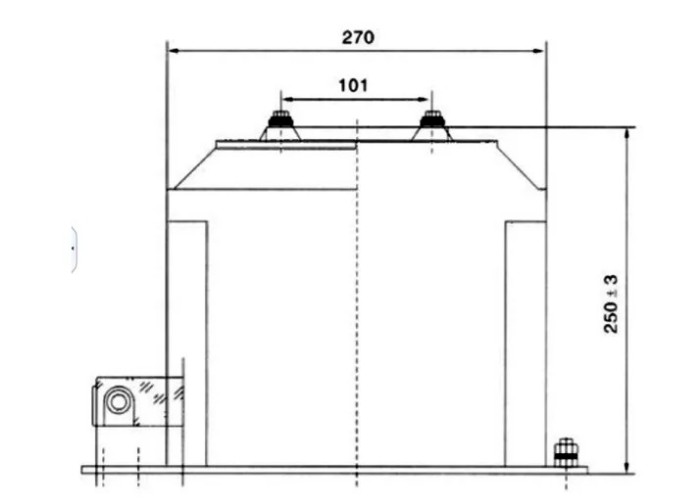

Balangkas at Mga Sukat ng Pag-install

FAQ

1. Ano ang mga pangunahing tampok ng JDZ10-3/6/10A Voltage Transformer na ito?
Epoxy resin cast insulation, fully sealed, single-phase na disenyo, compact na laki, at mataas na tibay.

2. Anong mga antas ng boltahe at frequency ang sinusuportahan?
3kV, 6kV, at 10kV, tugma sa 50Hz o 60Hz system.

3. Anong mga pamantayan ang sinusunod nito?
IEC 186 at GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Ano ang mga kinakailangang kondisyon sa pagpapatakbo?
Altitude ≤3000m, temperatura -5°C hanggang +40°C, halumigmig ≤65% sa 20°C, Class II pollution level, walang mga corrosive na gas.

5. Maaari ba itong ipasadya para sa mga espesyal na kapaligiran?
Oo, nag-aalok ang Comewill ng pagpapasadya para sa mataas na kahalumigmigan o nakakapinsalang kondisyon.

6. Ano ang ibig sabihin ng mga modelong titik?
J = Voltage Transformer, D = Single Phase, Z = Epoxy Resin Cast Insulation, 3/6/10 = Voltage Level.

7. Anong mga klase sa katumpakan ang magagamit?
0.2, 0.5, 1, at 6P, na may mga na-rate na output mula 15VA hanggang 90VA.
