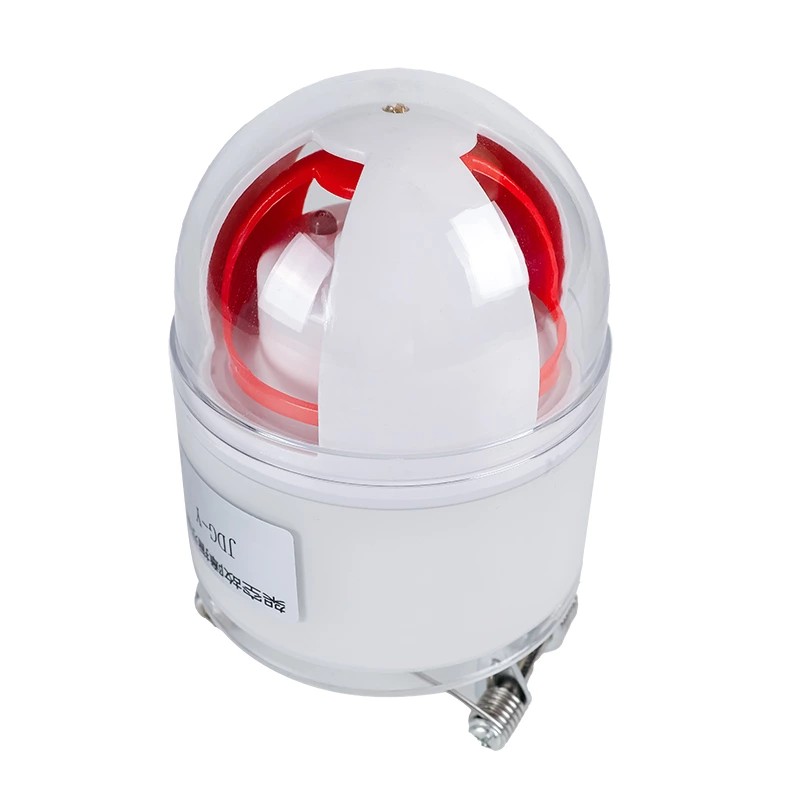

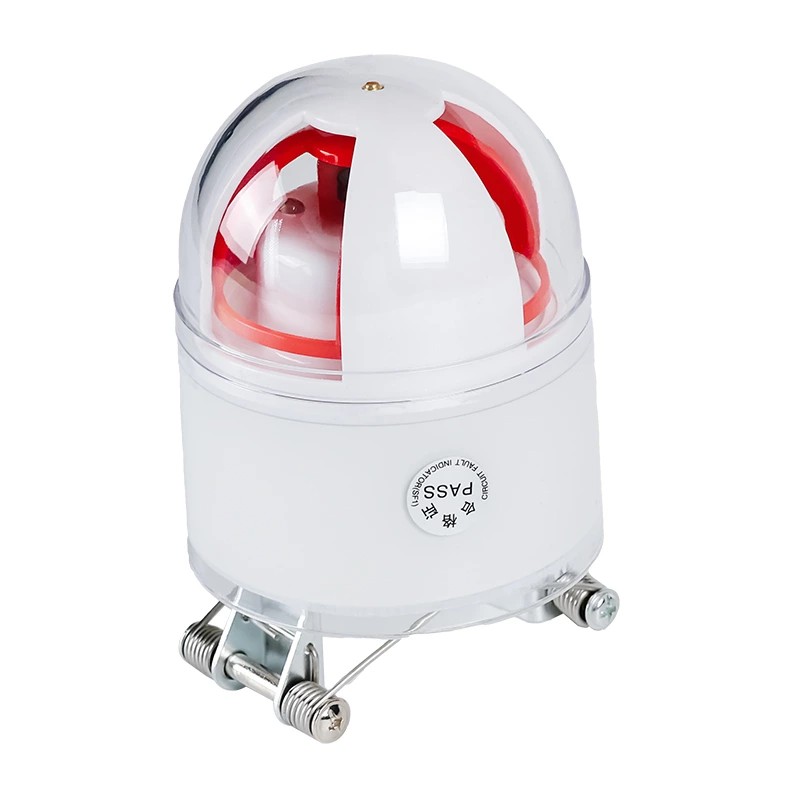

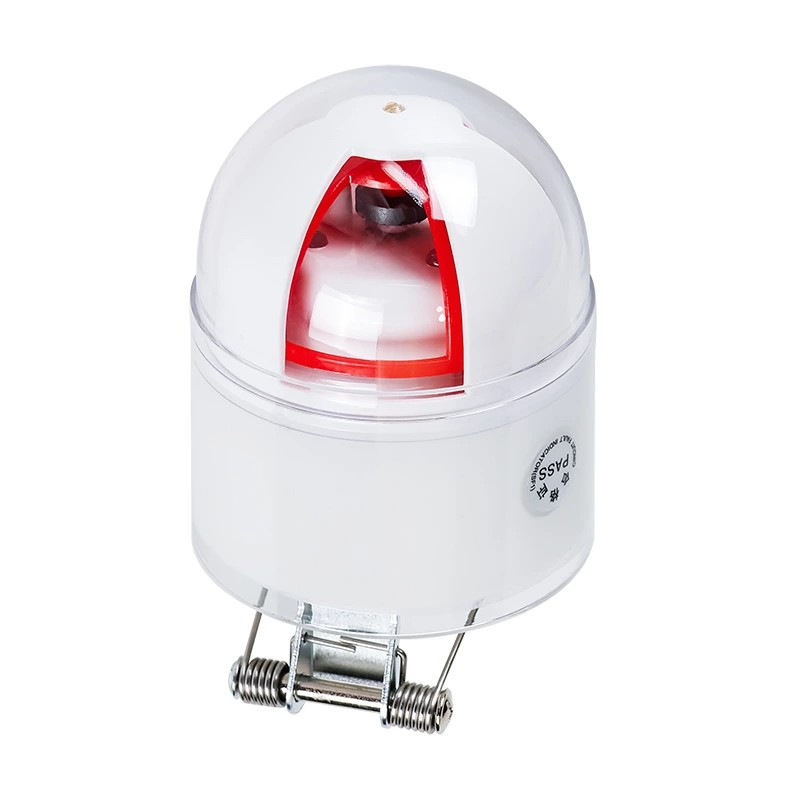

Ang kalidad na Four-in-one Compression Spring Suspended Fault Indicator JDG-F mula sa Comewill ay isang electromagnetic fault detection device na ginagamit sa medium at low voltage power distribution system. Tinutulungan nito ang mga field engineer na mabilis na matukoy ang seksyon ng isang linya kung saan nagkaroon ng short-circuit fault.
Prinsipyo ng paggawa
Kapag ang short-circuit current ay dumadaloy sa sinusubaybayang konduktor, nakita ng device ang biglaang pagbabago sa kasalukuyang.
Ang mekanismo ay nagti-trigger ng isang nakikitang pulang fault indicator card.
Maaaring makita ng mga maintenance team ang mga naka-activate na indicator sa linya.
Tinutukoy ang fault point sa pagitan ng huling naka-activate na indicator at ang unang hindi naka-activate na indicator.
Ang malinaw na paraan ng zoning na ito ay makabuluhang binabawasan ang oras ng inspeksyon kumpara sa mga manual line patrol.
Ang na-customize na Four-in-one na Compression Spring Suspended Fault Indicator na JDG-F ng Comewill ay malawakang ginagamit sa mga network ng pamamahagi ng kuryente kung saan nakakatulong ang mabilis na lokasyon ng fault na bawasan ang tagal ng pagkawala at pahusayin ang kahusayan sa pagpapanatili.
Ang isang kumpletong Four-in-one Compression Spring Suspended Fault Indicator JDG-F ay nagsasama ng ilang functional module na nagtutulungan upang matiyak ang maaasahang pagtuklas at indikasyon.
Kasalukuyan at Voltage Detection Module
Nararamdaman ng module na ito ang mga pagbabago sa kasalukuyang at boltahe sa linya gamit ang electromagnetic induction at electric field detection. Ang mga paraan ng sensing na ito ay hindi nangangailangan ng direktang pakikipag-ugnayan sa mga naka-energize na konduktor, na tumutulong sa pagpapabuti ng kaligtasan sa pag-install.
Fault Discrimination Circuit
Sinusuri ng panloob na circuit ang mga pagkakaiba-iba ng signal upang makilala ang aktwal na mga short-circuit fault mula sa pansamantalang pagbabagu-bago o pagbabago sa pagkarga. Pinapabuti ng mga imported na electronic component at microcontroller ang katatagan ng pagpoproseso ng signal.
Mechanical Indicator Drive System
Kapag nakumpirma na ang isang pagkakamali, ina-activate ng mekanismo ng drive ang red fluorescent indicator card, na mananatiling nakikita hanggang sa pag-reset. Ang mekanikal na istraktura ay dinisenyo para sa panlabas na pagiging maaasahan at pangmatagalang operasyon.
Pagpapakita ng Katayuan ng Fault
Gumagamit ang device ng maliwanag na pulang fluorescent coating upang matiyak ang malinaw na visibility sa panahon ng liwanag ng araw at sa ilalim ng mga kondisyon ng ilaw sa gabi. Ang mekanismo ng pagpapakita ay lumalaban sa pagkupas kahit na pagkatapos ng mahabang pagkakalantad sa ultraviolet radiation.
Awtomatikong Naantala na Pag-reset
Pagkatapos ma-clear ang kundisyon ng fault, awtomatikong magre-reset ang Four-in-one Compression Spring Suspended Fault Indicator JDG-F pagkatapos ng preset na pagkaantala. Binabawasan ng function na ito ang pangangailangan para sa manu-manong interbensyon sa mga malalayong lokasyon.
Upang suportahan ang pangmatagalang operasyon sa labas, ang Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F ay gumagamit ng mga espesyal na materyales at disenyo ng istruktura.
Aviation-Grade Housing
Ang panlabas na shell ay ginawa gamit ang high-strength aviation materials na may one-step molding technology. Ang paggamot sa ibabaw ng nanomaterial ay nagpapabuti ng paglaban sa kontaminasyon sa kapaligiran at pagtanda.
Magnetic na Bahagi ng Nickel-Plated
Ang mga pangunahing elemento ng magnetic ay nickel plated upang mapabuti ang magnetic conductivity at mapahusay ang pagganap ng electromagnetic sensing.
Paglaban sa Panahon
Ang istraktura ng enclosure ay idinisenyo upang labanan ang:
UV radiation
Ulan at alikabok
Ang pagbuo ng polusyon
Ang konstruksiyon na ito ay nagbibigay-daan sa device na mapanatili ang matatag na pagganap sa mga kapaligiran sa pamamahagi ng kuryente sa labas.
Ang maaasahang operasyon sa loob ng maraming taon ay mahalaga para sa mga kagamitan sa pagsubaybay sa linya ng pamamahagi.
Kasama sa Four-in-one Compression Spring Suspended Fault Indicator JDG-F ang:
Mataas na pagganap ng sistema ng baterya na may buhay ng serbisyo na higit sa 8 taon
Disenyo ng electronic circuit na may mababang kapangyarihan
Kontrol na nakabatay sa microcontroller para sa matatag na operasyon
Nakakatulong ang mga feature na ito na matiyak na patuloy na gumagana ang device sa maraming cycle ng inspeksyon nang walang madalas na maintenance.
Ang Four-in-one Compression Spring Suspended Fault Indicator JDG-F ay idinisenyo para sa live-line na pag-install, na nangangahulugang maaaring i-mount ang device nang hindi isinasara ang linya ng pamamahagi.
Compression Spring Suspended Structure

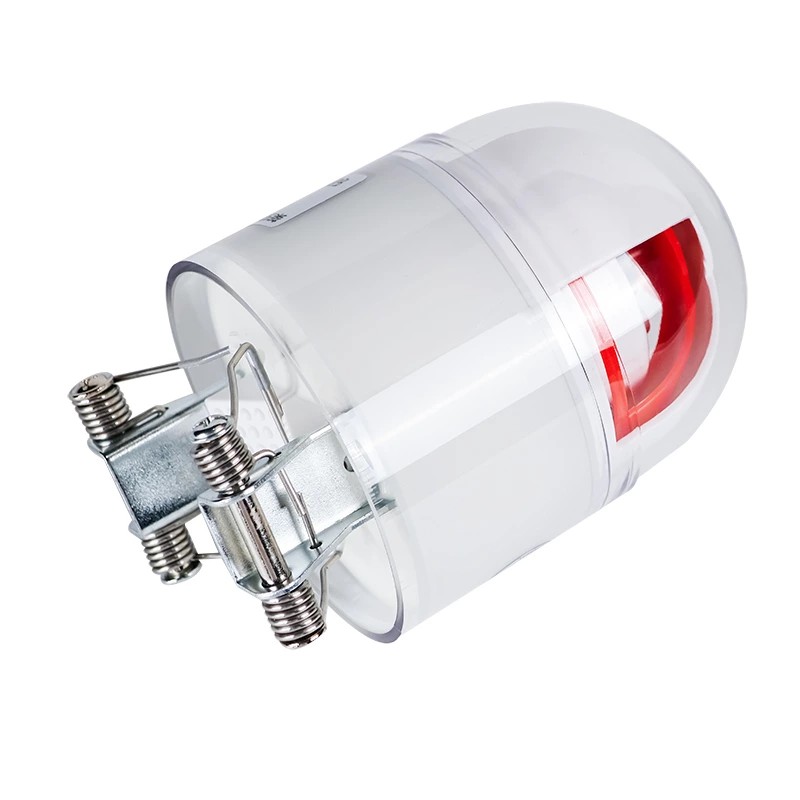

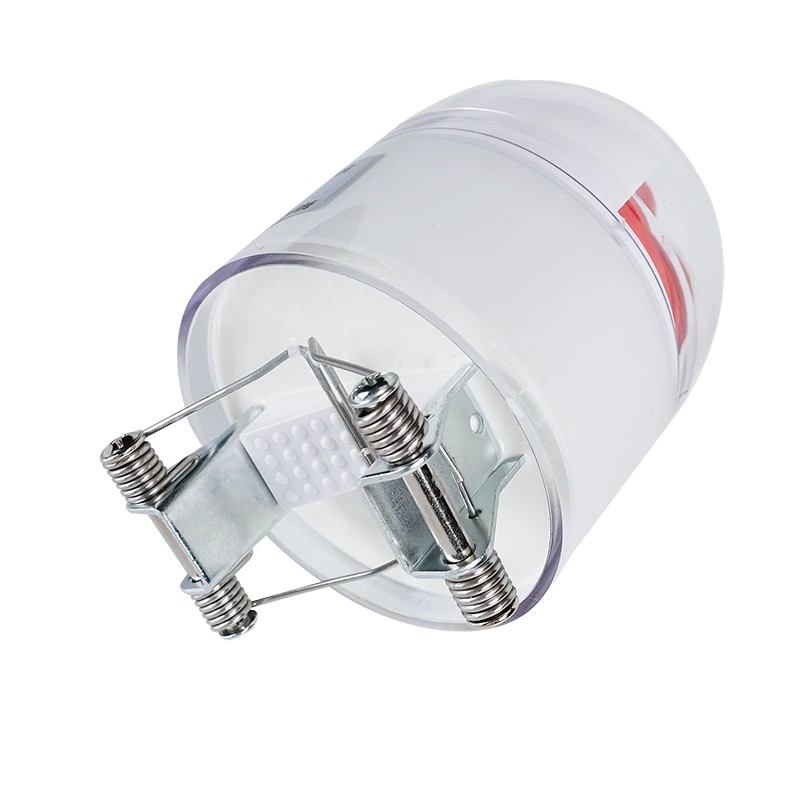

Ang indicator ay gumagamit ng isang card-wire compression spring structure, na nagbibigay-daan dito na mag-clamp nang secure sa mga overhead conductor.
Ang mga pangunahing katangian ng pag-install ay kinabibilangan ng:
Pag-install nang walang pagputol ng mga conductor
Hindi na kailangan para sa pagkawala ng kuryente sa panahon ng pag-install
Katatagan ng mekanikal sa parehong hubad at insulated na mga konduktor
Tinutulungan ng disenyong ito ang mga utility na mag-deploy ng mga fault indicator sa mga distribution network na may kaunting abala sa pagpapatakbo.
Ang Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F ay ginagamit sa ilang senaryo ng pamamahagi ng kuryente:
Mga Linya sa Pamamahagi ng Overhead
Naka-install sa mga konduktor ng poste ng utility upang makita at magpakita ng mga short-circuit fault.
Cable Distribution Systems
Ginagamit sa mga overhead insulated cable o underground cable transition.
Pagsubaybay sa Network ng Pamamahagi
Tumutulong sa mga maintenance team na mabilis na matukoy ang mga seksyon ng fault at ayusin ang mga naka-target na inspeksyon.
Mga Operasyon sa Pagpapanatili ng Utility
Sinusuportahan ang mas mabilis na pag-troubleshoot at binabawasan ang oras na ginugol sa full-line patrol inspection.
Bilang isang tagagawa at pabrika ng China, ang Comewill ay nagbibigay ng suporta sa produksyon at supply para sa mga device sa pagsubaybay sa network ng pamamahagi.
Kasama sa mga kakayahan ang:
OEM at customized na mga configuration ng produkto
Matatag na kapasidad ng produksyon para sa mga proyekto sa engineering
Kontrol sa kalidad sa panahon ng pagmamanupaktura at pagpupulong
Ang Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F ay available para sa mga pandaigdigang utility, engineering contractor, at mga distributor ng electrical equipment na naghahanap ng isang supplier sa China ng mga fault detection device na ginawa sa China.
Prinsipyo ng short circuit detection:

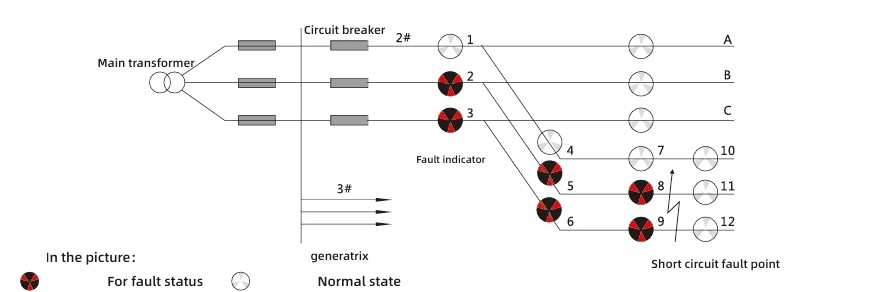

Batay sa mga katangian ng mga short-circuit fault, ang criterion ng pagkilos ay ang biglaang pagbabago sa kasalukuyang sinamahan ng power failure ng protection device. Ang lohika ng interpretasyon ng fault indication diagram ay ang mga sumusunod: kung ang mga indicator 2, 5, at 8 ng phase A at mga indicator 3, 6, at 9 ng phase C ng linya 2 ay nagiging pula lahat, habang ang mga indicator 11 at 12 ay nananatiling puti, pagkatapos ay matutukoy na ang isang short-circuit na fault ay naganap sa papalabas na punto ng linya.
| Naaangkop na antas ng boltahe | 6~35KV | |
| Naaangkop na kasalukuyang wire | ≤600A | |
| Naaangkop na diameter ng wire | 16mm²≤d≤240mm² | |
| Oras ng pagtugon sa pagkilos | 0.06s≤t≤3s | |
| Oras ng pag-reset ng aksyon | 6/12/24/36 na oras opsyonal | |
| Bilang ng aksyon | ≥5000 beses | |
| Static na pagkonsumo ng kuryente | ≤10μw | |
| kapaligiran ng trabaho | temperatura | -35℃~+75℃ |
| kahalumigmigan | ≤95%RH(walang condensation) | |
| altitude | ≤1000 metro | |
