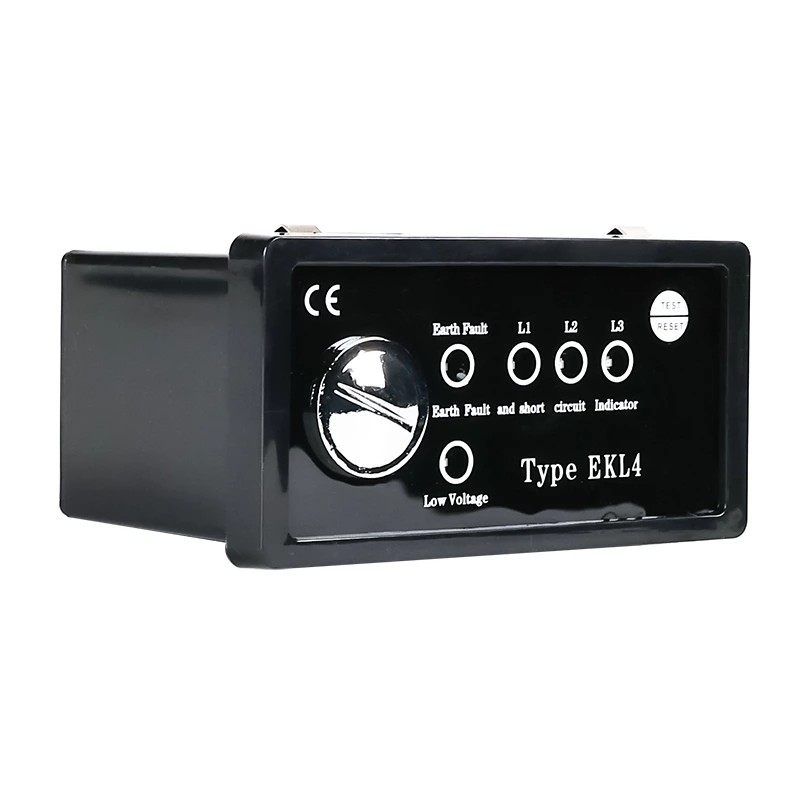

Ang pinakamalaking trabaho nitong Panel Type Fault Indicator EKL4 ay ang paghuli ng mga pangunahing pagkakamali nang maaga at sumisigaw para sa amin kaagad. Doon papasok ang short-circuit current alarm at grounding alarm — sinasaklaw ng mga ito ang dalawang pinakakaraniwang gulo na mararanasan mo sa mga linyang may mataas na boltahe.

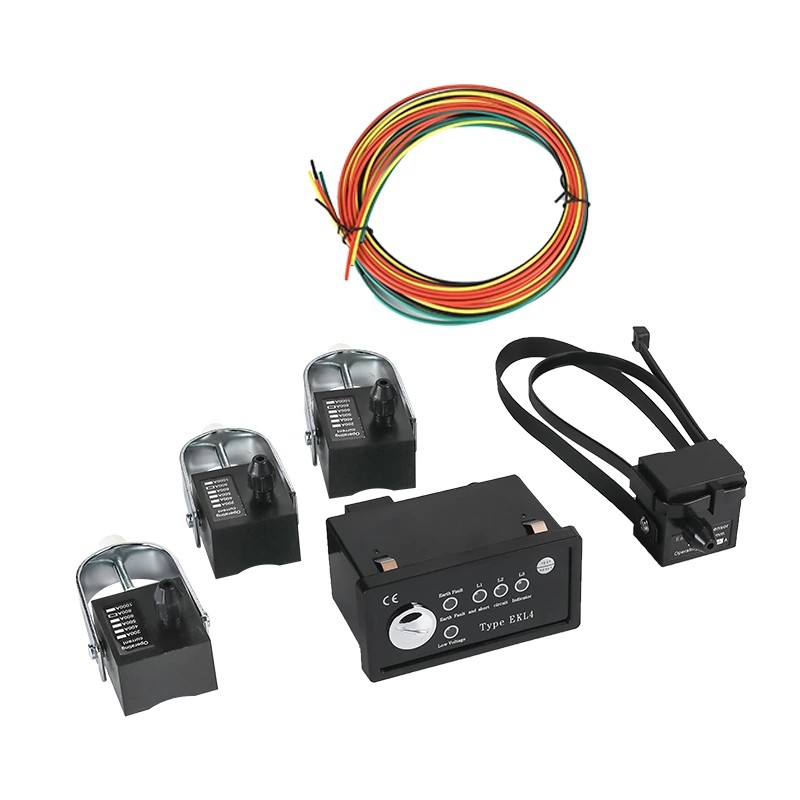

Magsimula tayo sa short-circuit kasalukuyang alarma. Ang device ay may built-in na sensor na nakadikit sa mga high-voltage na cable na iyon 24/7, nanonood sa mga ito habang tumatakbo ang mga ito. Bago ito ipadala, maaari naming itakda ang kasalukuyang threshold ng short-circuit upang tumugma nang eksakto sa kung ano ang kailangan ng system ng user — walang one-size-fits-all na basura dito. Sa sandaling tumama o lumampas ang kasalukuyang linya sa itinakdang numero na iyon, ang short-circuit sensor ay nag-shoot kaagad ng signal ng alarma sa pangunahing unit sa pamamagitan ng optical fiber. Optical fiber ang paraan upang pumunta, sa totoo lang — ito ay napakatatag at hindi nagugulo ng panghihimasok. Kailangan iyon para sa mga malupit na lugar sa labas, tulad ng mga construction site kung saan mayroong lahat ng uri ng ingay sa kuryente, o malayuang rural power grid kung saan ang panahon ay nasa buong lugar. Kapag nakuha ng pangunahing unit ang signal na iyon, gumagawa ito ng dalawang bagay kaagad: una, sinisindi nito ang kaukulang alarm light sa panel, para makita ito ng mga nasa field sa loob ng ilang segundo. Pangalawa, maaari nitong ipadala ang signal na iyon nang diretso sa central main control system. Nangangahulugan iyon na pareho ang patrol team na nasa linya at ang mga lalaki sa opisina ay nakakakuha ng alerto sa parehong oras — walang lag, na nakakabawas sa aming oras ng pagtugon nang malaki.

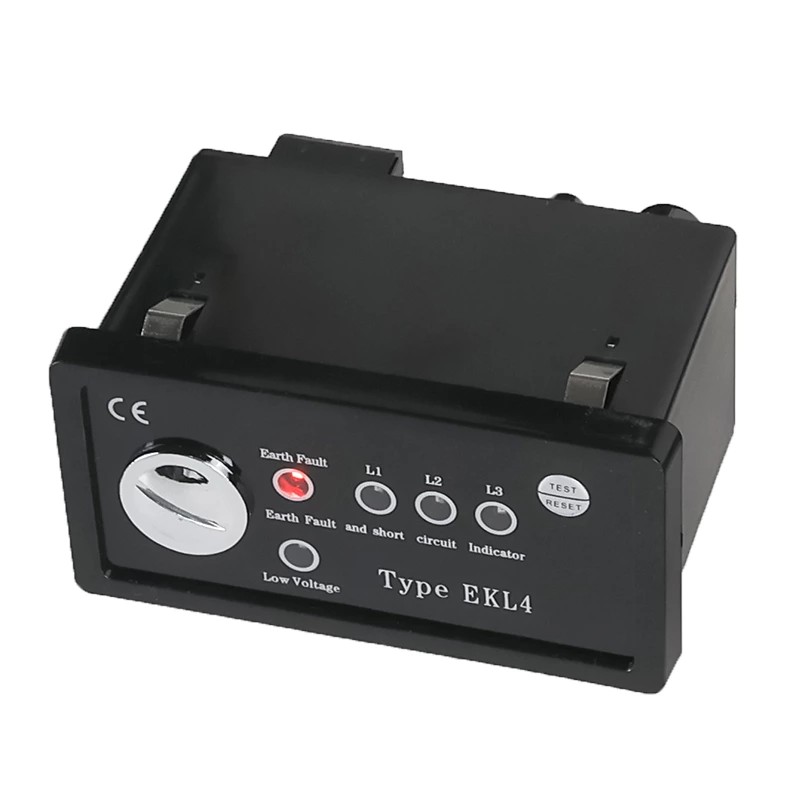

Pagkatapos ay mayroong grounding alarm — ito ay hindi mapag-usapan, walang dalawang paraan tungkol dito. Ang Panel Type Fault Indicator EKL4 ay humihinto sa mga panganib sa electric shock at pinipigilan ang system mula sa pagprito ng mga grounding fault. Gumagamit ang system ng mga espesyal na grounding sensor para mabantayan ang grounding current ng mga cable ng user. Tulad ng short-circuit threshold, ang trigger value para sa grounding alarm ay maaaring i-tweak bago ihatid upang magkasya sa anumang kailangan ng user. Kapag ang kasalukuyang nasa grounding circuit ay tumama o lumampas sa itinakdang halaga, ang grounding sensor ay nagpapadala ng alarma sa pangunahing yunit. Ang pangunahing yunit ay nag-iilaw sa tamang ilaw ng alarma, at maaari ring i-shoot ang signal sa pangunahing sistema ng kontrol. Ang function na ito ay isang lifesaver sa mga urban power distribution network, kung saan ang mga cable ay siksikan na parang sardinas. Ang mga grounding fault dito ay delikado talaga kung hindi mo sila mahuli nang mabilis, at ang alarm na ito ang ating unang linya ng depensa.
Kapag tumunog na ang alarm, idinisenyo ang function ng pag-reset na maging kasingdali hangga't maaari para sa aming mga on-site na team. Mayroong dalawang opsyon — awtomatiko at manu-mano — kaya umaangkop ito sa kahit anong sitwasyon natin doon.br>br>
Una, awtomatikong pag-reset. Maging tapat tayo — ang mga maintenance team ay halos palaging puno ng isang milyong bagay nang sabay-sabay. Kung nag-alarm ang indicator ngunit hindi namin magawang i-reset ito nang manu-mano sa loob ng 8 oras, awtomatikong nagre-reset ang device sa sarili nito. Ito ay isang malaking time-saver, lalo na para sa mga koponan na kailangang sumaklaw sa malalaking linya ng mga linya ng kuryente. Hindi mo kailangang magpadala ng taong nagmamaneho palabas sa ilang malayong lugar, mahirap maabot para lang pindutin ang isang reset button pagkatapos maayos na ang fault — inaalagaan ito ng device nang mag-isa.
Pagkatapos ay mayroong manu-manong pag-reset. Kung mabilis nating ayusin ang fault at gusto nating i-clear agad ang alarm, ang kailangan lang nating gawin ay pindutin ang clear button sa main unit panel. Ang agarang pag-reset na ito ay nagpapanatili sa status ng system na maganda at malinaw, kaya hindi tayo malito sa mga bagong alarm sa susunod. Napakasimpleng gawin — walang espesyal na tool, walang kinakailangang teknikal na kaalaman. Tamang-tama para sa aming mga tao sa larangan na kailangang magpatuloy sa paglipat at tapusin ang trabaho nang mahusay.

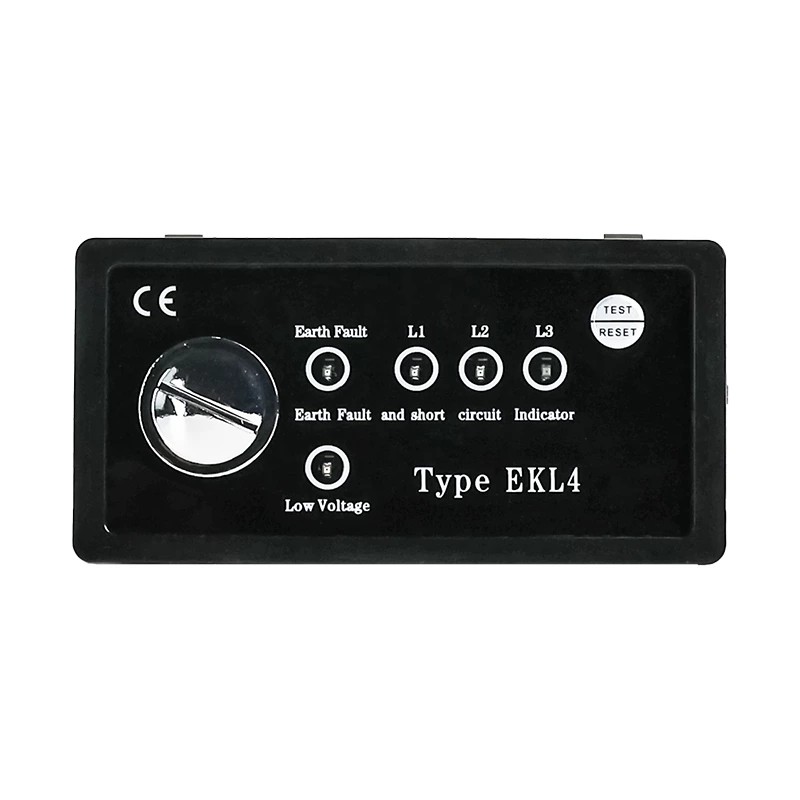

Maganda lang ang isang device kung gumagana ito kapag may fault — kaya naman napakahalaga ng self-test function. Nagbibigay-daan ito sa amin na suriin kung gumagana nang tama ang bagay nang hindi inilalabas ang lahat ng uri ng kumplikadong kagamitan sa pagsubok. Ang gagawin mo lang ay pindutin nang matagal ang clear button sa panel sa loob ng 2 segundo, at ito ay mapupunta sa self-test mode. Kung magsisimulang mag-flash ang lahat ng Panel Type Fault Indicator EKL4 na ilaw sa panel, nangangahulugan iyon na gumagana ang bawat bahagi ng device tulad ng nararapat. Palagi naming inirerekomendang regular na gawin ang pagsusuring ito — lalo na bago ang mga oras ng peak power, tulad ng tag-araw kapag ang lahat ay nagpapatakbo ng AC o taglamig kapag ang mga heater ay naka-crank, o pagkatapos ng masamang panahon tulad ng mga bagyo o snowstorm na maaaring makagulo sa kagamitan. Ito ay isang mabilis na pagsusuri na nagbibigay sa amin ng kapayapaan ng isip, alam na ang indicator ay makakahuli ng mga pagkakamali kapag sila ay lumitaw. Ito ay higit na mahalaga sa mga kritikal na lugar, tulad ng mga grids ng kuryente sa ospital kung saan ang pagkawala ng kuryente ay maaaring maging buhay-o-kamatayan, o mga pang-industriyang linya ng produksyon kung saan ang downtime ay nagkakahalaga ng malaking halaga — kung ang device ay nabigo doon, ang mga pagkalugi ay malaki.
Ang mababang baterya (mababang boltahe) na alarma ay madaling makaligtaan, ngunit ito ay susi sa pagpapanatiling gumagana ang device nang walang tigil. Maraming fault indicator ang tumatakbo sa mga baterya, lalo na sa mga lugar kung saan hindi ka madaling ma-tap sa power. Ang function na ito ay nanonood ng antas ng baterya sa real time. Kapag masyadong mababa ang boltahe ng baterya, magti-trigger ang device ng mahinang alarma ng baterya — kadalasang may partikular na indicator light sa panel. Nagbibigay ito sa amin ng maraming oras upang palitan ang baterya bago mamatay ang device nang hindi inaasahan. Isipin kung ang bagay ay nag-shut down na sanhi ng pagkamatay ng baterya at hindi nakuha ang isang fault - na maaaring humantong sa mahabang pagkawala ng kuryente, o kahit na mga panganib sa kaligtasan. Ang function na ito ay nagliligtas sa amin mula sa abala na iyon, lalo na sa mga malalayong lugar kung saan ang pagmamaneho palabas para lang masuri ang mga antas ng baterya ay tumatagal nang walang hanggan.
Wala sa mga function na ito ang gumagana nang nag-iisa — Nagtutulungan silang lahat para gawing mas madali at mas ligtas ang pagpapanatili ng linya ng kuryente. Gamitin natin ang isang urban underground cable network bilang isang halimbawa. Kung may nangyaring grounding fault, kukunin ito kaagad ng grounding sensor at magpapadala ng alarm sa pangunahing unit. Ang pangunahing yunit pagkatapos ay inaalertuhan kaming dalawa sa field at sa control center. Hinahanap namin ang mali, ayusin ito, pagkatapos ay pindutin ang manual reset button upang i-clear ang alarma. Bago kami mag-pack up at umalis, gumagawa kami ng mabilis na self-test para matiyak na gumagana pa rin ang device. Kung nakalimutan nating i-reset ito, magsisimula ang awtomatikong pag-reset pagkatapos ng 8 oras, kaya walang problema. At kung ubos na ang baterya, ipinapaalam sa amin ng mahinang alarma ng baterya na palitan ito sa susunod na nasa lugar kami. Sinasaklaw ng maayos na daloy ng trabaho na ito ang bawat hakbang ng paghawak ng isang pagkakamali, nakakatipid sa atin ng oras at nagbabawas sa mga hangal na pagkakamali ng tao.
| Short circuit alarm | 50~1000A(factory adjustable) Error±5%,factory output:600A |
| Short circuit overcurrent response time | 0.03-5S(factory adjustable), factory:0.25 |
| Grounding alarm | 10-100A(factory adjustable) Error±10%,factory output:20A |
| Ground overcurrent na oras ng pagtugon | 0.03S~55(factory adjustable), factory:0.25 |
| Over temperature alarm | 20~80℃(factory adjustable) Error±1℃,ex factory:80℃ |
| Dry contact capacity para sa over temperature tripping | 230V/AC-0.1A,30V/DC-1A |
| Short circuit grounding remote relay | 230V/AC-0.1A,30V/DC-1A |
| Over temperature alarm | Mga output ng relay ng 3 cycle (2 segundo bawat isa) Itakda sa 750mS, i-reset sa 1250mS) |
| Awtomatikong pag-reset ng oras | 75~45h (factory adjustable), factory time:8h |
| Naka-standby na kasalukuyang | ≤5μA |
| Antas ng boltahe | Mas mababa sa 20KV |
| Kakayahang makatiis sa kasalukuyang | 31.5KA/4S |
| Static na pagkonsumo ng kuryente | ≤10μw |
| Bilang ng aksyon | ≥4000 beses |
| Kapasidad ng baterya | 3.6 Lithium na baterya 2Ah |
| Antas ng proteksyon ng paalala | Host IP40, sensor Ip65 |
| kapaligiran sa trabaho | -25℃~+75℃ |
| ≤95%RH(walang condensation) | |
| ≤1000 metro |
