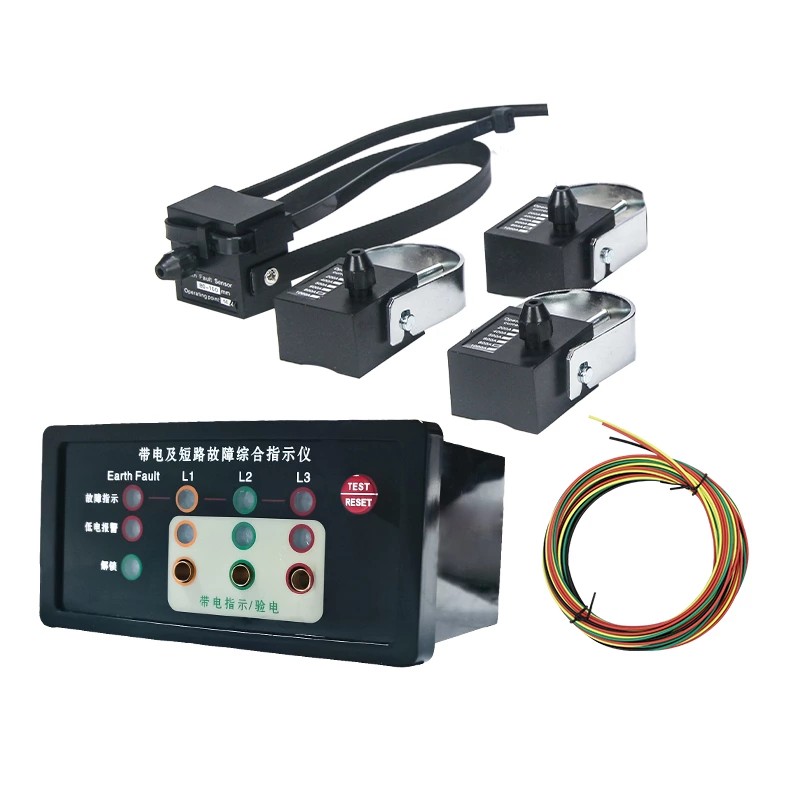

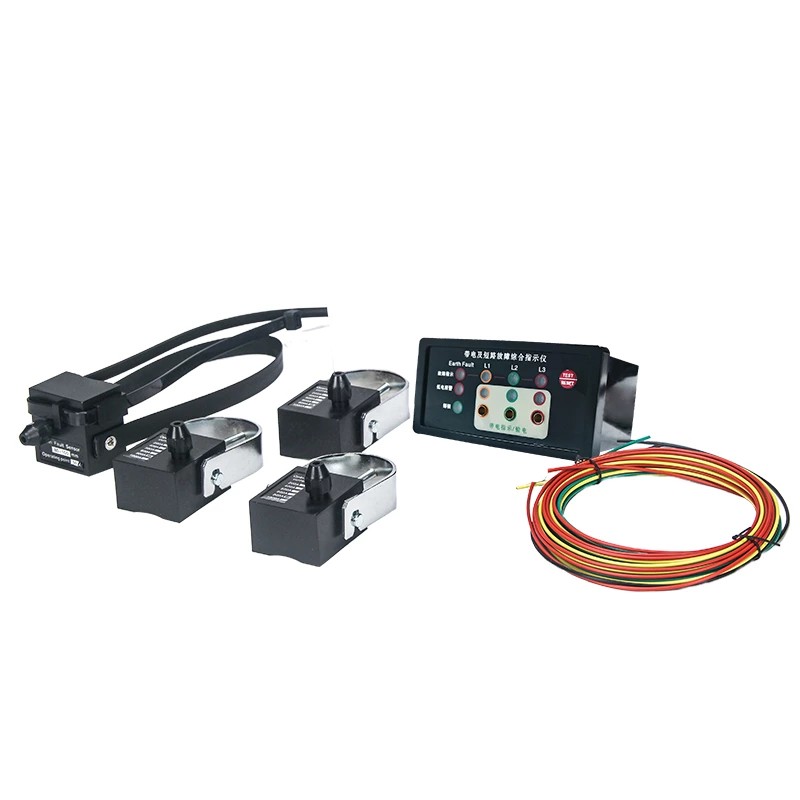

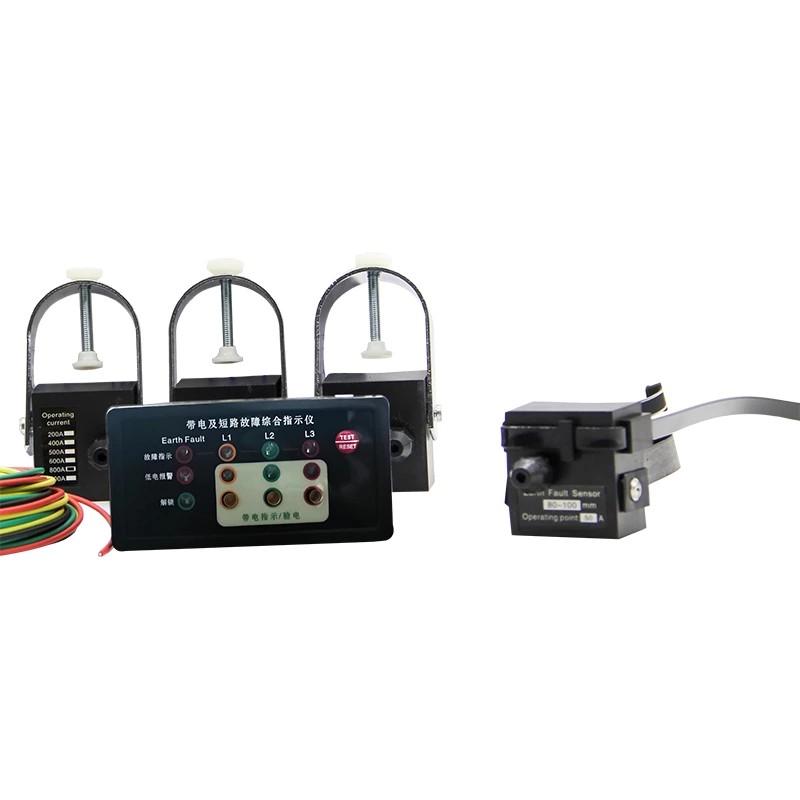

Ang EKL-4DXN Line Fault Indicator na may Live Status ay isang online monitoring device na binuo ng Comewill partikular para sa high-voltage switchgear at distribution network na mas mababa sa 20kV. Isinasama ng device na ito ang fault detection, live indication, at phase verification function. Gamit ang isang modular na disenyo at fiber optic na teknolohiya ng komunikasyon, maaari itong gumana nang matatag sa mga kumplikadong electromagnetic na kapaligiran, na nagbibigay ng maaasahang suporta para sa araw-araw na inspeksyon at pag-diagnose ng fault sa mga power system.
Short Circuit Fault Alarm
Kapag nagkaroon ng short circuit sa linya, ang short-circuit sensor na nakapaloob sa EKL-4DXN Line Fault Indicator na may Live Status ay agad na nakukuha ang fault current at nagpapadala ng alarm signal sa host computer sa pamamagitan ng fiber optic cable. Ang fiber optic na komunikasyon ay may malakas na anti-interference na mga kakayahan, na iniiwasan ang impluwensya ng electromagnetic na ingay sa loob ng switchgear sa signal transmission. Sa pagtanggap ng signal, ang host computer ay nagti-trigger ng kaukulang short-circuit fault indicator light, na tumutulong sa on-site personnel na mabilis na mahanap ang sira na circuit.
Ground Fault Alarm
Patuloy na sinusubaybayan ng grounding sensor ang zero-sequence current ng linya. Kapag ang ground fault current ay umabot o lumampas sa preset na threshold ng alarma, ang sensor ay nagpapadala ng signal sa pangunahing unit sa pamamagitan ng optical fiber, at ang pangunahing unit ay agad na ina-activate ang ground fault alarm. Nakakatulong ang function na ito na matukoy nang maaga ang mga ground fault, pinipigilan ang karagdagang pagkasira ng insulation ng kagamitan, at binabawasan ang panganib ng electric shock.

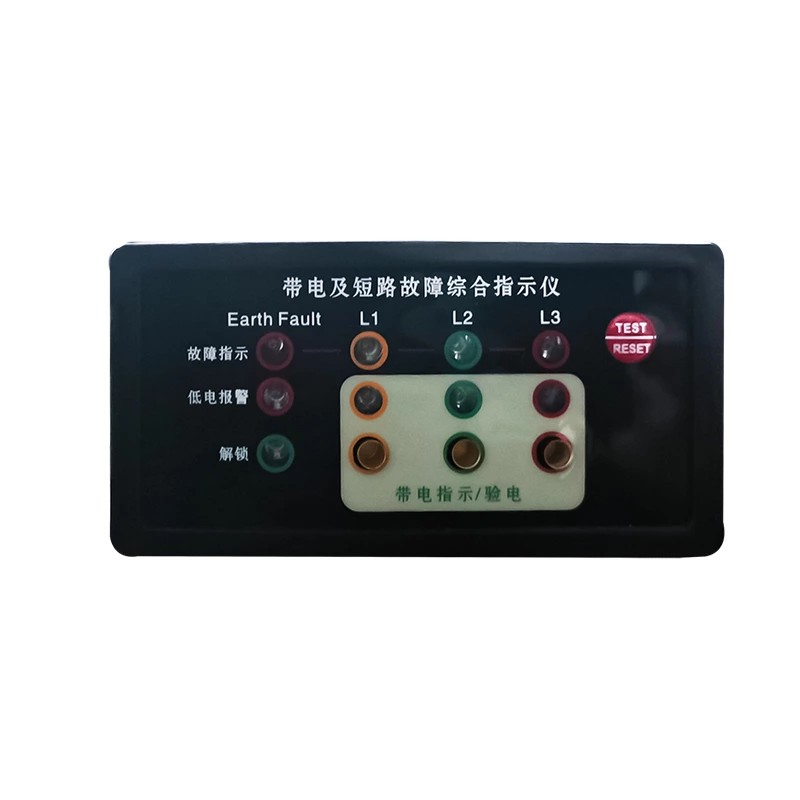

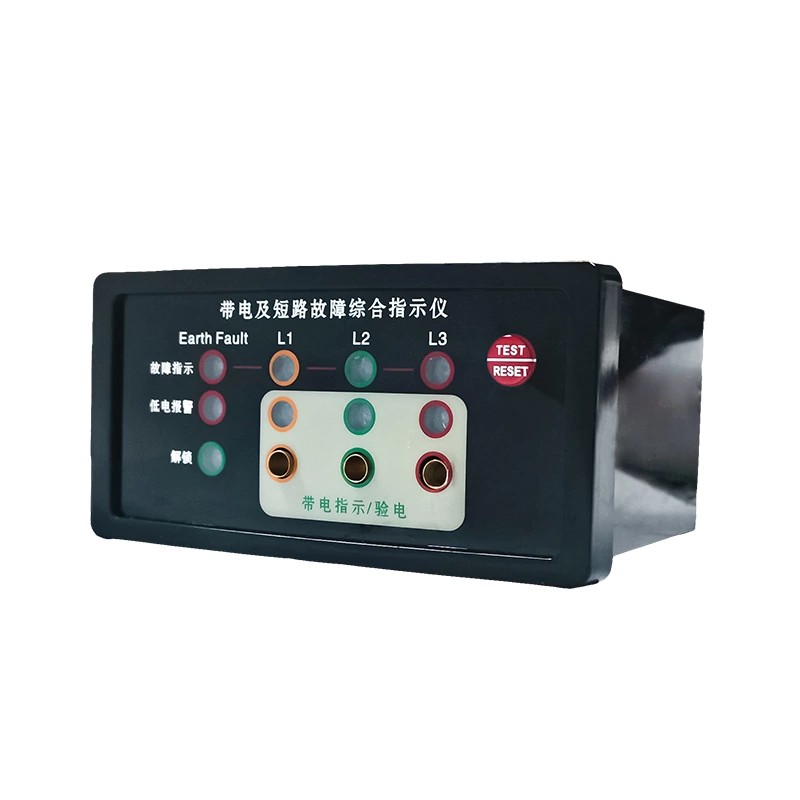

High Voltage Live Status Indicator: Ang Quality EKL-4DXN Line Fault Indicator na may Live Status ay patuloy na sinusubaybayan ang live na status ng mga high-voltage na linya. Ang pangunahing panel ng yunit ay nilagyan ng mataas na liwanag na mga tagapagpahiwatig ng LED, na naaayon sa mga yugto ng L1, L2, at L3 ayon sa pagkakabanggit. Ang dalas ng pagkislap ng mga tagapagpahiwatig ay halos sumasalamin sa antas ng boltahe. Direktang pinapagana ang mga LED mula sa high-voltage electric field, nang hindi nauubos ang built-in na baterya ng pangunahing unit. Tinitiyak ng disenyong ito ang pagpapatuloy ng indikasyon ng live na status at pinahaba ang kabuuang buhay ng baterya.
High Voltage Phase Verification: Ang pangunahing panel ng unit ay may nakalaang phase verification interface. Maaaring gamitin ng mga tauhan ng pagpapanatili ang interface na ito upang subukan at kumpirmahin ang katumpakan ng high-voltage na live input signal at fault indication. Ang paggamit ng function na ito upang i-verify ang phase bago magsagawa ng koneksyon sa linya o maintenance work ay nakakatulong na maiwasan ang mga pagkabigo ng kagamitan na sanhi ng mga error sa phase.
Upang umangkop sa iba't ibang ritmo ng trabaho sa iba't ibang mga site, ang EKL-4DXN ay nag-aalok ng tatlong reset mode:
Awtomatikong I-reset: Pagkatapos maalis ang fault, maaaring awtomatikong i-reset ang device sa isang preset na oras. Kasama sa mga opsyonal na agwat ng pag-reset ang 8 segundo, 12 oras, 24 na oras, at 48 oras (default ng factory ay 12 oras). Ang mode na ito ay angkop para sa hindi nag-aalaga o malayong mga site, na binabawasan ang dalas ng mga on-site na pag-reset ng mga tauhan ng pagpapanatili.
Manu-manong Pag-reset: Pagkatapos malutas ang kasalanan, maaaring direktang pindutin ng mga tauhan sa site ang "I-reset/Pagsubok" na buton sa EKL-4DXN Line Fault Indicator na may panel ng Live Status upang agad na i-clear ang status ng alarma, na tinitiyak na ang indikasyon ng device ay naaayon sa kasalukuyang status ng linya.
Remote Reset: Sinusuportahan ng device ang pagpapadala ng mga signal ng alarm sa control center at maaari ding tumanggap ng mga remote reset command mula sa control center. Para sa malalaking distribution network na may maraming malayuang device, tinutulungan ng function na ito ang mga dispatcher na malayuang pamahalaan ang status ng device, na binabawasan ang mga hindi kinakailangang pagbisita sa site.
Awtomatikong Pag-andar ng Pagsusuri: Upang matiyak na ang kagamitan ay nasa normal na kondisyon ng pagtatrabaho, maaaring pindutin ng user ang "I-reset/Pagsusuri" na buton sa pangunahing panel ng yunit. Sa oras na ito, ang L1, L2, L3, at L4 indicator lights ay magki-flash ng siyam na beses at pagkatapos ay awtomatikong magre-reset. Ang pagsubok ay maaari ding manu-manong wakasan sa pamamagitan ng pagpindot muli sa pindutan. Ang simpleng proseso ng self-test na ito ay tumutulong sa mga tauhan na mabilis na makumpirma na ang mga function ng indicator ay normal bago ang operasyon, na inaalis ang pangangailangan na magdala ng karagdagang mga instrumento sa pagsubok.
Mababang Boltahe na Alarm:
Ang EKL-4DXN Line Fault Indicator na may Live Status ay pinapagana ng built-in na lithium battery. Kapag ang boltahe ng baterya ay mas mababa kaysa sa normal na saklaw ng pagpapatakbo, ang device ay magti-trigger ng mababang boltahe na alarma, na mag-uudyok sa gumagamit na palitan ang baterya sa tamang oras. Tinutulungan ng function na ito na pigilan ang device na hindi maipakita nang tumpak ang impormasyon ng fault dahil sa pagkaubos ng baterya, kaya napapanatili ang tuluy-tuloy na pagiging maaasahan ng kagamitan.
Bilang isang propesyonal na tagagawa, pinapayagan ng Comewill ang mga user na ayusin ang maramihang mga parameter ng alarma ayon sa aktwal na mga kondisyon ng operating. Kung ito man ay ang short-circuit current threshold, ground current threshold, o awtomatikong pag-reset ng oras, lahat ay maaaring itakda on-site, na nagbibigay-daan sa kagamitan na umangkop sa iba't ibang kondisyon ng linya at mga kinakailangan sa pagpapatakbo.
| Short circuit alarm | 50~1000A(factory adjustable) Error±5%,factory output:600A |
| Short circuit overcurrent response time | 0.03-5S(factory adjustable), factory:0.25 |
| Grounding alarm | 10-100A(factory adjustable) Error±10%,factory output:20A |
| Ground overcurrent na oras ng pagtugon | 0.03S~55(factory adjustable), factory:0.25 |
| Over temperature alarm | 20~80℃(factory adjustable) Error±1℃,ex factory:80℃ |
| Dry contact capacity para sa over temperature tripping | 230V/AC-0.1A,30V/DC-1A |
| Short circuit grounding remote relay | 230V/AC-0.1A,30V/DC-1A |
| Over temperature alarm | Mga output ng relay ng 3 cycle (2 segundo bawat isa) Itakda sa 750mS, i-reset sa 1250mS) |
| Awtomatikong pag-reset ng oras | 75~45h (factory adjustable), factory time:8h |
| Naka-standby na kasalukuyang | ≤5μA |
| Antas ng boltahe | Mas mababa sa 20KV |
| Kakayahang makatiis sa kasalukuyang | 31.5KA/4S |
| Static na pagkonsumo ng kuryente | ≤10μw |
| Bilang ng aksyon | ≥4000 beses |
| Kapasidad ng baterya | 3.6 Lithium na baterya 2Ah |
| Antas ng proteksyon ng paalala | Host IP40, sensor Ip65 |
| kapaligiran sa trabaho | -25℃~+75℃ |
| ≤95%RH(walang condensation) | |
| ≤1000 metro |
