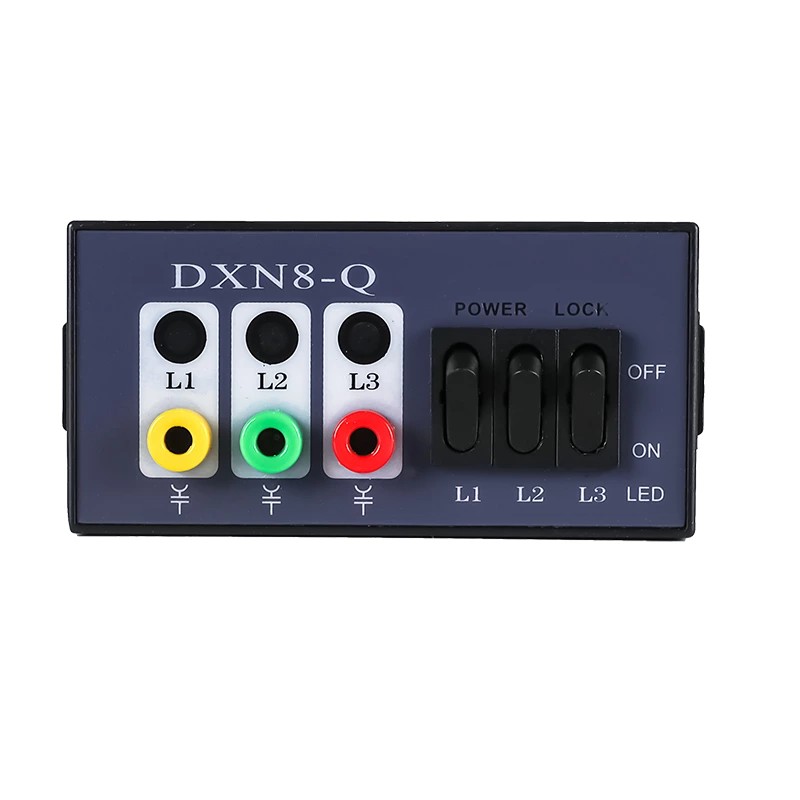

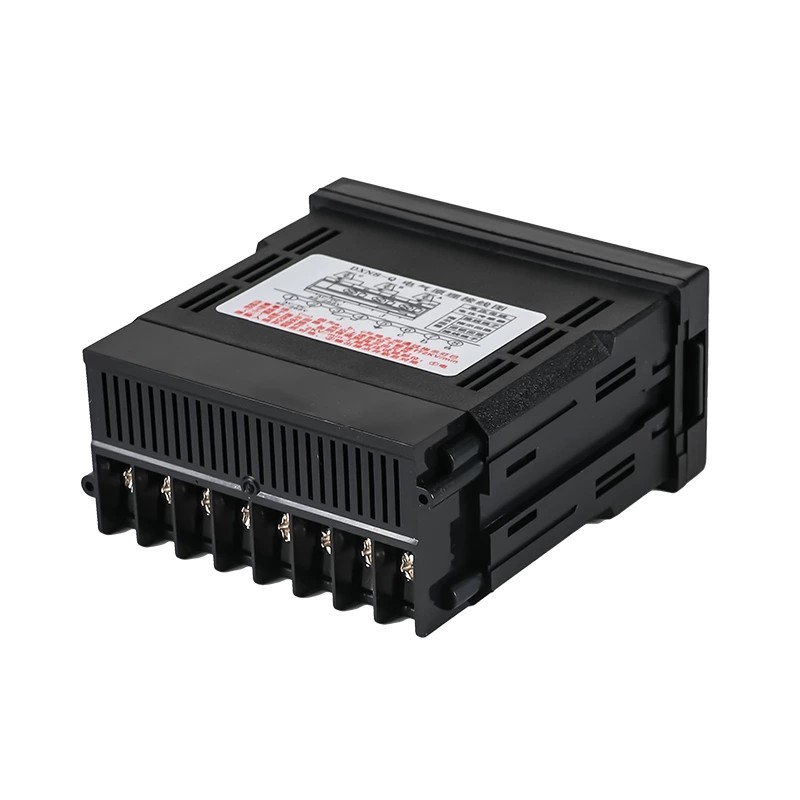

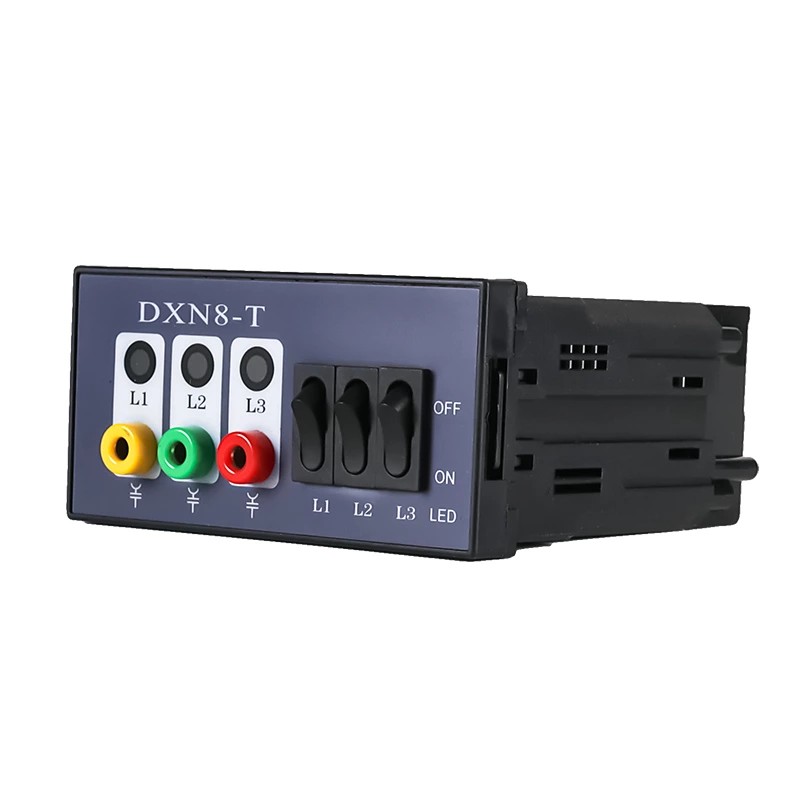

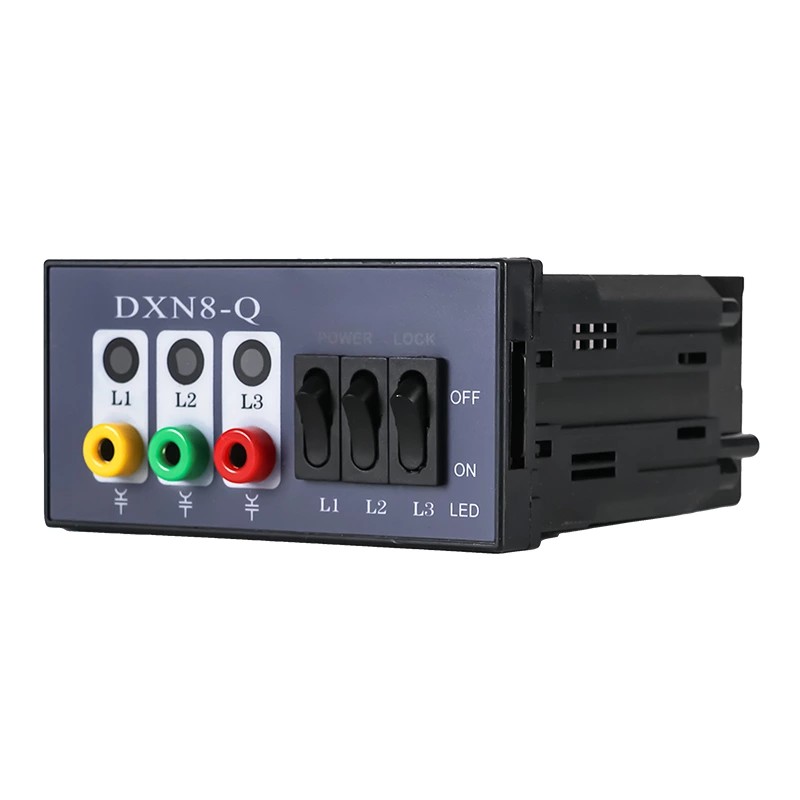

Indoor High-Voltage Live Display Device DXN8-T/Q Interlock Type

Bilang isang propesyonal na manufacturer sa China, gusto ng Comewill na bigyan ka ng de-kalidad na Indoor High-Voltage Live Display Device DXN8-T/Q Interlock Type, na idinisenyo upang direktang i-mount sa panloob na high-voltage na kagamitan, at ang tanging trabaho nito ay hayaan kang sabihin sa isang sulyap kung may kuryenteng dumadaan dito. Para sa mga on-site na electrician at maintenance crew, ang bagay na ito ay nakakatipid ng napakaraming problema — hindi na makikigulo sa mga nakakapagod, nakakaubos ng oras na mga hakbang sa pag-detect. Nagbibigay ito ng napakalinaw na mga senyas sa kaligtasan kaagad, na talagang nakakabawas sa panganib ng mga electric shock mula sa maling paghuhusga kung live ang isang device.

Mga pangunahing tampok:

Super intuitive na epekto ng babala: Kapag ang kagamitan ay may mataas na boltahe, ang mga LED na ilaw sa display window ay talagang kumikislap — ito ay parang isang malaking paalala na kapansin-pansing nagsasabing "high voltage live, huwag lumapit!". Kung walang boltahe, ang display ay ganap na madilim, walang ilaw. Walang nakalilitong signal, kaya masasabi mong ligtas ito sa loob ng ilang segundo, kahit na ilang hakbang ang layo. Gumagamit kami ng mga high-brightness na LED na partikular, kaya madaling makita ang mga ito kahit na sa maliwanag at maliwanag na mga electrical room na iyon.

Matigas at sapat na maaasahan para sa on-site na paggamit: Ang shell ay gawa sa pang-industriya na flame-retardant na plastik na ABS. Kakayanin ng mga bagay na ito ang paggalaw at pag-install nang maraming beses — hindi ito madaling makamot at maaaring magkaroon ng kaunting bukol dito at doon. Pinakamahalaga, ito ay isang top-notch insulator, kaya pinapanatili nito ang mga electric field sa tseke at pinipigilan ang mga aksidenteng shocks. Kahit na sa mga de-koryenteng silid na maalikabok, medyo mahalumigmig, o may malaking pagbabago sa temperatura, ito ay gumagana nang matatag bilang isang bato, walang mga glitches.

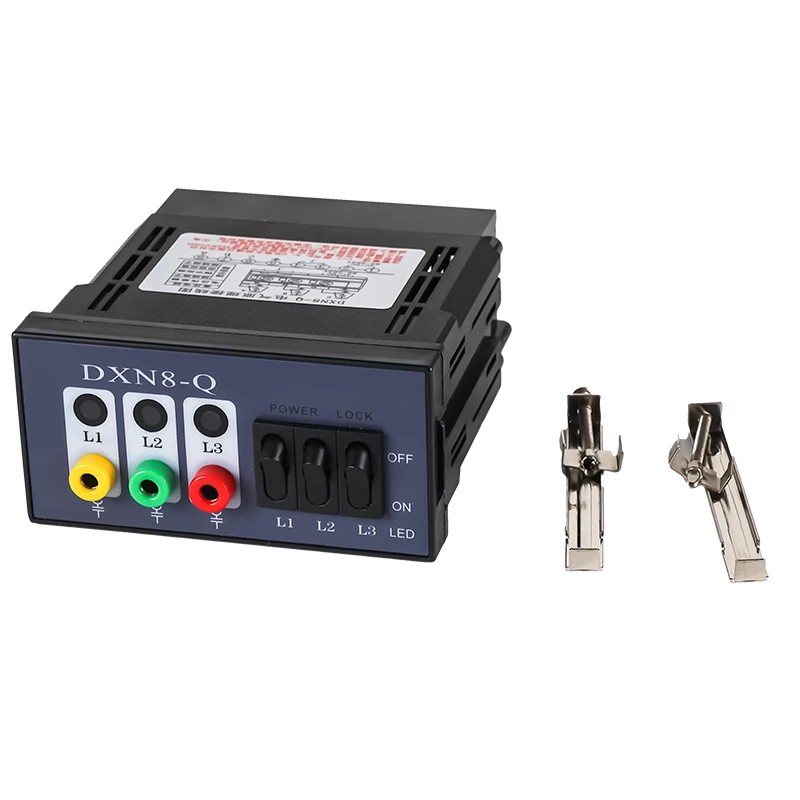

Ang pag-install ay madali: Ang indicator ay may kasamang pre-drilled standard na mga butas, kaya hindi mo na kailangang magsukat at mag-drill sa site — makatipid ng isang toneladang oras. Nagtatapon din kami ng isang buong hanay ng mga mounting na bahagi sa pakete: mga turnilyo, gasket, lahat ng kailangan mo. Ang mga on-site na koponan ay hindi nangangailangan ng anumang mga espesyal na tool o upang gumawa ng kumplikadong gawain sa pag-debug. Maaari nila itong ayusin at handang gamitin sa loob lamang ng ilang minuto, na nakakabawas din sa mga gastos sa paggawa.

Mga Karaniwang Lokasyon ng Pag-install

Itong Indoor High-Voltage Live Display Device na DXN8-T/Q Interlock Type ay pangunahing naka-install sa mga pangunahing posisyon ng mga indoor electrical system kung saan kailangan mong malinaw na makita kung ang isang bagay ay may enerhiya. Ito ay umaangkop sa karamihan ng mga pangunahing kagamitan sa mataas na boltahe na mga setup ng pamamahagi, partikular na:
Ang mga papasok na busbar (ang panimulang punto ng pamamahagi ng kuryente, ay nangangailangan ng 24/7 na pagsubaybay sa status ng energization upang matiyak ang matatag na supply ng kuryente)
Mga circuit breaker (mga pangunahing bahagi ng kontrol — bago gumawa ng anumang gawain sa pagpapanatili, talagang kailangan mong kumpirmahin na ito ay ligtas, at ang indicator na ito ay nagsasabi sa iyo na kaagad)
Pangunahing mga transformer (pangunahing kagamitan sa pagpapalit ng kuryente, nangangailangan ng patuloy na indikasyon ng energization upang masubaybayan ang katayuan ng pagtatrabaho nito)
Lumipat ng mga cabinet (mga lugar na may madalas na operasyon at pagpapanatili — ang pagkakaroon ng malinaw na mga senyas sa kaligtasan dito ay napakahalaga upang maiwasan ang mga kawani sa panganib)
Iba pang panloob na high-voltage na mga de-koryenteng kagamitan (tulad ng mga high-voltage junction box, high-voltage reactor, atbp.)

Prinsipyo ng Pagpapatakbo

Ang Indoor High-Voltage Live Display Device na DXN8-T/Q Interlock Type ay tumatakbo sa prinsipyo ng electric field coupling — upang ilagay ito sa mga simpleng termino, ginagamit nito ang high-voltage electric field at ang built-in na sensor para gumana. Gumagamit ito ng inductive non-contact sampling, upang matukoy nito ang status ng energization at maipakita ito mula sa isang ligtas na distansya. Hindi tulad ng mga makalumang contact-type detector, ang isang ito ay hindi kailanman direktang humahawak sa mga high-voltage na live na bahagi. Hindi lang iyon maganda para sa pagpapahaba ng habang-buhay ng device, ngunit ginagawa rin itong sobrang ligtas para sa mga taong nagtatrabaho sa site.

Hatiin natin ang proseso ng pagtatrabaho nang hakbang-hakbang, maganda at madaling maunawaan:
Sa loob ng device, mayroong tatlong independiyenteng unit ng sensor. Ang bawat yunit ay konektado sa A, B, C na tatlong yugto ng busbar ng mataas na boltahe na sistema ayon sa pagkakabanggit. Sa ganitong paraan, matutukoy natin ang status ng energization ng lahat ng tatlong phase nang walang nawawala — walang blind spot sa proteksyon.

Kapag nag-i-install, ang tatlong sensor ay dapat na i-set up nang mahigpit alinsunod sa mga pambansang pamantayan sa kaligtasan ng kuryente. Hindi nila hinahawakan ang mga high-voltage na live na bahagi, at nagpapanatili ng sapat na distansyang pangkaligtasan. Ito ay ganap na nag-aalis ng panganib ng electric leakage o mga short circuit, na ginagawang ganap na ligtas ang proseso ng pag-install at paggamit.

Kapag live ang high-voltage na kagamitan, kukunan ng mga sensor ang signal ng electric field na ibinubuga ng mga live na bahagi. Sa loob ng sensor, ang signal na ito ay na-convert sa isang stable na electrical signal, na pagkatapos ay ipinapadala sa power module ng display.

Kapag natanggap na ng power module ang wastong signal na ito, ipapa-flash nito ang three-phase indicator lights sa display, na malinaw na nagsasaad na ang high-voltage na kagamitan ay naka-energize. Kung walang natukoy na signal ng electric field (iyon ay, walang boltahe), mananatiling patay ang mga ilaw ng indicator, na magbibigay ng malinaw na ligtas na signal.

Function na Indikasyon ng Fault

Bukod sa pangunahing function ng pagpapakita ng status ng energization, ang Indoor High-Voltage Live Display Device na DXN8-T/Q Interlock Type na ito ay tumutulong din sa fault diagnosis — ito ay sobrang kapaki-pakinabang para sa mga on-site na maintenance team:

Nakikita ang mga single-phase grounding fault

Fault phase to indicator OFF

Ang mga normal na yugto hanggang sa mga indicator ay kumikislap pa rin

Pinapagana ang mabilisang lokasyon ng pagkakamali nang walang mga karagdagang tool

Binabawasan ang downtime at pagsusumikap sa pagpapanatili

Mga Bentahe at Halaga ng Produkto

1. Pinahusay na kaligtasan

Agad na visual na babala

Pinipigilan ang maling paghatol sa mga live na kagamitan

2. Mababang gastos sa pagpapanatili

Simpleng istraktura, mababang rate ng pagkabigo

8-10 taon ang buhay ng serbisyo

Operasyon na walang maintenance

3. Malakas na pagkakatugma

Angkop para sa karamihan ng mga panloob na HV system

Tugma sa iba't ibang tatak ng kagamitan

Pinapasimple ang pagkuha

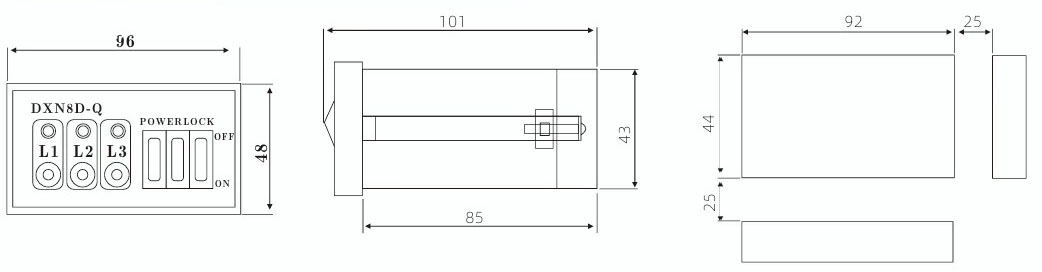

Hugis at laki ng pagbubukas

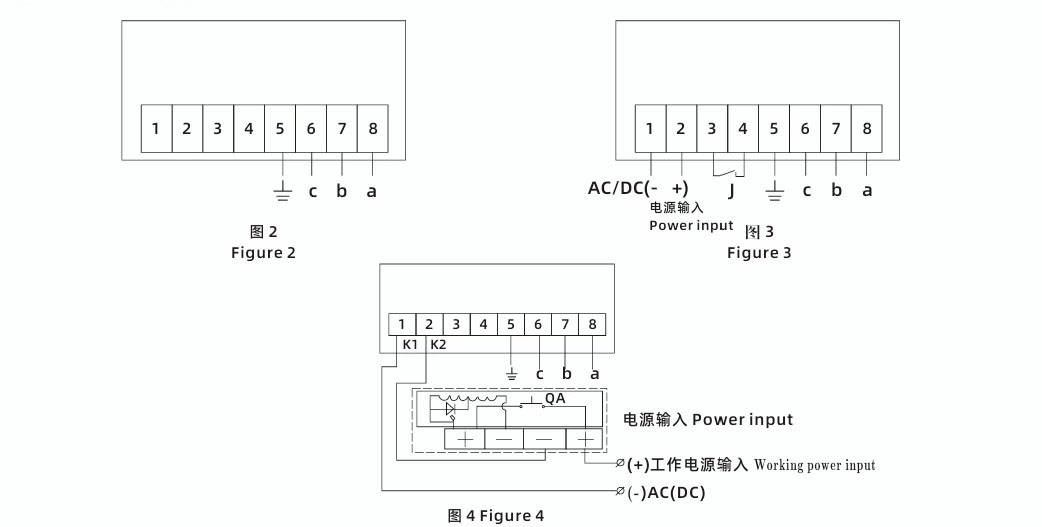

Back view wiring diagram
