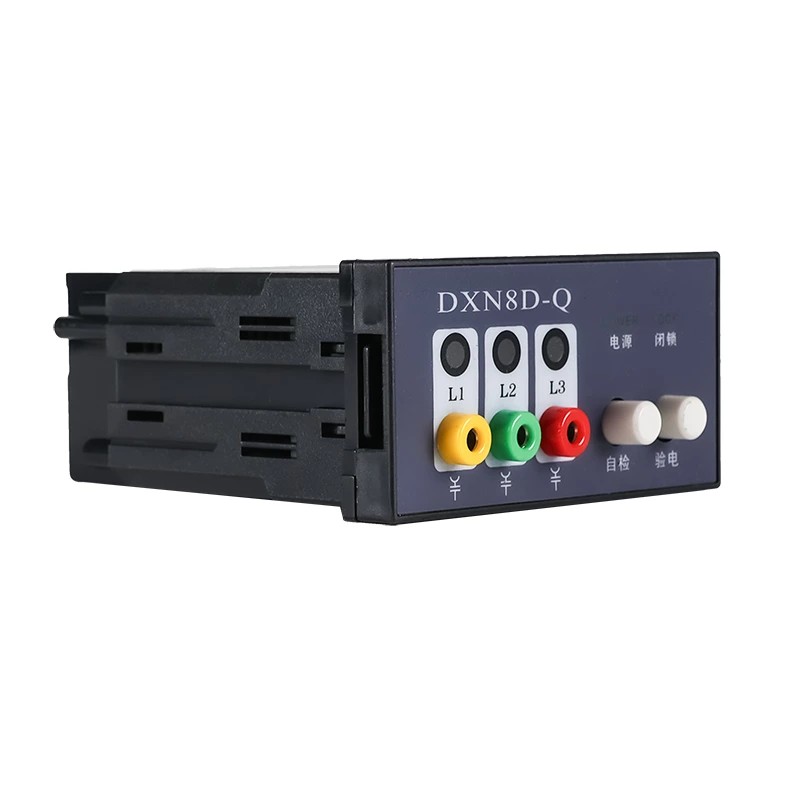

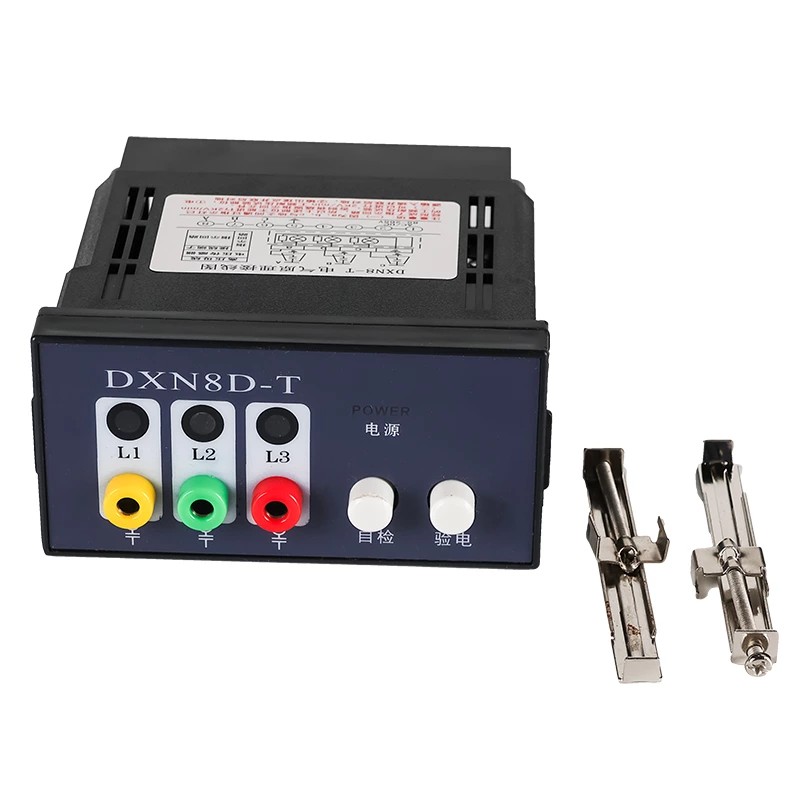

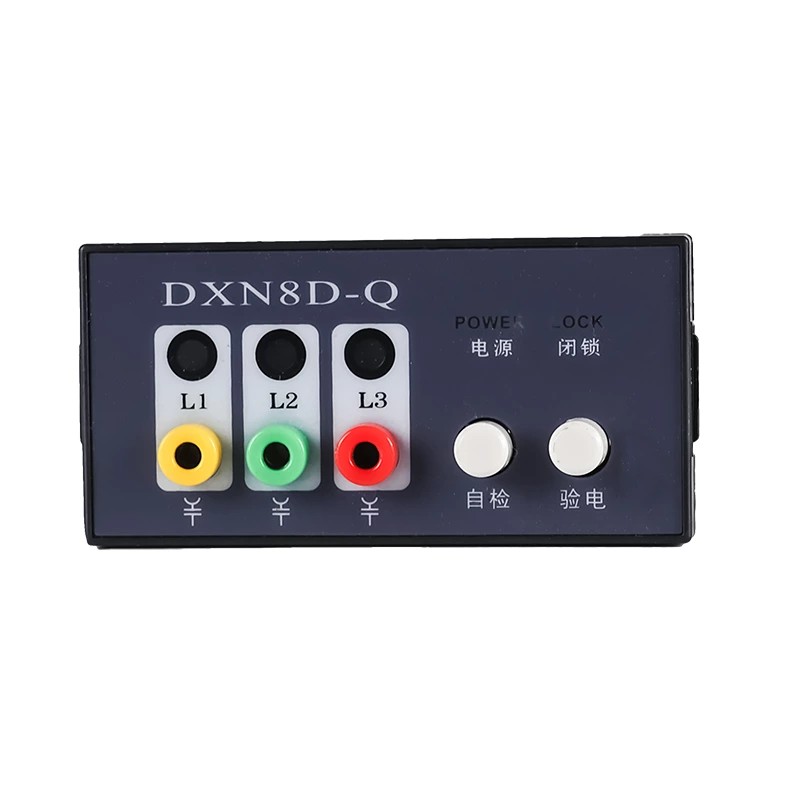

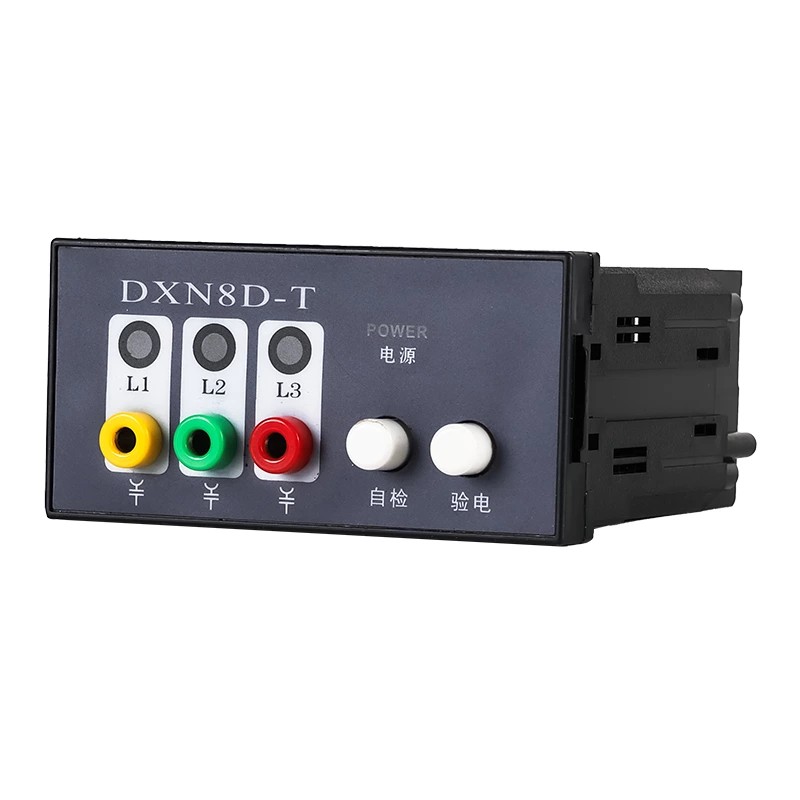

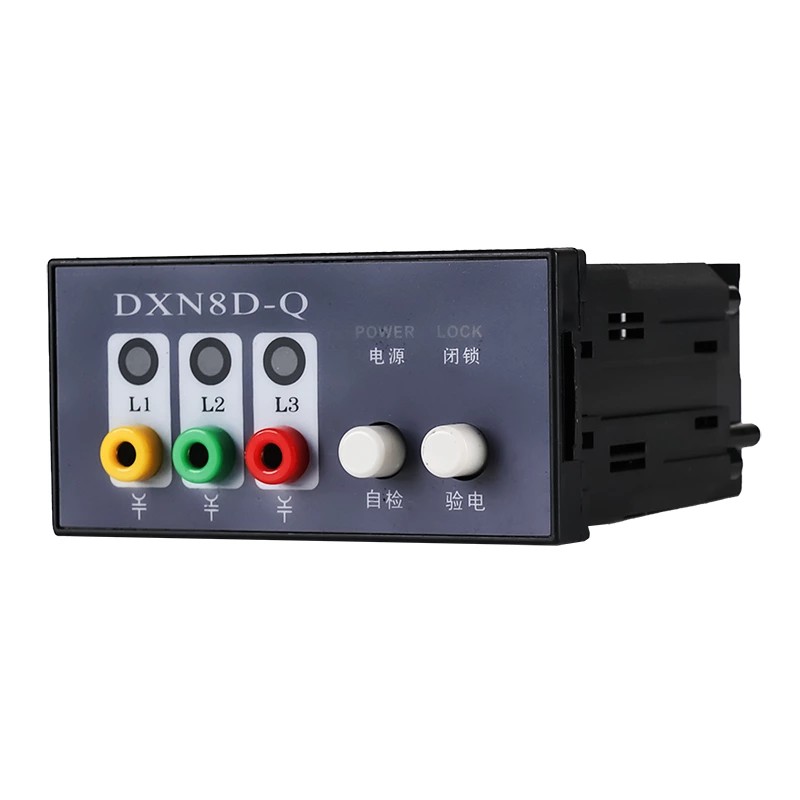

Indoor High-voltage na Live Display Device na Uri ng DXN8-Q/T

Sinusuportahan ng mga napatunayang field application at engineering validation, ang Indoor High-voltage Live Display Device na DXN8-Q/T Type ng pabrika ng Comewill ay nag-aalok ng praktikal na pag-upgrade sa kaligtasan para sa mga high-voltage na kapaligiran. Ang device ay nagbibigay-daan sa instant visual confirmation ng energization status habang pinipigilan ang mga hindi ligtas na operasyon sa pamamagitan ng awtomatikong lockout.

Ano ang Uri ng Indoor High-voltage Live Display Device DXN8-Q/T?

Ang Indoor High-voltage Live Display Device DXN8-Q/T Type ay isang dual-function na safety device na nagsasama ng energization indication at mechanical lockout protection. Dinisenyo para sa panloob na 6–40kV switchgear system, gumagamit ito ng non-contact electric field sensing na teknolohiya para makita ang pagkakaroon ng boltahe at magbigay ng mga agarang visual na alerto, habang sabay na pinipigilan ang hindi awtorisado o hindi ligtas na pag-access sa mga kagamitang may enerhiya.

Mga pangunahing tampok:

1. Dual Safety Protection Mechanism

Ang maliwanag na LED flashing ay malinaw na nagpapahiwatig ng live high-voltage status

Pinipigilan ng awtomatikong lockout ang pagbubukas ng mga pinto ng switchgear kapag pinalakas

Instant release kapag tinanggal ang boltahe

Tinatanggal ang maling operasyon at mga panganib sa electric shock

2. Non-contact Detection Technology

Tinitiyak ng prinsipyo ng pagkakabit ng electric field ang ligtas na sensing

Walang direktang kontak sa mga live na bahagi

Pinapabuti ang kaligtasan at pinapahaba ang buhay ng device

3. Matibay na Disenyong Pang-industriya

Flame-retardant ABS housing

Lumalaban sa alikabok, halumigmig, at pagbabago ng temperatura

Mahabang buhay ng serbisyo ng 8-10 taon nang walang pagpapanatili

4. Mabilis at Standardized na Pag-install

Pre-drilled mounting hole

Kasama ang kumpletong accessory kit

Walang kinakailangang mga espesyal na tool o kumplikadong pag-setup

Nakumpleto ang pag-install sa loob ng ilang minuto

5. Kakayahang Indikasyon ng Fault

Kinikilala ang mga single-phase grounding faults

Awtomatikong nag-o-off ang fault phase indicator

Pinapabilis ang pag-troubleshoot at binabawasan ang downtime

Prinsipyo ng Pagpapatakbo

Electric Field Sensing → Signal Conversion → LED Warning → Interlocking → Fault Indication

Ang Comewill Indoor High-voltage Live Display Device (Modelo DXN8-Q/T) ay gumagamit ng electric field coupling at non-contact sensing na teknolohiya upang ligtas at patuloy na masubaybayan ang live na status ng 6–40kV na kagamitan sa real time. Ang aparato ay naglalaman ng tatlong independiyenteng panloob na mga sensor, ayon sa pagkakabanggit sa A, B, at C phase busbar; ang mga sensor na ito ay bumubuo ng mga signal sa pamamagitan ng pag-detect ng high-voltage electric field at ipinadala ang mga ito sa display module.

Kapag live ang kagamitan, kumikislap ang mga LED indicator, at ang mekanikal na interlocking mechanism nang sabay-sabay at awtomatikong nagla-lock sa switchgear cabinet door. Kapag naalis ang boltahe, nag-o-off ang mga indicator, at awtomatikong humihiwalay ang interlocking mechanism—sa gayon ay nakakamit ang isang intuitive na kumbinasyon ng live-status indication at interlocking-based na anti-misoperation na proteksyon. Kung sakaling magkaroon ng single-phase ground fault, ang indicator para sa faulted phase ay mamamatay habang ang mga indicator para sa natitirang dalawang phase ay patuloy na kumikislap, na nagpapadali sa mabilis na on-site fault localization.

Mga aplikasyon

Ang Uri ng DXN8/QT ay malawakang ginagamit sa mga panloob na sistema ng pamamahagi ng mataas na boltahe, kabilang ang:

Medium-voltage switchgear (6–40kV)

Mga papasok na sistema ng busbar

Mga circuit breaker at control cabinet

Mga pag-install ng transformer

Mga high-voltage junction box at reactor

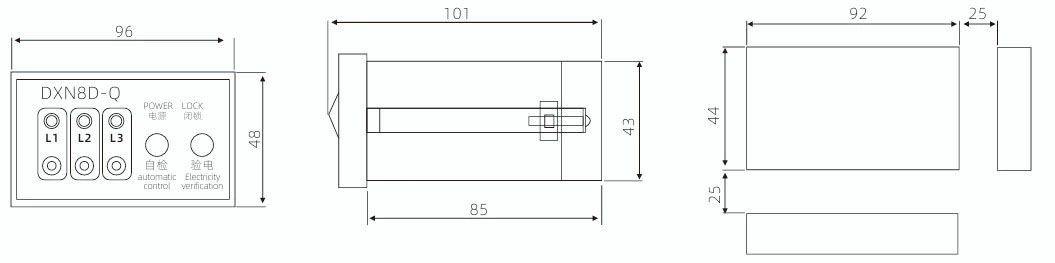

Hugis at laki ng pagbubukas

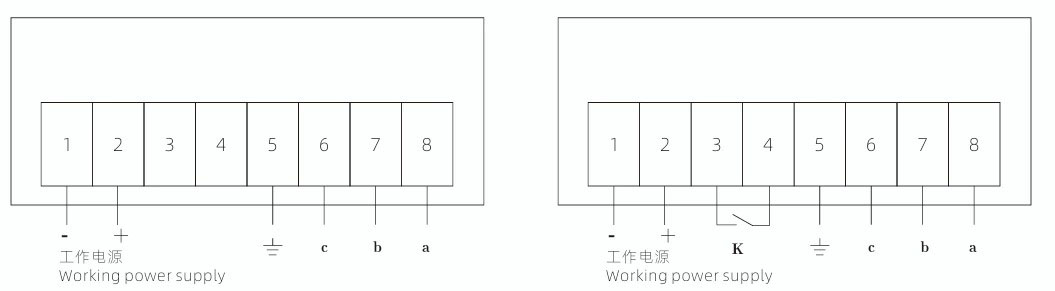

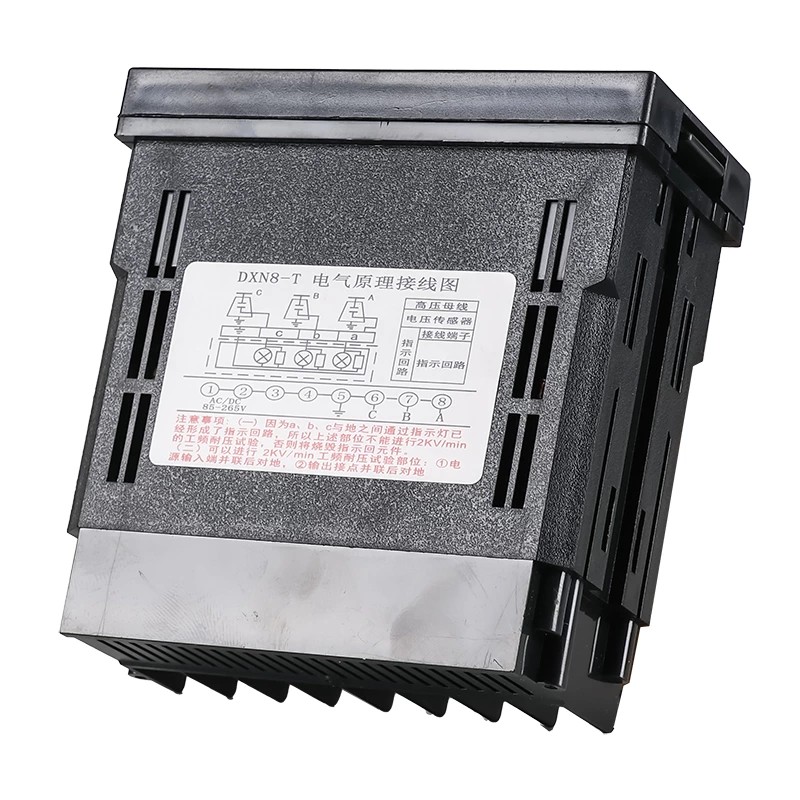

Back view wiring diagram
