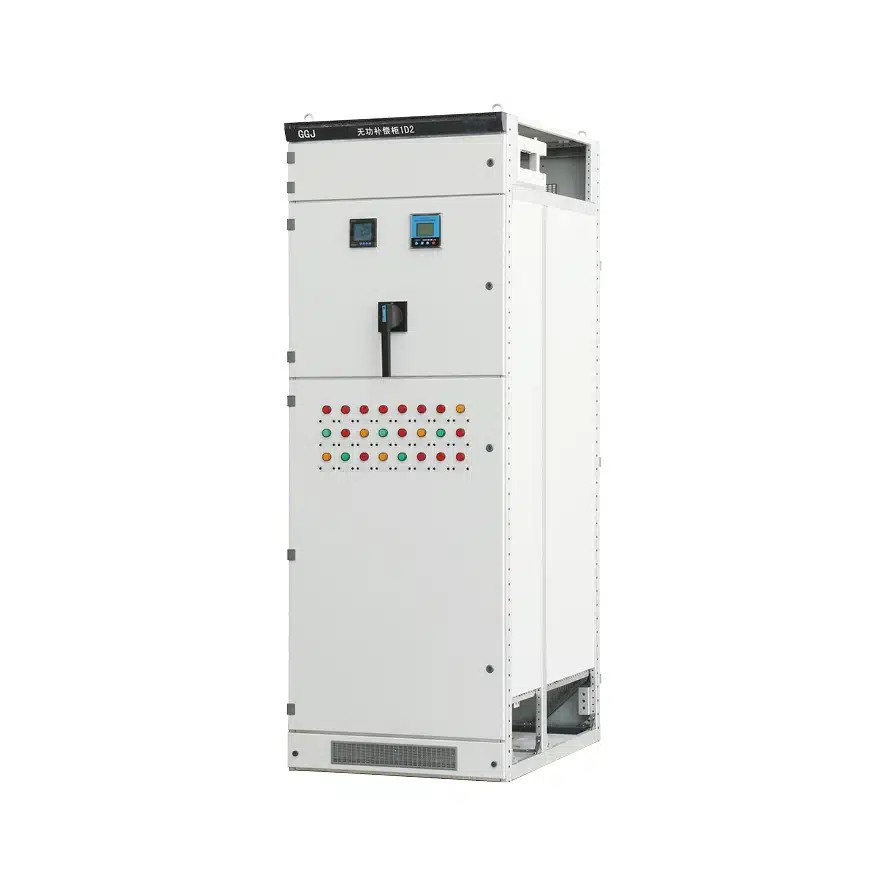

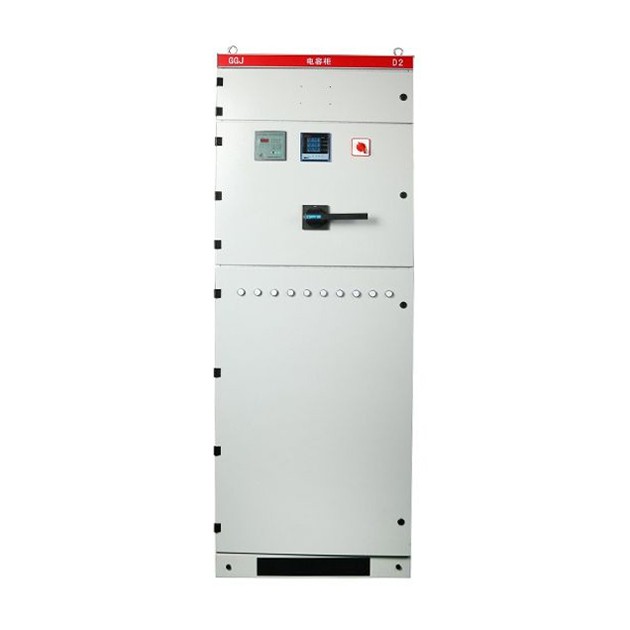

GGJ Low Voltage Combination Switchgear

Bilang isang propesyonal na manufacturer sa China, ang Comewill factory ay gustong magbigay sa iyo ng kalidad GGJ Low Voltage Combination Switchgear, na epektibong nagpapalakas ng power factor, binabawasan ang reaktibong pagkawala ng kuryente, at pinapahusay ang kalidad ng power supply. Kinokontrol ng isang matalinong controller, nag-aalok ito ng buong functionality at maaasahang pagganap na may awtomatikong kabayaran, na may kakayahang itaas ang power factor sa itaas ng 0.9.

Ang GGJ Low Voltage Combination Switchgear ay nagbibigay ng real-time na pagpapakita ng grid power factor, na sumasaklaw sa parehong lagging (0.00-0.99) at nangungunang (0.00-0.99) na hanay. Nilagyan ito ng komprehensibong mga function ng proteksyon laban sa overvoltage, sobrang harmonics, overcompensation, system faults, phase loss, overload, at higit pa. Pinapanatili nito ang mga nakatakdang parameter kahit na sa panahon ng pagkawala ng kuryente, awtomatikong ipagpatuloy ang operasyon kapag ang grid ay na-stabilize—walang kinakailangang mga tauhan sa site.

Batay sa balanse ng pag-load ng grid, sinusuportahan ng GGJ Low Voltage Combination Switchgear ang phase-by-phase compensation o mixed compensation mode. Na may malakas na kakayahan sa anti-interference, natiis nito ang 2000V amplitude interference pulse nang direkta mula sa grid, na lumalampas sa mga pambansang pamantayan ng industriya. Bawat oras, sinusukat at nire-record ng device ang three-phase voltage, current, frequency, active power, reactive power, power factor, active energy, reactive energy sa low-voltage side ng transformer, pati na rin ang kabuuang boltahe/kasalukuyang distortion rate at ika-2 hanggang 25th harmonic content. Nilagyan ng mga interface ng RS-232 at RS-485, pinapagana nito ang transkripsyon ng data sa pamamagitan ng mga handheld na computer.

Sa pamamagitan ng malayuang komunikasyon, nakakamit nito ang wireless meter reading, pagsubok ng device, configuration ng parameter, at access sa real-time at recorded na data. Ang built-in na data analysis function nito ay sumusuporta sa pagpoproseso, istatistika, at pag-query ng operational load data. Komprehensibong sinusuri nito ang kalidad ng supply ng kuryente sa pamamagitan ng pagkalkula ng boltahe na qualification rate, load rate, reliability rate, at maximum load rate. Maaaring suriin ng mga user ang power factor, aktibong power, at reactive power para sa iba't ibang yugto ng panahon, bumuo ng mga curve para sa phase voltage, current, power factor, atbp., at mag-print ng komprehensibong pagsusuri at istatistikang ulat.

Ipatupad ang mga pamantayan

IEC439: 《Mababang boltahe na Switchgear at kagamitan sa pagkontrol》
GB7251: 《Mababang boltahe Switchgear》

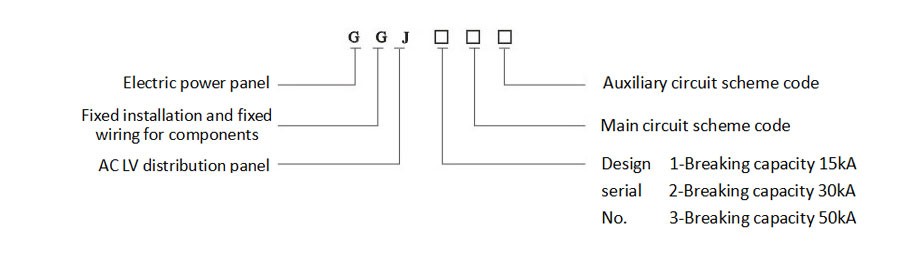

Uri ng paglalarawan

Normal na kondisyon ng serbisyo

1. Ang temperatura ng hangin sa paligid ay hindi dapat lumampas sa +40 ℃ o mas mababa sa -5 ℃, at ang 24 na oras na average na temperatura ay hindi maaaring lumampas sa +35 ℃. Kung lalampas ang mga limitasyon sa temperatura na ito, kakailanganin mong bawasan ang kapasidad ng device para sa pagpapatakbo batay sa mga aktwal na kundisyon.
2. Itong GGJ Low Voltage Combination Switchgear ay idinisenyo para sa panloob na paggamit lamang, at ang taas ng lugar ng pag-install ay hindi dapat lumampas sa 2000 metro.
3. Kapag ang pinakamataas na temperatura ay umabot sa +40 ℃, ang relatibong halumigmig ng hangin sa paligid ay dapat manatili sa ilalim ng 50%. Sa mas mababang temperatura, katanggap-tanggap ang mas mataas na halumigmig—halimbawa, 90% sa +20℃. Dapat mo ring isaalang-alang ang paminsan-minsang condensation na maaaring mabuo dahil sa mga pagbabago sa temperatura.
4. Sa panahon ng pag-install, ang pagtabingi ng device mula sa patayong eroplano ay hindi maaaring higit sa 5°, at ang buong hilera ng mga cabinet ay dapat na medyo pantay. Mahalagang i-install ang device sa isang lokasyong walang matinding vibration at impact, kung saan ang mga electrical component ay hindi malalantad sa labis na kaagnasan.

Lakas

1. Para sa mga pagsasaalang-alang sa pagkuha: Ang GGJ Low Voltage Combination Switchgear mula sa Welcome (Wenzhou) Electric Co., Ltd. ay may maraming puwang ng bentilasyon sa itaas at ibaba ng cabinet. Ang disenyong ito ay lumilikha ng natural na bottom-to-top airflow sa loob ng selyadong cabinet, na epektibong tumutugon sa mga hamon sa pag-alis ng init para sa maaasahang operasyon.
2. Ang pinto ng instrumento ng switchgear—na nilagyan ng mga de-koryenteng bahagi—at mga internal mounting parts ay bumubuo ng kumpletong grounding protection circuit, na tinitiyak ang pare-parehong pagpapatuloy ng grounding sa lahat ng oras.

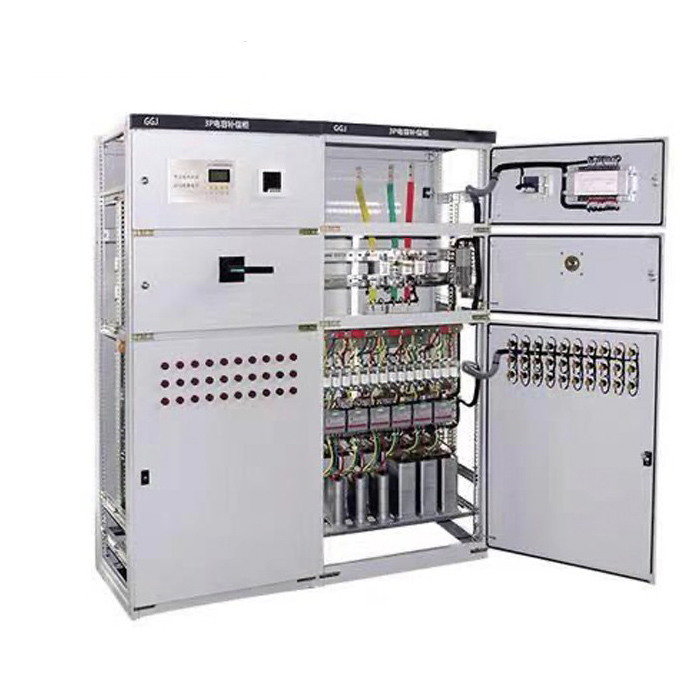

3. Ipinoposisyon namin ang mga pangunahing busbar sa itaas na likuran ng cabinet, na ipinares sa AMJ-type na mga busbar clamp na ginawa mula sa mataas na lakas na unsaturated polyester DMC/SMC na materyales. Ang mga clamp na ito ay naghahatid ng pambihirang lakas ng makina at pagganap ng pagkakabukod, habang ang naaalis na takip sa itaas ng cabinet ay nagpapasimple sa on-site na pagpupulong at pagsasaayos ng mga pangunahing busbar.
4. Nagtatampok ang cabinet ng electrostatic powder coating para sa malakas na pagdirikit, at lahat ng panloob na bahagi ay sumasailalim sa galvanization at passivation treatment. Pinahuhusay nito ang mga kakayahan ng switchgear na "three-proof": moisture resistance, dust resistance, at corrosion resistance, na nagpapahaba ng buhay ng serbisyo nito sa magkakaibang kapaligiran.
5. Para magkasya sa iba't ibang pangangailangan ng proyekto, sinusuportahan ng GGJ Low Voltage Combination Switchgear ang maraming opsyon sa pagpasok ng cable—top entry, bottom entry, at rear entry—na nag-aalok ng flexible installation para sa mga proyekto sa pagkuha.

Mga tagubilin sa pag-order

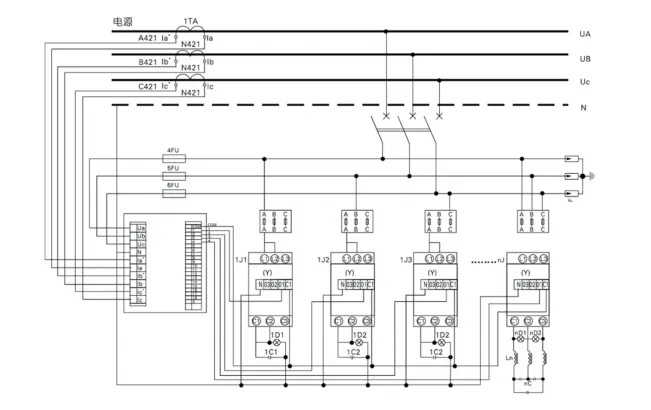

◇ Pangunahing circuit diagram;
◇ Kapasidad ng kompensasyon at paraan ng kompensasyon;
◇ Kung hindi ito umaayon sa normal na kondisyon ng pagpapatakbo ng produkto, dapat itong tukuyin nang maaga.
