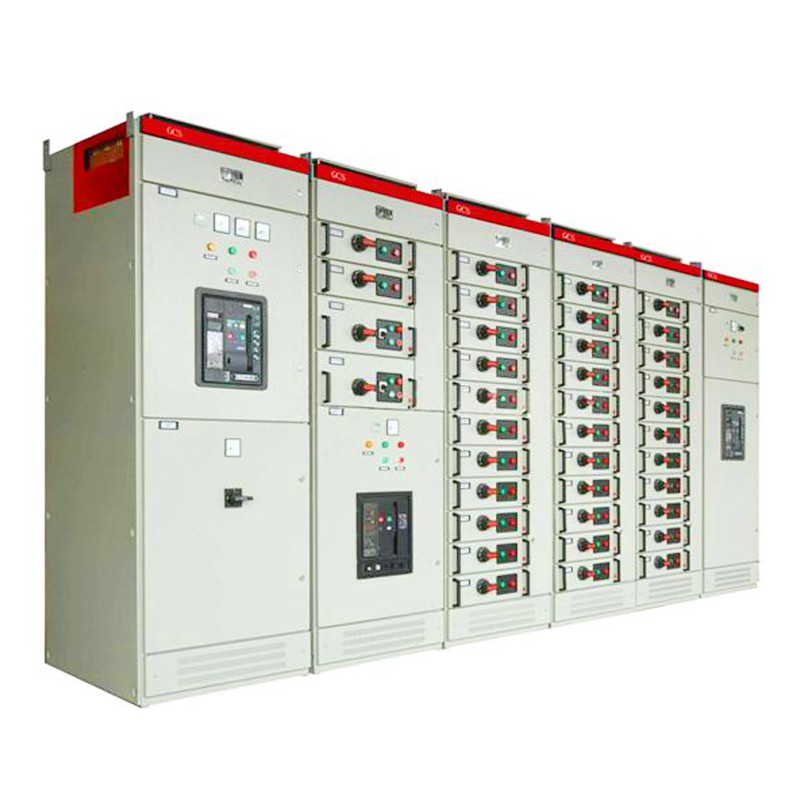

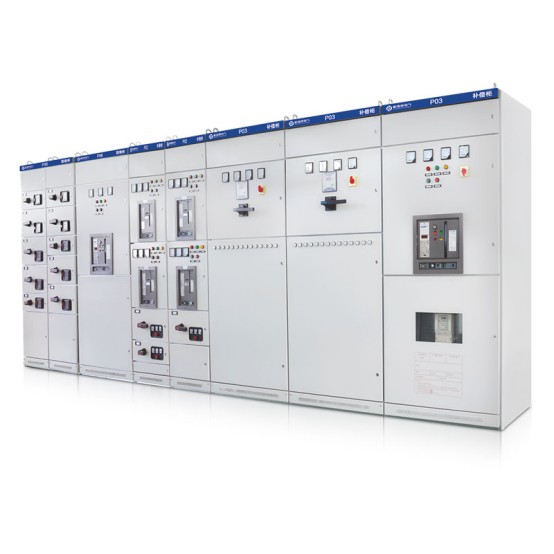

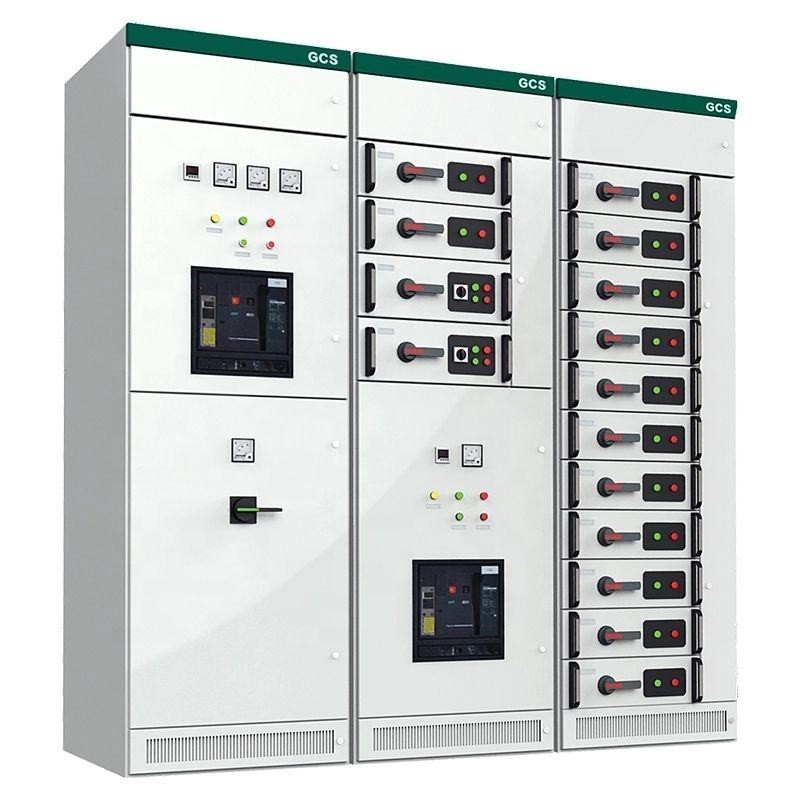

GCS Low Voltage Withdrawable Switchgear

Ang Comewill high qaulity GCS low voltage withdrawable switchgear ay may mataas na kakayahan sa paggawa at pagsira, mahusay na dynamic at thermal stability, isang advanced at makatwirang istraktura, isang flexible electrical scheme, isang mataas na antas ng proteksyon, kaligtasan at pagiging maaasahan, kadalian ng pagpapanatili, at mahusay na teknikal na mga tagapagpahiwatig ng pagganap.

Tampok

1. Gumagamit ang cabinet frame ng GCS low voltage withdrawable switchgear double-folding technology at gawa mula sa aluminum-zinc-coated steel plates. Dinisenyo na may modular na 25mm-pitch holes (K-profile), ipinagmamalaki ng frame ang isang diretsong istraktura at pambihirang tibay. Naka-assemble na may tumpak na transverse at longitudinal bolt na koneksyon, ang buong frame ay hindi nangangailangan ng maintenance sa buong buhay ng serbisyo nito.
2. Ang cabinet shell ay sumasailalim sa electroplating at powder coating para sa pinahusay na proteksyon. Ang tuktok na takip ng pahalang na kompartamento ng busbar ay nababakas, na nagpapadali sa pag-install ng busbar sa lugar at binabawasan ang pagiging kumplikado ng pagpapatakbo.
3. Ang mga functional zone sa loob ng cabinet ay malinaw na nahahati, pangunahin na binubuo ng functional unit compartments at cable compartments. Ang bawat unit ay gumagana nang hiwalay sa mga nakahiwalay na function, na tinitiyak na walang interference sa isa't isa sa pagitan ng iba't ibang bahagi.
4. Ang pahalang na busbar ay naka-mount nang pahalang sa ilalim ng cabinet, na makabuluhang pinapabuti ang kakayahan nitong mapaglabanan ang electrical stress na dulot ng mga short-circuit na alon.
5. Nagtatampok ng istrukturang uri ng drawer, kayang tumanggap ng cabinet ng hanggang 36 na circuit, bawat isa ay may rate na kasalukuyang 400A o mas mababa. Sinusuportahan ng mga drawer circuit ang tatlong posisyong conversion nang hindi nakompromiso ang rating ng proteksyon ng cabinet.
6. Ang bawat functional unit ay maaaring maglagay ng maximum na 11 full-size na drawer o 22 half-size (1/2) na drawer, na nag-aalok ng flexible na mga opsyon sa pagsasaayos.
7. Ang mga drawer ay nilagyan ng limang posisyon sa pagpapatakbo: Bukas, Sarado, Pagsubok, Na-extract, at Nakahiwalay. Ang mga kaukulang audio, visual, at textual na indicator ay nagbibigay ng malinaw na status signal para sa intuitive na operasyon.

Pangkalahatang-ideya ng Produkto

Ang GCS Low Voltage Withdrawable Switchgear, na independiyenteng binuo at ibinibigay ng Welcome (Wenzhou) Electric Co., Ltd., ay isang kumpletong set ng kagamitan na may mataas na performance na iniakma para sa mga low-voltage power distribution system—isang mainam na pagpipilian para sa engineering procurement, project matching, at bulk equipment procurement. Pinagsasama ang isang siyentipikong modular na istraktura na may maaasahang pagganap ng kuryente, ang switchgear na ito ay malawakang binili at inilalapat sa mga pangunahing sitwasyon tulad ng mga power plant, industriyal na workshop, matataas na gusali, at malalaking commercial complex, na nagsisilbing pangunahing aparato para sa kontrol sa pamamahagi ng kuryente at tumpak na paglalaan ng enerhiya.
Ang pangunahing bentahe nito sa pagkuha ay nasa advanced na "withdrawable" na disenyo: ang bawat functional unit (kabilang ang mga circuit breaker, contactor, atbp.) ay madaling ma-withdraw o maipasok nang hindi nakakaabala sa pangkalahatang operasyon ng system. Ito ay makabuluhang pinapasimple ang mga proseso ng pagpapanatili at pagkumpuni pagkatapos ng pagbili, pinapaliit ang downtime ng kagamitan, at epektibong binabawasan ang kabuuang gastos sa pagpapatakbo at pagpapanatili para sa mga partido sa pagkuha.
Sa panahon ng produksyon, ang Welcome (Wenzhou) Electric Co., Ltd. ay sumusunod sa mahigpit na mga pamantayan ng kontrol sa kalidad, na gumagamit ng mga high-grade na insulating na materyales at tumpak na mga diskarte sa pagmamanupaktura. Ang switchgear ay nilagyan ng maraming komprehensibong mekanismo ng proteksyon sa kaligtasan (short-circuit na proteksyon, overload na proteksyon, atbp.), na nagbibigay-daan dito na matatag na umangkop sa mga kumplikadong kapaligiran ng power grid at matiyak ang ligtas at tuluy-tuloy na operasyon ng sistema ng pamamahagi—ganap na nakakatugon sa mga kinakailangan sa mataas na pagiging maaasahan ng mga proyekto sa pagkuha. Bukod pa rito, ang flexible modular na disenyo nito ay sumusuporta sa on-demand na pagpapalawak, na maaaring tumpak na tumugma sa mga customized na pangangailangan sa pagkuha ng iba't ibang proyekto para sa iba't ibang kapasidad at control mode, na nagpapahusay sa adaptability at cost-effectiveness ng procurement. Bilang isang cost-effective, mahusay, at ligtas na low-voltage power distribution equipment, ito ay naging isang pinagkakatiwalaang opsyon sa pagkuha sa modernong low-voltage power distribution field.
Ang GCS low voltage withdrawable switchgear na ito ay ganap na sumusunod sa mga internasyonal at pambansang nauugnay na pamantayan gaya ng IEC60439-1, GB7251.1 "Low-voltage complete switchgear and control equipment" at GB/T 24274 "Low-voltage withdrawable complete switchgear and control equipment", tinitiyak na ang pagbibigay ng mga proyekto sa pagbili ay nakakatugon sa mga kinakailangan sa kalidad at para sa pagpapasya sa kalidad.
‌

Karaniwang Paggamit ng Mga Kondisyon sa Kapaligiran

Ambient Temperature: Ang ambient air temperature ay hindi lalampas sa +40 ℃ o mas mababa sa -5 ℃, at ang 24 na oras na average na temperatura ay hindi lalampas sa +35 ℃. Para sa mga proyekto sa pagkuha na kinasasangkutan ng paggamit na lampas sa hanay ng temperatura sa itaas, ang GCS na mababa ang boltahe na withdrawable switchgear ay dapat na patakbuhin sa pinababang kapasidad upang matiyak ang kaligtasan sa pagpapatakbo at katatagan ng pagganap.
Kamag-anak na Halumigmig: Kapag ang pinakamataas na temperatura ng kapaligiran ay umabot sa +40 ℃, ang kamag-anak na halumigmig ay hindi lalampas sa 50%. Ang mas mataas na halumigmig ay pinahihintulutan sa mas mababang temperatura (hal., 90% relatibong halumigmig sa +20 ℃). Sa panahon ng pagkuha at kasunod na pag-install, sapat na pagsasaalang-alang ang dapat ibigay sa mga potensyal na panganib sa condensation na dulot ng biglaang pagbabago ng temperatura upang maiwasan ang pagkabigo ng kagamitan.
Altitude: Ang karaniwang altitude ng lugar ng pag-install ay hindi lalampas sa 2000m sa ibabaw ng dagat. Para sa mga proyekto sa pagkuha sa mga lugar na higit sa 2000m, ang kagamitan ay dapat na katumbas ng derate para sa paggamit, at ang mga nauugnay na kinakailangan ay dapat na malinaw na tinukoy sa kontrata ng pagkuha.
Mga Kundisyon sa Site ng Pag-install: Ang switchgear ay dapat i-install sa mga lokasyong walang panganib sa sunog, mga panganib sa pagsabog, mabigat na alikabok, kemikal na kaagnasan, at matinding vibration o epekto. Dapat kumpirmahin ng mga partido sa pagkuha na ang kapaligiran sa lugar ay nakakatugon sa mga kinakailangan sa itaas bago ihatid upang matiyak ang buhay ng serbisyo at pagiging maaasahan ng kagamitan.
Espesyal na Negosasyon sa Kapaligiran: Kung ang aktwal na kapaligiran sa paggamit ng proyekto sa pagkuha ay nabigo upang matugunan ang mga nabanggit na kinakailangan, ang mamimili ay dapat na agad na makipag-ugnayan at makipag-ayos sa Welcome (Wenzhou) Electric Co., Ltd. upang bumalangkas ng mga customized na solusyon (tulad ng mga espesyal na pag-upgrade ng materyal o pagpapahusay sa istruktura) upang matiyak ang pagsunod sa mga pangangailangan sa pagpapatakbo ng proyekto.

Pangunahing Teknikal na Parameter

Tandaan: Para sa rear wiring solution, inirerekomenda ang cabinet depth na 1000mm.

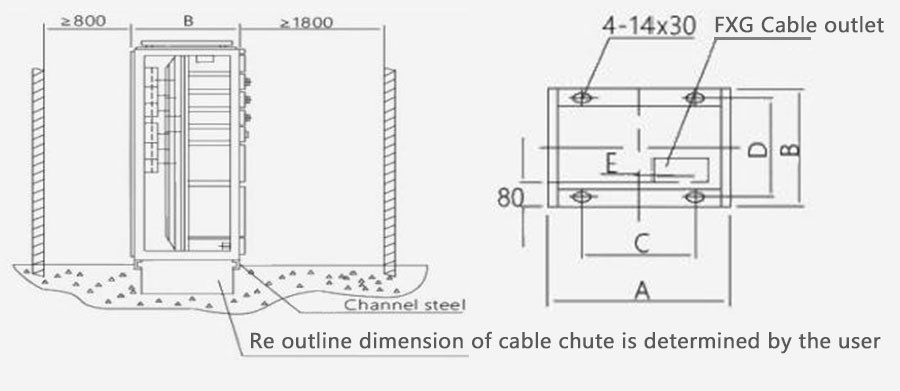

Diagram ng Pag-install

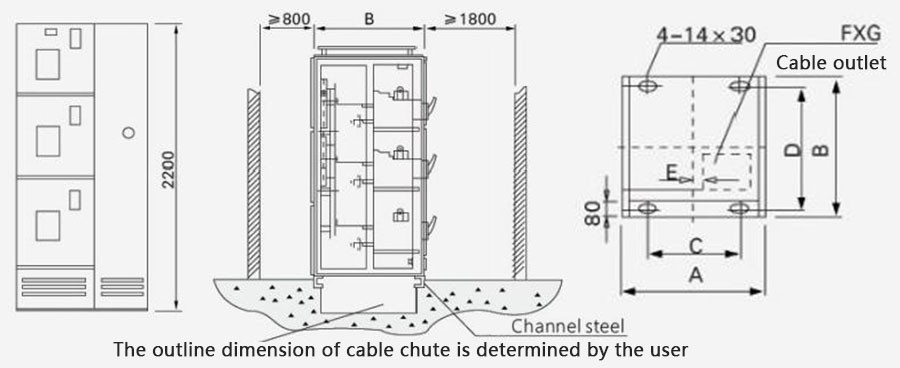

FIG 2 diagram ng pag-install ng cabinet ng PC

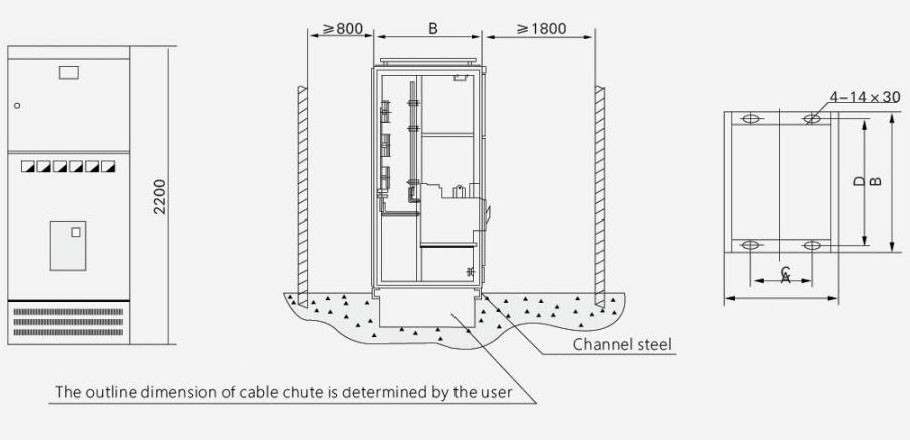

3 MCC cabinet installation diagram
