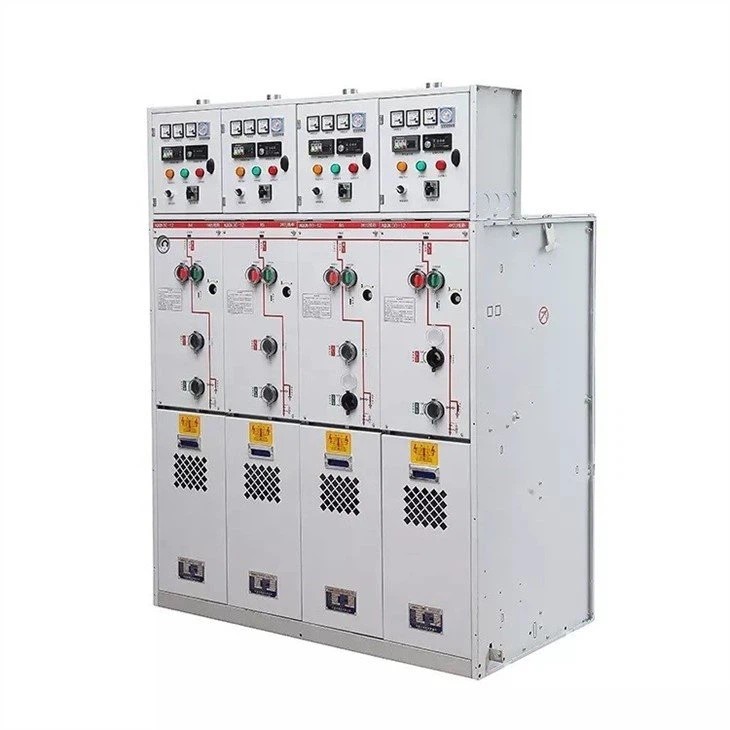

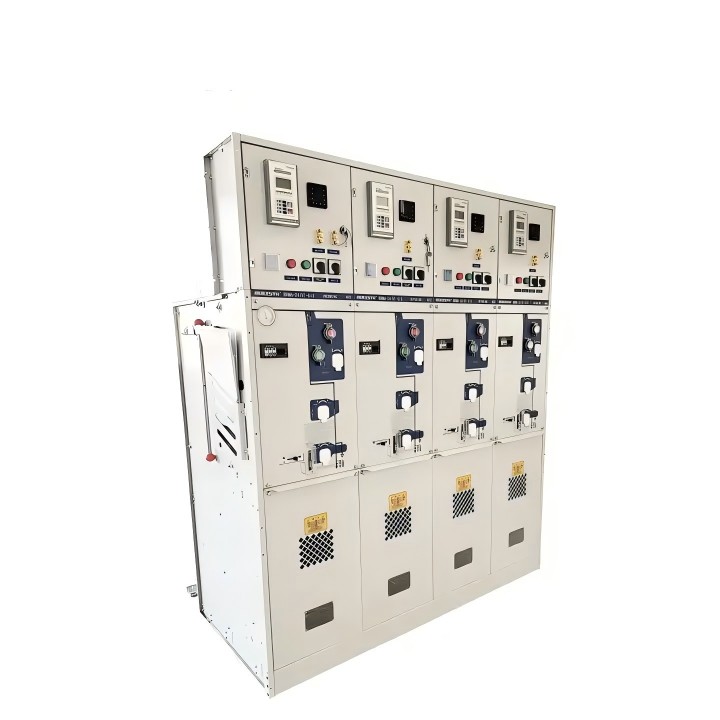

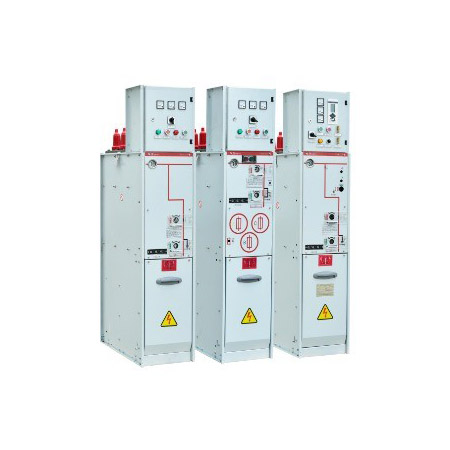

Naghahanap ng dekalidad na 24kV Ring Main Unit SF6 Gas Insulated Switchgear? Nag-aalok ang pabrika ng Comewill ng maraming nalalaman, modular na solusyon sa RMU. Sa rate na boltahe hanggang 24kV at mga leakage rate na mas mababa sa 0.25‰, ang aming switchgear ay nagsasama ng mga vacuum/SF6 circuit breaker at 3-station load switch.
Robot Laser Welding Technology: Hindi tulad ng manual welding na madaling kapitan ng microscopic fissures, ang aming SF6 "airbags" (gas tanks) ay selyado gamit ang precision robotics. Tinitiyak nito ang rate ng pagtagas na ≤0.25‰ bawat taon, na higit na lumalampas sa karaniwang mga kinakailangan.
Long Electrical Life: Load Switches: Abutin ang E3 level, ang pinakamataas na grade para sa madalas na pagpapatakbo ng switching.
Mga Circuit Breaker: Abutin ang antas ng E2, tinitiyak ang mahusay na pagganap ng short-circuit breaking nang walang madalas na pagpapalit ng contact.
Environmental Resilience: Sa isang IP67 rating, ang pangunahing high-voltage na bahagi ay ganap na protektado laban sa alikabok at pansamantalang paglubog sa tubig, na ginagawang 24kV Ring Main Unit SF6 Gas Insulated Switchgear na perpekto para sa mahalumigmig na mga lugar sa baybayin o maalikabok na mga plantang pang-industriya.
Kaligtasan sa Operasyon: Ang presyon ng gas ay mahigpit na nililimitahan sa 1.4 bar, at ang disenyo ng 3-station load switch ay nagsisiguro ng malinaw na "Closed-Open-Earth" na pagpoposisyon, na ganap na napatunayan ng uri ng mga ulat sa pagsubok.
* SF6 insulation ring pangunahing yunit
* Panloob na medium voltage distribution switchgear
*Naka-rate na boltahe: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
* Nakatayo sa sahig
*Taunang leakage rate ≤0.25‰ bawat taon
* Ang presyon ng gas ng SF6 sa 20 ℃ ay 0.4bars (relative pressure)
*Pamantayang: IEC, ANSI, GB
| Na-rate na boltahe | kV | 12 | 17,5 | 24 | 36 |
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe | kV | 281) | 38 | 50 | 70 |
| Pinipigilan ng salpok ang boltahe | kV | 95 | 95 | 125 | 170 |
| Na-rate na normal na kasalukuyang | A | 630 | 630 | 630 | 630 |
| Mga kapasidad ng paglabag: |
|
|
|
|
|
| - aktibong pagkarga | A | 630 | 630 | 630 | 630 |
| - saradong loop | A | 650 | 650 | 650 | 630 |
| – off load cable charging | A | 140 | 140 | 140 | 20 |
| - kasalanan sa lupa | A | 205 | 160 | 160 | 60 |
| – earth-fault cable charging | A | 117 | 91 | 91 | 35 |
| Paggawa ng kapasidad | kA | 62.5 | 52.5 | 52.5 | 50 |
| Maikling panahon kasalukuyang 3 seg. | kA | 25 | 21 | 21 | 20 |
| Bilang ng mga mekanikal na operasyon | 1000 malapit / bukas na manwal | ||||
| Earthing switch | |||||
| Na-rate na boltahe | kV | 12 | 17,5 | 24 | 36 |
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe | kV | 281) | 38 | 50 | 70 |
| Pinipigilan ng salpok ang boltahe | kV | 95 | 95 | 125 | 170 |
| Paggawa ng kapasidad | kA | 62.5 | 50 | 50 | 50 |
| Maikling panahon kasalukuyang 3 seg. | kA | 25 | 21 | 21 | 20 |
| Bilang ng mga mekanikal na operasyon | 1000 malapit / bukas na manwal | ||||
Magagamit na may 42kV power frequency withstand voltage
| Lumipat ng disconnector | |||||
| Na-rate na boltahe | kV | 12 | 17,5 | 24 | 36 |
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe | kV | 282) | 38 | 50 | 70 |
| Pinipigilan ng salpok ang boltahe | kV | 95 | 95 | 125 | 170 |
| Na-rate na normal na kasalukuyang | A | 200 | 200 | 200 | 630 |
| Mga kapasidad ng paglabag: |
|
|
|
|
|
| – off load transpormer | A | 20 | 20 | 20 | 630 |
| Paggawa ng kapasidad | kA | 1) | 1) | 1) | 50 |
| Bilang ng mga mekanikal na operasyon | 1000 malapit / bukas na manwal | ||||
| Earthing switch | |||||
| Na-rate na boltahe | kV | 12 | 17,5 | 24 | 36 |
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe | kV | 282) | 38 | 50 | 70 |
| Pinipigilan ng salpok ang boltahe | kV | 95 | 95 | 125 | 170 |
| Paggawa ng kapasidad | kA | 12.5 | 12.5 | 12.5 | 50 |
| Maikling panahon kasalukuyang 1 seg. | kA | 5 | 5 | 5 | 20 |
| Bilang ng mga mekanikal na operasyon | 1000 malapit / bukas na manwal | ||||
1) Nililimitahan ng mga high voltage fuse-link
2) Available na may 42kV power frequency withstand voltage
| Lumipat ng disconnector | |||||
| Na-rate na boltahe | kV | 12 | 17,5 | 24 | 36 |
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe | kV | 281) | 38 | 50 | 70 |
| Pinipigilan ng salpok ang boltahe | kV | 95 | 95 | 125 | 170 |
| Na-rate na normal na kasalukuyang | A | 200/6302) | |||
| Mga kapasidad ng paglabag: |
|
|
|
|
|
| – short-circuit breaking current | kA | 21 | 16 | 16 | 20 |
| Paggawa ng kapasidad | kA | 52.5 | 40 | 40 | 50 |
| Maikling panahon kasalukuyang 3 seg. 3) | kA | 21 | 16 | 16 | 20 |
| Bilang ng mga mekanikal na operasyon | 2000 malapit / bukas na manwal | ||||
| Pagkakasunod-sunod ng operasyon | O – 3min – CO – 3min – CO | ||||
| Earthing switch sa ibaba ng agos | |||||
| Na-rate na boltahe | kV | 12 | 17,5 | 24 | 36 |
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe | kV | 281) | 38 | 50 | 70 |
| Pinipigilan ng salpok ang boltahe | kV | 95 | 95 | 125 | 170 |
| Paggawa ng kapasidad | kA | 52.5 | 40 | 40 | 50 |
| Maikling panahon kasalukuyang 3 seg. | kA | 21 | 16 | 16 | 20 |
| Bilang ng mga mekanikal na operasyon | 1000 malapit / bukas na manwal | ||||
1) Available na may 42kV power frequency withstand voltage
2) Depende sa uri ng ginamit na bushing
3) Interface A – 12,5kA/1s, interface B – 16kA/1s
Q1: Ano ang pinakamataas na rate ng boltahe para sa iyong serye ng RMU?
A: Bagama't ang aming flagship model ay ang 24kV unit, ang aming range ay sumasaklaw sa 3.3kV hanggang 40.5kV upang matugunan ang iba't ibang internasyonal na mga kinakailangan sa grid.
Q2: Maaari ba akong pumili sa pagitan ng Vacuum at SF6 Circuit Breaker?
A: Oo. Sa aming "V" cabinet, nag-aalok kami ng parehong mga pagpipilian. Ang mga vacuum breaker ay madalas na ginusto para sa kanilang mababang pagpapanatili, habang ang mga SF6 breaker ay magagamit batay sa partikular na pagkarga at mga pangangailangan sa kapaligiran.
T3: Paano mo matitiyak na nananatiling ligtas ang presyon ng gas?
A: Gumagamit kami ng relatibong presyon na 0.4 bar (sa 20°C) at isang max na limitasyon na 1.4 bar. Ang bawat unit ay may kasamang pressure gauge na may mga pantulong na contact para sa malayuang pagsubaybay at mga alarma.
T4: Angkop ba ang kagamitan para sa malupit na panlabas na kapaligiran?
A: Oo. Habang ang RMU ay isang panloob na disenyo, ang pangunahing tangke ng SF6 ay may rating na IP67. Kapag nakalagay sa isang maayos na panlabas na kiosk (compact substation), ito ay umuunlad sa mga lugar na may mataas na kahalumigmigan o mataas ang polusyon.
