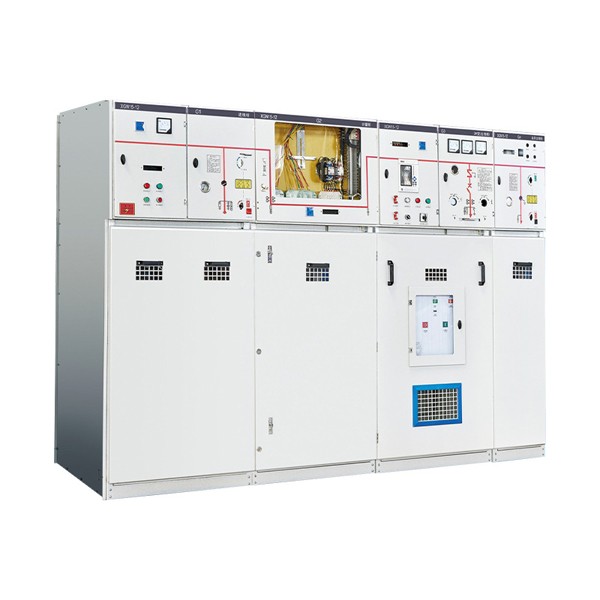

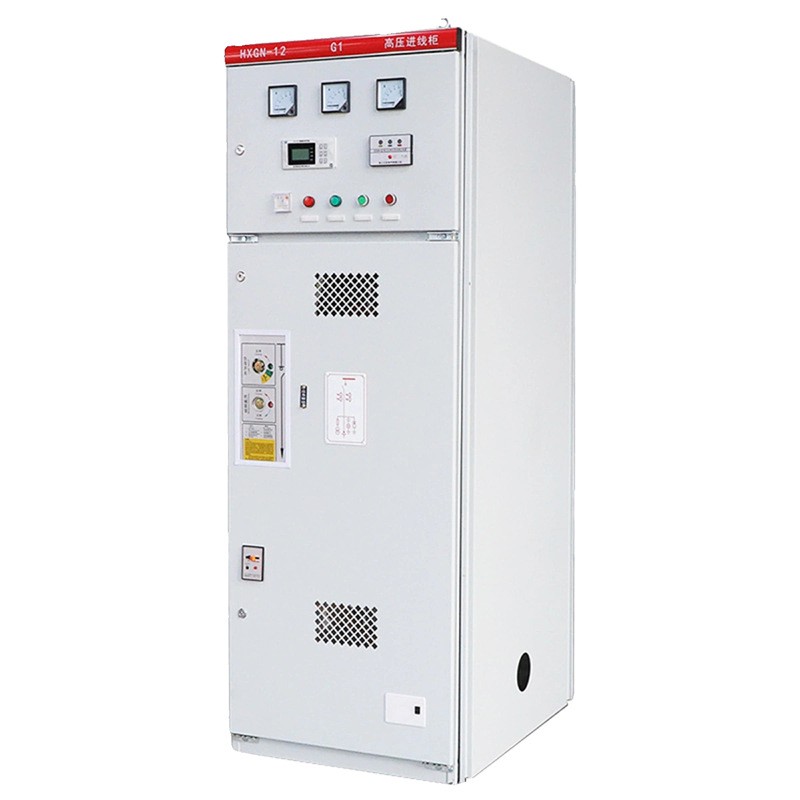

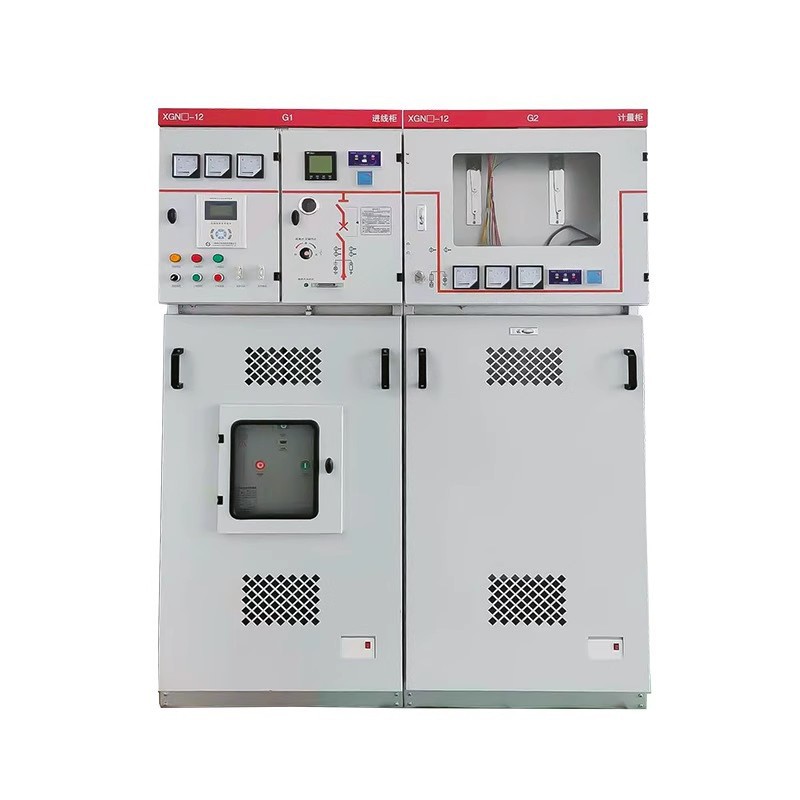

Para sa sinumang nagna-navigate sa pagbili ng kuryente, ang mga tamang feature ay nangangahulugan ng mas kaunting abala, higit na kaligtasan, at pangmatagalang halaga – at ang aming 12kV Ring Main Unit na SF6 Gas Insulated Switchgear na gawa sa China ay ginawa upang maihatid nang eksakto iyon, kasama ang bawat detalyeng iniayon sa mga pangangailangan sa totoong buhay.
Naging all-in na kami sa proteksyon na may ganap na insulated, 100% sealed na istraktura at isang IP67 na rating.
Malakas man ang ulan, bagyo ng alikabok, o mahalumigmig na mga kondisyon, ang kagamitan ay mananatiling proteksiyon, pinananatiling buo at maaasahan ang mga panloob na bahagi sa loob ng maraming taon – walang magastos na downtime mula sa pinsala sa kapaligiran.
Ang sustainability ay nasa unahan at sentro rin: nagmumula kami ng mga eco-conscious na materyales, at karamihan sa mga bahagi ay nare-recycle pagkatapos gamitin, kaya ang iyong mga pagpipilian sa pagbili ay naaayon sa mga berdeng hakbangin nang hindi sinasakripisyo ang pagganap.
Ang kaligtasan ay hindi lamang isang add-on dito - ito ay binuo sa bawat layer. Ang isang kumpletong shell grounding system ay gumagana nang magkahawak-kamay na may isang buong five-prevention interlocking setup, na humihinto sa mga maling hakbang at mga panganib sa kanilang mga landas. Ang iyong on-site na team ay mananatiling protektado, at iniiwasan mo ang mga panganib na kasama ng mga hindi gaanong tampok na pangkaligtasan. At pagdating sa pangangalaga? Naalis na namin ang pananakit ng ulo gamit ang disenyong walang maintenance: ang mga high-voltage na live na bahagi ay selyado sa isang SF6 gas box, kaya hindi na kailangan ng regular na paglilinis o pagseserbisyo – makatipid sa iyo ng oras, paggawa, at mga gastos pagkatapos ng pagbili.
Ang paggamit ng 12kV Ring Main Unit SF6 Gas Insulated Switchgear ay intuitive din. Ang mga posisyon sa pagpapatakbo ay idinisenyo nang nasa isip ang mga tunay na gumagamit: kaunting puwersa ang kinakailangan, mga hakbang na lohikal na dumadaloy, at walang nakakalito na mga kontrol. Ang iyong koponan ay maaaring makakuha ng mabilis na bilis, walang karagdagang pagsasanay na kailangan. Dagdag pa, ito ay walang katapusang naaangkop - ang flexible expansion ay nagbibigay-daan sa paglaki nito kasama ng iyong mga proyekto, at ang malawak na hanay ng aplikasyon nito ay umaangkop sa mga urban power grid, pang-industriya na site, at higit pa. Ito ay hindi lamang isang piraso ng kagamitan; ito ay isang maraming nalalaman na solusyon na gumagana para sa anumang kailangan ng iyong pagbili.
Ang bawat feature ay nakaugat sa kung ano ang pinakamahalaga para sa iyo: hindi matitinag na kaligtasan, walang hirap na paggamit, eco-friendly na disenyo, at tibay na susubukan ng panahon. Kapag pinili mo ang aming produkto, hindi ka lang bibili ng gamit - namumuhunan ka sa isang tuluy-tuloy, maaasahang karanasan mula sa pagbili hanggang sa pangmatagalang paggamit.
| Pangalan | Yunit | I-load ang switch unit | Pinagsamang yunit ng kagamitan | Unit ng circuit breaker | |
| Na-rate na boltahe | kV | 12 | |||
| Na-rate na freq. | Hz | 50 | |||
| Na-rate ang kasalukuyang | A | 630 | ≤125 | 630/1250 | |
| Na-rate na antas ng pagkakabukod | Ang dalas ng kapangyarihan ay makatiis ng boltahe (phase-to-phase o phase to ground) | kV | 42 | ||
| Ang dalas ng kapangyarihan ay lumalaban sa boltahe (sa pagitan ng mga bukas na contact) | 48 | ||||
| Ang dalas ng kapangyarihan ay makatiis ng boltahe (control at auxiliary circuits) | 2 | ||||
| Ang salpok ng kidlat ay lumalaban sa boltahe (phase-to-phase o phase to ground) | 95 | ||||
| Ang salpok ng kidlat ay lumalaban sa boltahe (sa pagitan ng mga bukas na kontak) | 110 | ||||
| Na-rate na panandaliang makatiis sa kasalukuyang | Pangunahing circuit (4s/2s) | kA | 20/25 | — | 20/25 |
| Grounding circuit(2s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Na-rate na peak makatiis sa kasalukuyang | Pangunahing circuit | kA | 50/63 | — | 50/63 |
| Grounding circuit | 43.5/54.3 | — | 43.5/54.3 | ||
| Na-rate na short-circuit breaking current | kA | — | 31.5 | 20/25 | |
| Na-rate ang kasalukuyang paggawa ng short-circuit | kA | 50/63 | 80 | 50/63 | |
| Na-rate ang kasalukuyang paglipat | A | — | 1600 | — | |
| Buhay na mekanikal | Mag-load ng switch / circuit breaker | Mga oras | 5000 | 5000 | 10000 |
| Isolating switch / grounding switch | Mga oras | 3000 | 3000 | 3000 | |
| Rated pressure ng SF6 gas (relative value sa 20 ℃) | Na-rate na presyon ng singil | MPa | 0.035 | ||
| Min. functional charge pressure | 0.02 | ||||
| Marka ng proteksyon | Katawan ng gabinete |
|
IP4X | ||
| Kahon ng gas |
|
IP67 | |||
| Taunang kamag-anak na rate ng pagtagas ng gas | %/Y | ≤0.05 | |||
| Parameter | Yunit | 12kV | 17.5kV | 24kV |
| Na-rate na Boltahe | kV | 12 | 17.5 | 24 |
| Impulse Withstand Voltage | kV | 75 | 95 | 125 |
| Isang Minutong Dalas ng Power Makatiis sa Boltahe | kV | 28 | 38 | 50 |
| Na-rate na Kasalukuyan | A | 630 | 630 | 630 |
| Paggawa ng Kapasidad | kA | 50 | 50 | 40 |
| Thermal Withstand Current | kA/s | 20, 3 | -- | -- |
| Pagsira ng Kapasidad | A | 1700 | -- | -- |
| Max Fuse | A | 125 | -- | -- |
| Pole Pitch | mm | 210 | 210 | 210 |
| Parameter | Yunit | 12kV | 17.5kV | 24kV |
| Na-rate na Boltahe | kV | 12 | 17.5 | 24 |
| Impulse Withstand Voltage | kV | 75 | 95 | 125 |
| Ang Dalas ng Kapangyarihan ay Makatiis sa Boltahe | kV | 28 | 38 | 50 |
| Na-rate na Kasalukuyan | A | 630 | 630 | 630 |
| Thermal Withstand Current | kA/s | 20, 3 | -- | -- |
| Pole Pitch | mm | 210 | 210 | 210 |
