LMZK-10 Kasalukuyang Transformer

Ang Comewill, bilang isang nangungunang tagagawa at supplier ng China, ay nagbibigay ng kasalukuyang transpormer ng LMZK-10 para sa iyo, na nag-aalok ng mga pangunahing bentahe kabilang ang compact size, nababakas na core para sa madaling pag-install, at high-precision na pagsukat gamit ang imported na silicon steel. Ito ay partikular na idinisenyo para sa 10kV compact switchgear.

Ang kasalukuyang transpormer ng LMZK-10 na ito ay may mga pangunahing bentahe tulad ng maliit na sukat, magaan ang timbang, switchable, at madaling pag-install, at malawak na angkop para sa mga pangangailangan sa pagkuha ng compact fully insulated ring network switchgear. Ito ay partikular na angkop para sa pagsasama sa mga remote terminal equipment tulad ng RTU at FTU upang bumuo ng isang sampling unit, na nagbibigay ng komprehensibong solusyon at suporta sa data para sa buong system. Pagkatapos ng pagkuha at pag-install, hindi na kailangang baguhin ang orihinal na mga kable. Maaari itong direktang mai-install sa mga konektadong papasok at papalabas na mga cable, na ginagawang simple at mabilis ang operasyon, na makabuluhang binabawasan ang gastos ng pag-install ng engineering. Sa kasalukuyan, ito ay malawakang ginagamit sa compact fully insulated ring network switchgear series tulad ng SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, atbp., at angkop din para sa pagkuha at pagsuporta sa mga pangangailangan ng pinagsamang substation, cable distribution box at iba pang kagamitan.

Sa mga tuntunin ng mga pangunahing materyales at proseso, ang kasalukuyang transpormer ng LMZK-10 ay gumagamit ng mataas na kalidad na na-import na mataas na permeability na silicon steel sheet bilang mga magnetic na materyales, na may mga katangian ng nababakas na mga core ng bakal at mababang pagkalugi ng magnetic circuit. Ang resin ay vacuum cast sa loob ng flame-retardant plastic shell, na may mahusay na moisture resistance, stable na performance, at hindi na kailangan ng maintenance sa ibang pagkakataon, na nakakatugon sa mga kinakailangan sa cost-effectiveness sa pagbili para sa pangmatagalang paggamit. Sa panahon ng pag-install, i-clamp ang dalawang semi-circular na singsing sa phase separated cable at i-secure ang mga ito gamit ang mga clamp upang magkahalo nang walang putol sa cable, na lumilikha ng maganda at maayos na hitsura. Ang produkto ay angkop para sa senaryo ng pagkuha ng mga 10KV cable na may mga detalye mula sa 35mm ² hanggang 400mm ². Ang clamp ay gawa sa mataas na kalidad na hindi kinakalawang na asero na materyal, na matibay at maaasahan. Walang eddy current na nabuo habang ginagamit, na tinitiyak ang ligtas na operasyon ng kagamitan.

Mga teknikal na kinakailangan para sa kapaligiran sa trabaho at pag-install-LMZK-10 kasalukuyang transpormer

Ang power factor sa load side ay kailangang matugunan ang COS φ=0.8 (nagpapakita ng mga katangian ng hysteresis).
Ang na-rate na pangalawang kasalukuyang ay maaaring mapili mula sa 5A o 1A na mga pagtutukoy upang matugunan ang mga pangangailangan ng iba't ibang mga sistema ng kuryente.
Saklaw ng temperatura ng kapaligiran: Ang mas mababang limitasyon ay -5 ℃, ang pinakamataas na limitasyon ay 40 ℃, at ang pang-araw-araw na average na temperatura ay hindi dapat lumampas sa 30 ℃.
Ang na-rate na dalas ng pagpapatakbo ay sumusuporta sa dalawang karaniwang pamantayan: 50Hz o 60Hz.
Ang taas ng pag-install ng kagamitan ay dapat na kontrolado sa 1000 metro o mas mababa.
Ang antas ng polusyon ay nakakatugon sa pamantayan ng Antas II at angkop para sa mga kumbensyonal na pang-industriyang kapaligiran.

Ang produksyon at inspeksyon ng produkto ay mahigpit na sumusunod sa pambansang pamantayan GB20840.1 at GB20840.2.

TEKNIKAL NA DATOS

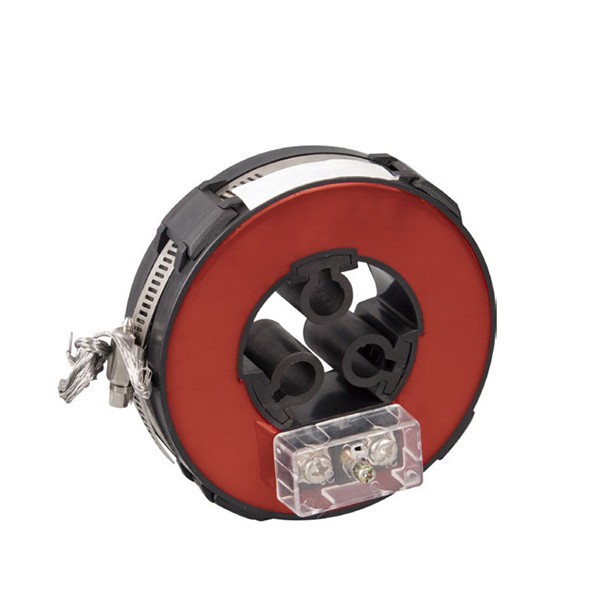

LMZK1

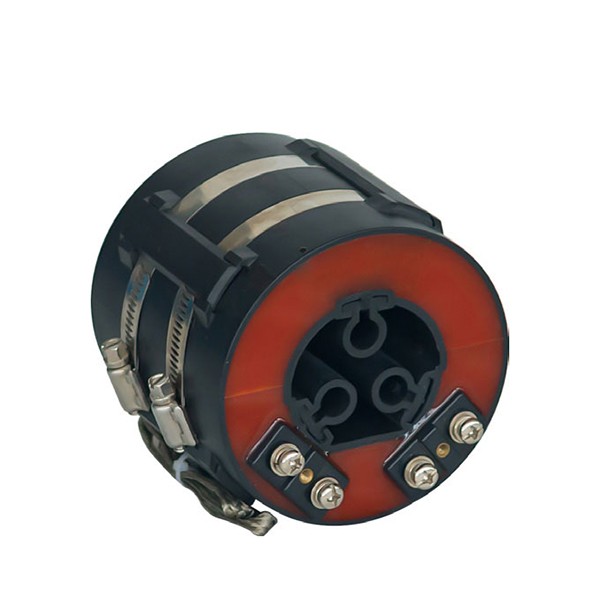

LMZK2

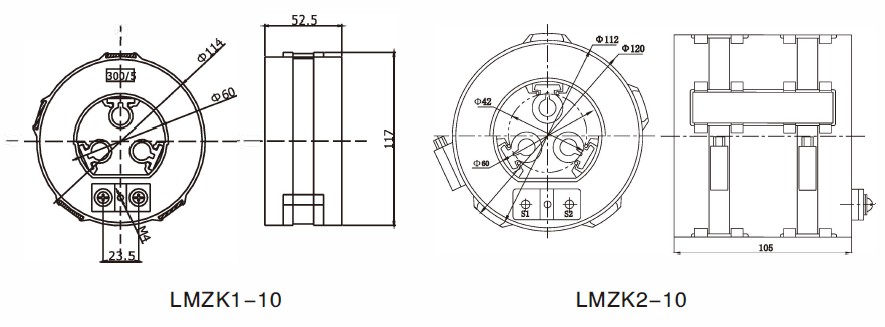

Dimensyon ng Balangkas
