24KV 200A Rotatable Feedthru Insert

Bumili ng 24KV 200A Rotatable Feedthru Insert mula sa Comewill, isang pinagkakatiwalaang tagagawa ng China at supplier ng medium-voltage cable accessories. Dinisenyo para sa 24kV distribution system, ang rotatable feedthru insert na ito ay nagbibigay-daan sa dual bushing configuration mula sa isang bushing well, na nagbibigay-daan sa madaling pag-convert ng radial transformer sa through-feed system habang nagdaragdag ng surge arrester protection. Gamit ang patentadong torque-limiting ratchet installation, EPDM insulation, at fully shielded submersible design, nag-aalok ang Comewill ng mataas na kalidad, wholesale, customized, at in-stock na mga solusyon para sa ligtas at mahusay na underground power distribution.

Kahulugan ng Produkto

Ang 24KV 200A Rotatable Feedthru Insert ay isang loadbreak accessory na naka-install sa isang universal bushing well sa mga kagamitan tulad ng pad-mounted transformers o switchgear. Lumilikha ito ng dalawang 200A loadbreak interface, na nagpapahintulot sa mga inhinyero na kumonekta ng maraming cable, mag-install ng mga surge arrester, o mag-convert ng radial feed system sa mga through-feed configuration.

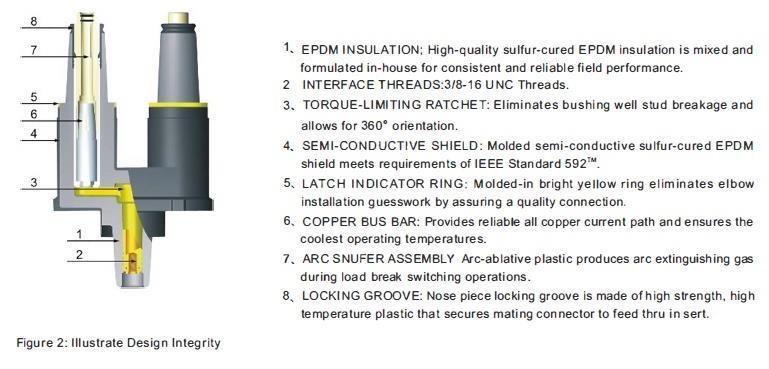

Mga Pangunahing Teknikal na Tampok

1. Dual-Interface Feedthrough Design

Ang insert ay nagbibigay-daan sa dalawang interface ng loadbreak mula sa isang bushing well, na ginagawang madali ang pag-convert ng radial feed transformer sa through-feed transformer o magdagdag ng series lightning arrester protection. Ito ay lubos na nagpapabuti sa kakayahang umangkop sa network.

2. Patented Torque-Limiting Ratchet Mechanism

Ang isang built-in na torque-limiting ratchet na disenyo ay pumipigil sa mga installer na hindi sinasadyang humigpit nang husto sa bushing well bolts. Kapag naabot ang tamang torque, ang mekanismo ay gumagawa ng isang maririnig na pag-click, na tinitiyak ang tumpak at secure na pag-install habang binabawasan ang panganib sa pagkasira ng kagamitan.

3. 360° Rotatable Positioning

Pagkatapos ng pag-install, ang insert ay maaaring paikutin ng buong 360 degrees, na nagpapahintulot sa mga inhinyero na iposisyon ang mga konektor ayon sa mga kinakailangan sa pagruruta ng cable. Pinapasimple ng tampok na ito ang pag-install sa mga nakakulong na mga compartment ng transpormer.

4. De-kalidad na EPDM Insulation

Ang produkto ay hinulma mula sa sulfur-cured EPDM insulating at semi-conductive rubber, na nagbibigay ng mahusay na electrical insulation, stress control, at environmental sealing. Kapag ginamit kasama ng mga tumutugmang bahagi, ito ay bumubuo ng isang ganap na kalasag at submersible na sistema ng koneksyon.

5. Visual na Tagapagpahiwatig ng Pag-install

Ang isang dilaw na singsing na tagapagpahiwatig ng latch na matatagpuan sa paligid ng bushing collar ay nag-aalok ng malinaw na kumpirmasyon sa pag-install. Kapag ang singsing ay ganap na natatakpan ng elbow connector, secure ang koneksyon. Kung nakikita, kailangan ang mga pagsasaayos. Pinapabuti nito ang katumpakan at kaligtasan ng pag-install.

Pag-install

Walang mga espesyal na tool ang kinakailangan para sa wastong pag-install ng insert. Ang isang nalinis at lubricated na insert ay inilalagay lamang sa isang bushing well at nakabukas sa direksyon ng orasan. Kapag ang torque-limiting ratchet ay bumitaw, na nagbibigay ng isang maririnig na pag-click, ang insert ay maayos na mai-install at masikip sa tamang torque. Ang patuloy na pag-ikot sa direksyong pakanan ay nagbibigay-daan para sa isang buong 360° na pagpoposisyon upang matugunan ang mga hinihingi ng aplikasyon. Upang alisin ang isang de-energized na insert, paikutin lamang sa pakaliwa na direksyon.

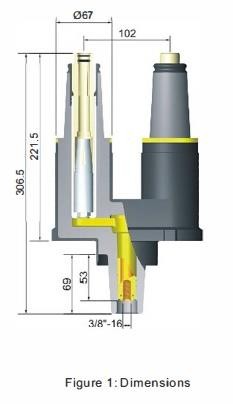

Paglalarawan at Mga Dimensyon

FAQ

 1. Para saan ginagamit ang 24KV 200A Rotatable Feedthru Insert?

Ginagamit ito sa medium-voltage distribution system upang lumikha ng dalawang 200A loadbreak interface mula sa isang bushing well, na nagbibigay-daan sa mga koneksyon ng cable, transformer feed-through conversion, at pag-install ng surge arrester.

2. Saan karaniwang naka-install ang produktong ito?

Ito ay karaniwang naka-install sa mga pad-mounted transformer, underground switchgear, at power distribution cabinet sa loob ng underground cable network.

3. Anong mga konektor ang tugma sa insert na ito?

Gumagana ang insert sa 200A loadbreak elbow connectors, elbow surge arrester, at equipment bushing well na may parehong rating ng boltahe.

4. Sinusuportahan ba ng insert ang paggamit sa ilalim ng lupa?

Oo. Sa pamamagitan ng pagkakabukod ng EPDM at isang ganap na proteksiyon na disenyo ng submersible, ito ay gumagana nang maaasahan sa ilalim ng lupa o panlabas na kapaligiran.

5. Ano ang bentahe ng rotatable na disenyo?

Ang 360° rotatable positioning ay nagbibigay-daan sa flexible cable routing, na ginagawang mas madali ang pag-install sa limitadong transpormer o switchgear space.

6. Ano ang ipinahihiwatig ng yellow indicator ring?

Kung ang dilaw na singsing ay ganap na natatakpan, ang elbow connector ay tama na naka-install. Kung ito ay nakikita pa rin, ang koneksyon ay nangangailangan ng pagsasaayos.
