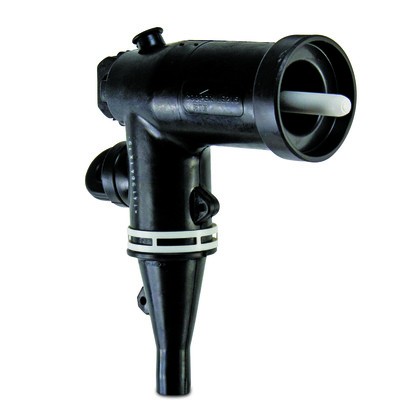

15KV 200A Loadbreak Elbow Connector

Preferred Purchasing - Welcome (Wenzhou) Electric Co., Ltd 15kV 200A Load Disconnect Elbow Connector na may Test Point

Bilang propesyonal na tagagawa, nais ng Comewill na magbigay sa iyo ng mataas na kalidad na 15KV 200A loadbreak elbow connector, na may maaasahang istraktura at malakas na kakayahang umangkop, na maaaring matugunan ang mahusay na mga kinakailangan sa koneksyon ng sistema ng pamamahagi. Ito ay isang mataas na kalidad na pagpipilian sa pagkuha ng power engineering na pinagsasama ang kaligtasan at pagiging praktikal.

Mga sangkap na TAMPOK

Molded external shielding: Ang shell ay 1/8 inch ang kapal at ang peroxide-cured EPDM conductive sheath ay wear-resistant at isang mahalagang bahagi ng no-load na disenyo.

EPDM insulation: Peroxide curing process, na may magandang katangian ng stress relaxation, na nakakatulong sa pagtiyak ng mahabang buhay ng serbisyo sa mataas na temperatura sa paligid. Ang materyal na ito ay katugma sa lahat ng solid dielectric cable insulation at shielding.

Molded conductive insert: Ginagamit para kontrolin ang electrical stress at magbigay ng shielding para sa compression connectors.

Operating eye: Idinisenyo upang payagan ang on-off na operasyon ng isang angkop na tool ng hot stick kapag pinalakas (sa ilalim ng pagkarga). Ito ay itinayo upang makatiis ng 500-lb static tension at 10 ft-lb torsional moment

Compression Lug: Natutugunan nito ang lahat ng kinakailangan ng ANSI C119.4 para sa Type A connectors.

Test point: Suportahan ang pag-install ng mga fault circuit indicator. Ang puntong ito ay nagdodoble bilang isang indicator ng presensya ng boltahe kapag ginamit sa mga kagamitan na may mataas na impedance.

Cable entry: Semi-conductive goma layer, na ginagamit upang pahabain ang cable pagkakabukod shielding layer at kontrolin ang panloob na boltahe stress; ang interference nito ay umaangkop sa ibabaw ng pagkakabukod ng cable ay nagsisiguro ng sapat na distansya ng creepage at dielectric na lakas.

Ground tab: Nagbibigay ng paraan ng pagkonekta ng mga drain wire para matiyak na walang interference ang mga istruktura.

White-black-white ID band: Identification elbow na may three-phase switching operation at fault closure rating na 3 Ø.

Interface ng Operator: Ginagamit upang tumugma sa anumang bahagi na ginawa sa mga pamantayan ng IEEE.

Locking ring: Ini-secure ang siko sa produkto ng isinangkot. Kapag ang inilapat na pag-igting ay lumampas sa paunang halaga ng pagtanggal mula sa bushing insert mating groove, ang switch ng break ng pag-load ay na-trigger upang makamit ang isang mabilis na pagkakakonekta.

Loadbreak probe: Ginawa sa tinned copper upang matiyak ang maayos na kasalukuyang daanan at suportahan ang stable load on/off switching operation.

Paglalarawan

Mga Bentahe at Aplikasyon | Winding Wire Load Idiskonekta ang Elbow Connector

Mga pangunahing lakas
Ang ligtas na pagdiskonekta ng load at paglipat ng 15KV 200A loadbreak elbow connector ay maaaring makamit nang hindi nangangailangan ng mga panlabas na tool, na may maginhawa at mahusay na operasyon;
Pag-ampon ng isang ganap na shielded at submersible na disenyo upang matiyak ang kaligtasan ng mga operator sa lahat ng aspeto;
Ang 15KV 200A loadbreak elbow connector ay maaaring mapalitan ng iba pang connector na sumusunod sa IEEE 386 standard, na may malakas na compatibility;
Magbigay ng mga opsyonal na accessory, kabilang ang mga pagsingit sa pagdiskonekta ng load, mga insulated plug, at grounding sleeve, upang matugunan ang magkakaibang pangangailangan sa paggamit.

Mga naaangkop na sitwasyon

Mga transformer at switchgear ng uri ng kahon
Underground cable trench system
Riser pole para sa mga distribution cable (vertical pole para sa distribution cables)
Enerhiya ng hangin, enerhiya ng solar, at mga sistema ng pamamahagi ng industriya
Ang kalidad na 15KV 200A loadbreak elbow connector na ito ay nagbibigay ng ligtas at mahusay na solusyon para sa mga modernong sistema ng pamamahagi ng medium voltage na may matibay at matibay na disenyo ng istruktura at matatag at maaasahang pagganap.
