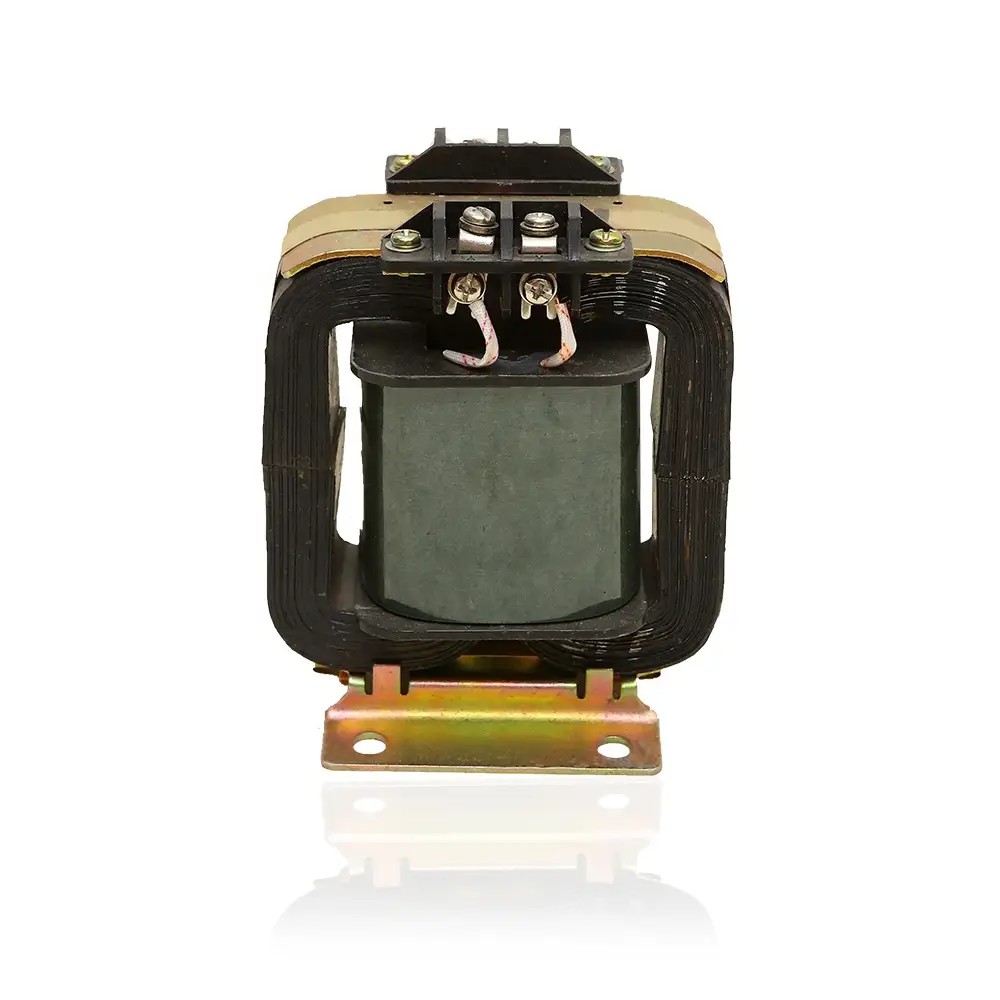

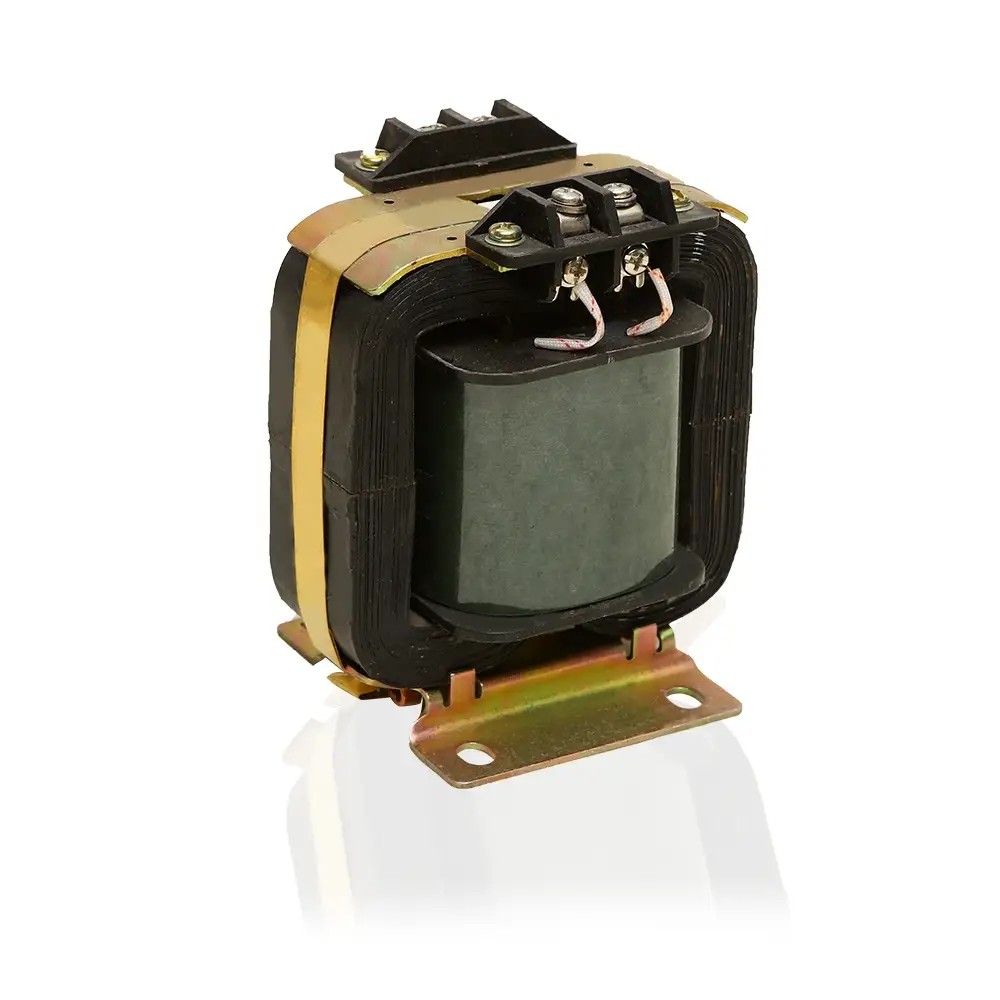

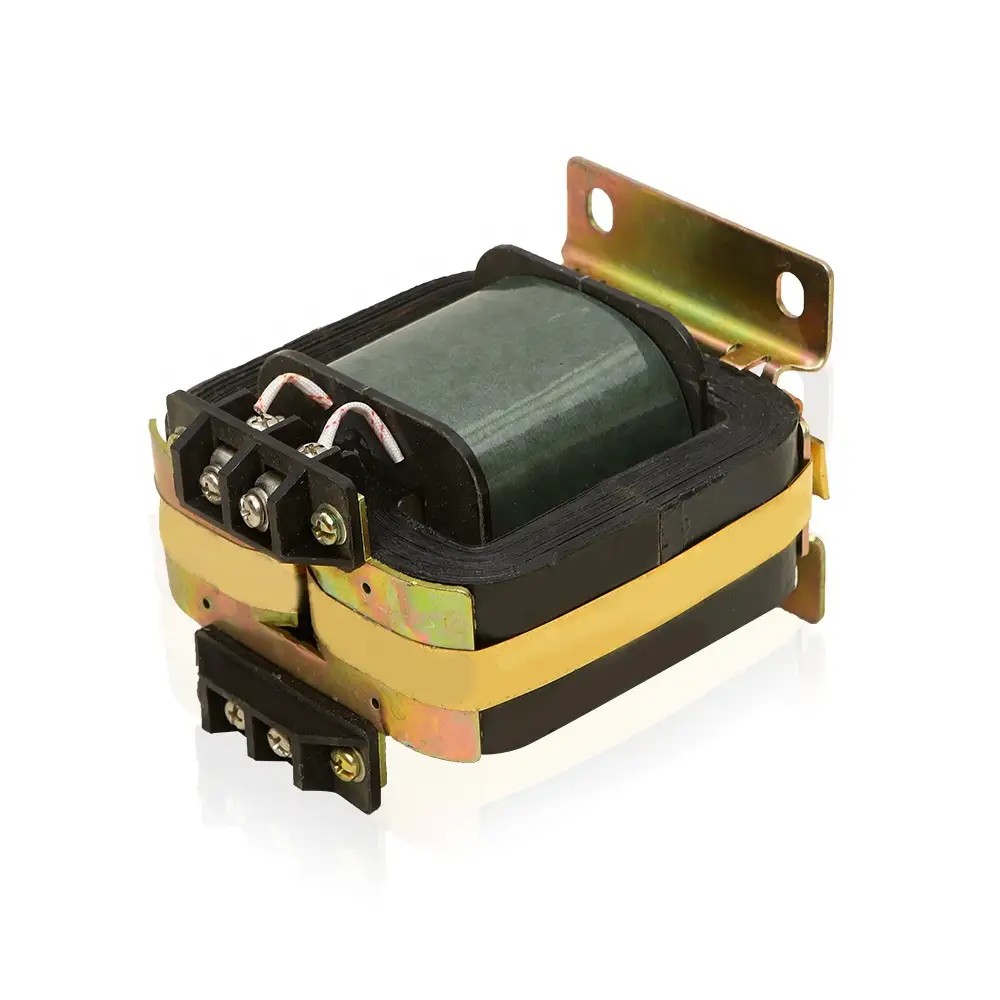

JDG4-0.5 Voltage Transformer

Bilang isang propesyonal na China Manufacturer, nag-aalok ang Comewill ng JJDG4-0.5 Voltage Transformer, na ginawa para sa tumpak na pagsukat ng boltahe, pagsukat ng enerhiya, at proteksyon ng relay. Binuo gamit ang isang masungit na thermosetting phenolic frame at mga de-kalidad na silicon steel core, sumusunod ito sa mga pamantayan ng GB1207 at IEC60044-2.

Masungit na konstruksyon: isang matigas na thermosetting na phenolic na plastic na frame na ipinares sa mataas na kalidad na cold-rolled silicon steel core. Ang solidong build na ito ay naghahatid ng tatlong kailangang-kailangan na function para sa aming mga pangangailangan sa pagbili: spot-on na pagsukat ng boltahe, maaasahang pagsukat ng enerhiya, at steady na proteksyon ng relay—lahat ay mahalaga sa pagpapanatiling maayos ang imprastraktura ng power system. Sinusuri nito ang lahat ng mga kahon para sa parehong mga domestic GB1207 na pamantayan at internasyonal na mga pamantayan ng IEC60044-2:2003, na nakakatugon sa mahigpit na kalidad at compliance bar na itinakda ng aming kumpanya para sa mga proyekto sa pagkuha.

Binuo gamit ang aming mga pangunahing priyoridad sa pagkuha—katumpakan, kaligtasan, at mahabang buhay ng serbisyo—sa isip, ang JDG4-0.5 Voltage Transformer ay perpektong tugma para sa aming mga pangangailangan kapag naglalagay ng mga instrumento sa pagsukat o protective relay system. Ang siksik ngunit matibay na disenyo nito ay lumalaban sa mga labis na karga at patuloy na gumaganap nang tuluy-tuloy kahit sa mahihirap na kondisyon sa loob ng bahay, na direktang nagpapalakas sa kahusayan at kaligtasan ng mga power system na ipinapatupad namin. Para man sa maramihang pagbili o mga naka-target na pag-upgrade ng kagamitan, ang transformer na ito ay nagpapatunay na isang mapagkakatiwalaan, cost-effective na pagpipilian na perpektong naaayon sa mga kinakailangan sa kalidad ng pagbili at mga pangangailangan sa pagganap ng aming kumpanya.

Pagtutukoy

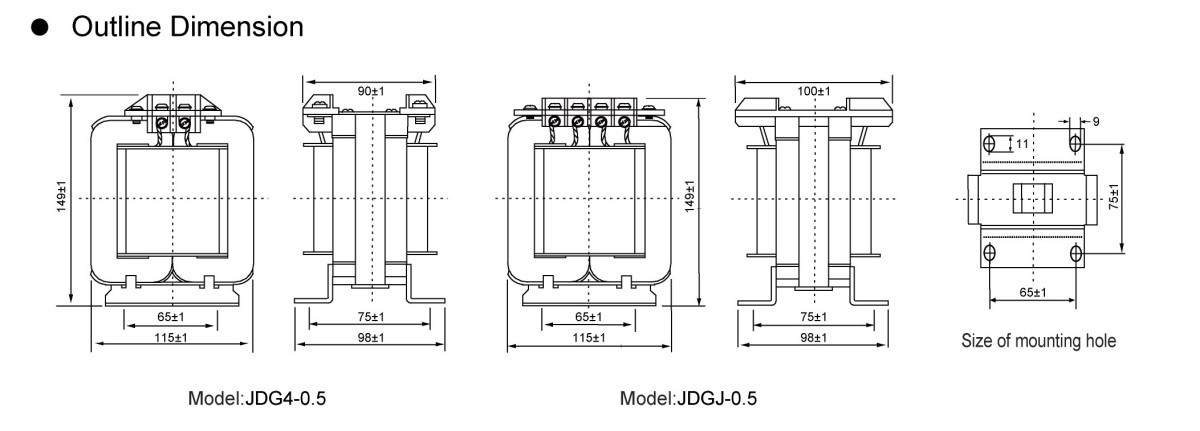

Balangkas at Mga Dimensyon ng Pag-install

JDG4-0.5 Indoor Low Voltage Transformer Mga Dimensyon ng Pag-install

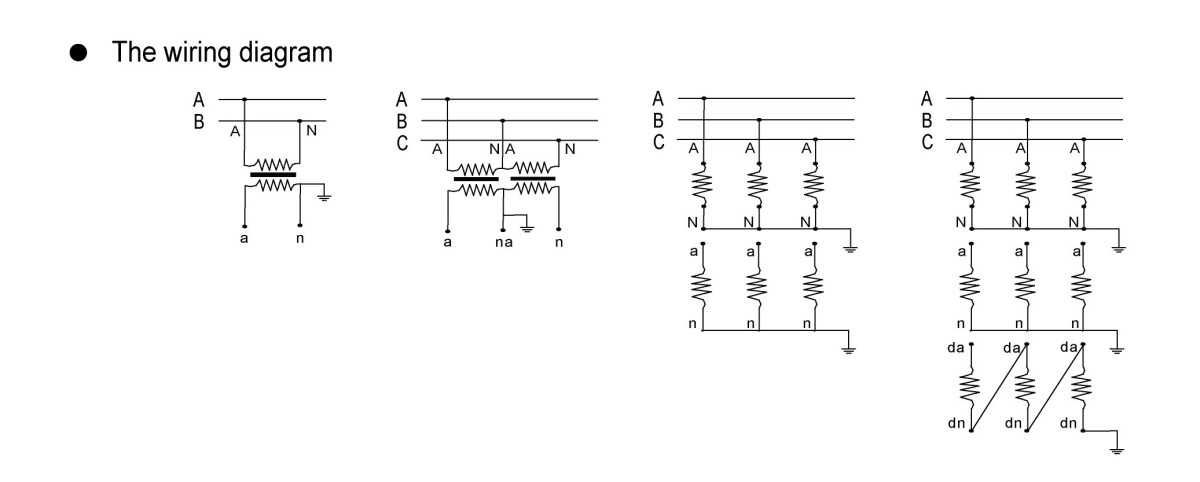

Mga Paraan ng Koneksyon para sa Mga Transformer ng Boltahe

Procurement-Oriented Voltage Transformer Connection Solutions para sa Welcome (Wenzhou) Electric Co., Ltd

Kapag pumipili at kumukuha ng mga boltahe na transformer (PT) mula sa aming pabrika, tatlong espesyal na scheme ng koneksyon ang namumukod-tangi para sa pagiging praktikal ng mga ito sa engineering—bawat isa ay iniangkop sa mga natatanging kinakailangan ng system at mga priyoridad sa pagganap, na tinitiyak ang pagkakahanay sa mga pamantayan sa pagkuha ng proyekto:

1. Star (Y-Y) Grounded Connection
Eksklusibo sa mga power system na may hindi naka-ground na neutral na mga punto o ang mga naka-ground sa pamamagitan ng arc suppression coils, ang koneksyong ito ay nag-uutos sa neutral terminal ng primary winding na direktang i-ground. Ang pangunahing halaga ng pagkuha nito ay nakasalalay sa pagpapagana ng tumpak na pagsukat ng boltahe ng phase-to-ground, isang hindi mapag-usapan na kinakailangan para sa pagsubaybay sa kondisyon ng pagkakabukod sa naturang mga arkitektura ng system.
2. Hindi Kumpletong Koneksyon ng Delta ng V-V
Binuo gamit ang dalawang single-phase na PT, ang scheme na ito ay nakikipag-ugnayan sa UAB at UBC na mga boltahe ng linya ng power grid upang bumuo ng isang hindi kumpletong istraktura ng delta. Isang go-to na opsyon para sa pagkuha sa 20kV at mas mababa sa ungrounded/arc suppression coil-grounded network, ito ay mahusay sa inter-phase voltage detection. Isang kritikal na pagsasaalang-alang sa pagkuha: wala itong kakayahang sukatin ang phase-to-ground na boltahe, na ginagawa itong hindi angkop para sa mga sitwasyong nangangailangan ng buong pagsubaybay sa boltahe.
3. Buksan ang Delta Multi-Winding Connection
Binubuo ng tatlong single-phase three-winding PT, ang configuration na ito ay gumagamit ng alinman sa YN, yn, d11 o YN, y, d11 na mga wiring—na may neutral na pangalawang star winding na naka-ground sa B-phase. Bilang isang maraming nalalaman na pagpipilian sa pagkuha, tinatanggap nito ang lahat ng antas ng boltahe, partikular na ang 3~15kV system. Ang pangalawang paikot-ikot ay naghahatid ng dalawahang paggana (inter-phase at phase-to-ground na pagsukat ng boltahe), habang ang auxiliary secondary winding na open delta na disenyo ay sumusuporta sa koneksyon sa mga insulation monitor, ungrounded network relay, o direktang grounding system na proteksyon na mga device—na nagpapalawak sa pagiging angkop nito sa iba't ibang senaryo ng pagkuha.
