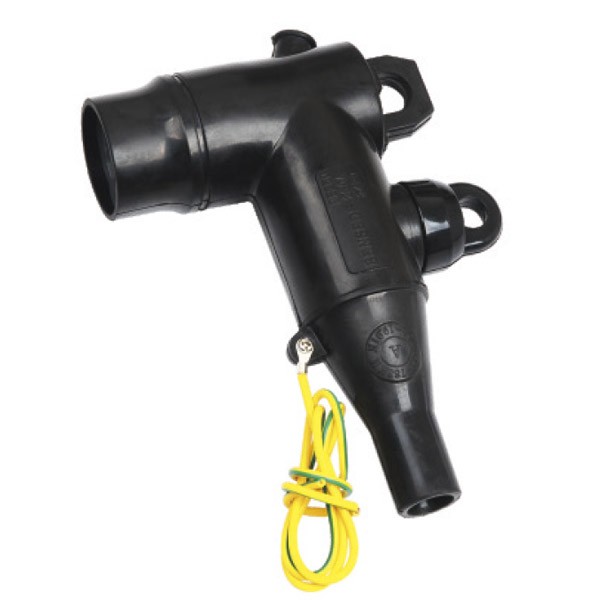

24KV 250A Loadbreak Elbow Connector

Ang kalidad ng pabrika ng Comewill na ZT-24/250 24kV 250A Loadbreak Elbow Connector na may maaasahang kalidad ay angkop para sa iyong mga pangangailangan sa pag-sourcing ng high-voltage na koneksyon.
Itugma ito sa tamang bushing o plug, at ang connector na ito ay nagbibigay sa iyo ng ganap na shielded, ganap na submersible separable na koneksyon. Kahit na sa basa, malupit na kapaligiran, ito ay gumagana nang matatag. Mayroon ding mga built-in na capacitive test point — maaari mong gamitin ang mga ito upang suriin ang status ng circuit o mag-install ng mga fault indicator, na nagpapadali sa pagpapanatili at pag-troubleshoot.
Isa pang malaking plus: walang minimum na phase spacing na kailangan. Maaari mo itong i-mount nang patayo, pahalang, o anumang anggulo sa pagitan. Ang kakayahang umangkop na ito ay nakakatipid sa iyo ng maraming abala sa panahon ng pag-install sa site, na umaangkop sa iba't ibang mga setup ng proyekto.
Para sa iyong mga pangangailangan sa pagbili, nag-aalok kami ng magagandang presyo, mga flexible na MOQ, at on-time na paghahatid upang mapanatiling maayos ang iyong supply chain. Kailangan ng maramihang order, sample para sa pagsubok, o teknikal na suporta para sa pag-customize? Nandito ang aming team para tumulong.
Kung naghahanap ka ng mga de-kalidad na loadbreak elbow connector, makipag-ugnayan lang. Nangangako kaming magbibigay ng cost-effective, maaasahang mga produkto para i-back up ang iyong mga pagpapatakbo ng proyekto.

Mga Tampok:

◆ Ipares ang 24KV 250A Loadbreak Elbow Connector sa tamang bushing o plug, at nagbibigay ito ng ganap na na-screen, ganap na submersible separable na koneksyon.
◆ Built-in na capacitive test point — maaari mo itong gamitin upang suriin ang status ng circuit o mag-install ng fault indicator.
◆ Walang kinakailangang minimum na phase clearance.
◆ Mga opsyon sa pag-mount: patayo, pahalang, o anumang anggulo sa pagitan.

Aplikasyon

◆ Ginagamit upang ikonekta ang mga polymeric cable sa mga transformer, switchgear, motor at iba pang kagamitan sa pamamagitan ng pre-moulded separable connector.
◆ Angkop para sa parehong panloob at panlabas na mga instalasyon.
◆ Gumagana para sa boltahe ng system hanggang 24 kV.
◆ Tuloy-tuloy na kasalukuyang 250 A (kayang hawakan ang 300 A overload sa loob ng 8 oras).

Mga detalye ng cable

- Mga polymeric na cable (tulad ng XLPE, EPR)
- Mga konduktor ng tanso o aluminyo
- Semiconducting o metallic na mga screen
- Laki ng konduktor: 25-120 mm²

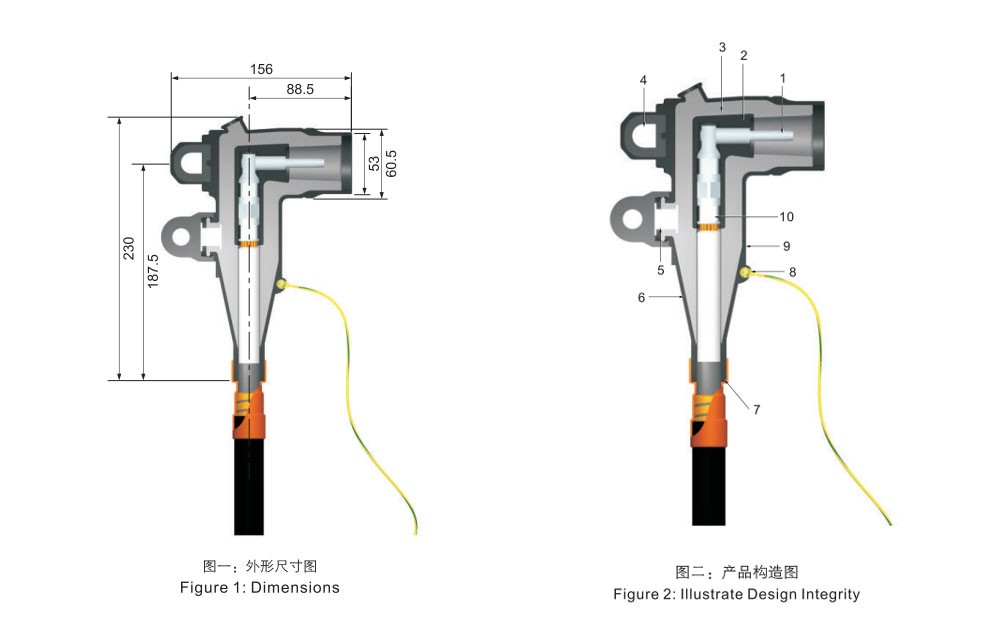

Istraktura ng Produkto:

1. Conducting Rod: Gamitin ang hex key na ibinibigay namin upang i-screw ang pin-plated na tansong pin sa contact ng conductor — madaling i-install.
2. Semi-conductive Insert: Ito ay isang molded EPDM conducting rubber screen, pangunahing ginagamit upang kontrolin ang electrical stress.
3. Insulation: Ang molded EPDM insulating rubber ay binuo at pinaghalo sa sarili naming pabrika, kaya garantisado ang kalidad.
4. Pulling Eye: Ito ay isang encapsulated stainless steel pulling eye na may detent, na tumutulong sa posisyon ng piyansa.
5. Capacitive Test Point: Hinahayaan ka ng puntong ito na suriin ang status ng circuit. Mayroon ding isang molded EPDM na nagsasagawa ng rubber cap upang mapanatili itong hindi tinatablan ng tubig.
6. Stress Relief: Ang panlabas na screen at cable adapter ay idinisenyo upang mapawi ang stress sa cable.
7. Cable Adapter: Ang pambungad ay may sukat upang magkasya nang mahigpit (interference fit), kaya maaari itong magpanatili ng watertight seal.
8. Grounding Eye: Direkta itong hinuhubog sa panlabas na screen, na ginawa para sa pagkonekta sa earthing wire.
9. Semi-conductive Shield: Molded EPDM conducting rubber connects with the cable screen. Pinapanatili nitong tuloy-tuloy ang screen at tinitiyak na nasa earth potential ang buong assembly.
10. Conductor Cable Lug: Ito ay isang inertia welded bimetallic compression connector, tugma sa parehong copper at aluminum conductors.

FAQ

Q1: Ano ang pangunahing function ng 24kV 250A Loadbreak Elbow Connector?
A: Nagbibigay-daan ito sa ligtas na koneksyon at pagdiskonekta ng mga naka-energize na medium-voltage circuit habang pinapanatili ang ganap na pagkakabukod at pagganap ng switching na kontrolado ng arko.

T2: Maaari bang gamitin ang connector na ito sa labas o sa mga underground system?
A: Oo, ito ay ganap na protektado at submersible, na ginagawang angkop para sa mga underground cable system, panlabas na substation, at malupit na kondisyon sa kapaligiran.

Q3: Anong mga cable ang katugma nito?
A: Sinusuportahan nito ang mga polymeric insulated cable tulad ng XLPE at EPR na may mga konduktor na tanso o aluminyo mula 25–120 mm².

Q4: Ang pag-install ba ay nangangailangan ng mga espesyal na tool o mahigpit na pagpoposisyon?
A: Walang kinakailangang mga espesyal na tool, at sinusuportahan nito ang flexible na pag-install sa patayo, pahalang, o angled na posisyon nang walang mga limitasyon sa phase spacing.
