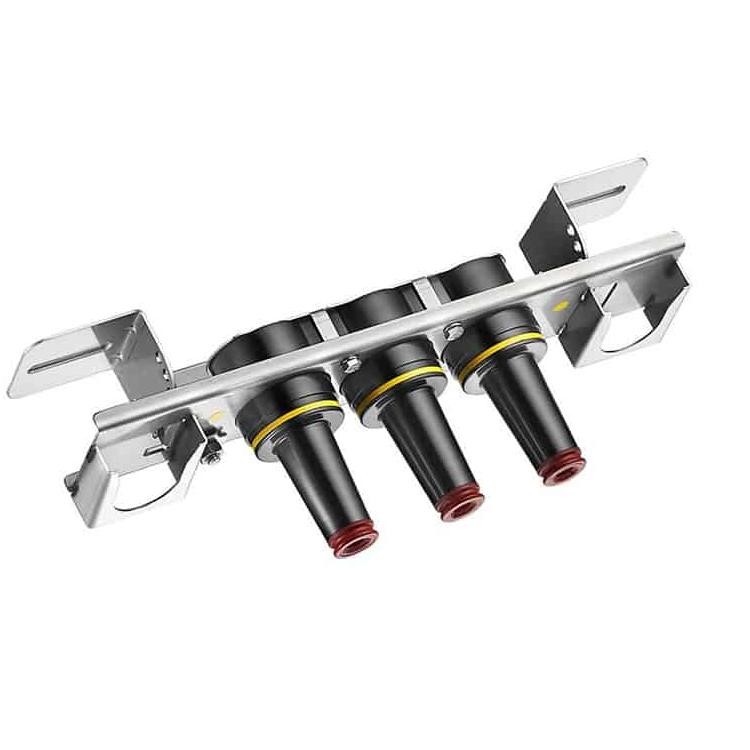

15KV 200A Loadbreak Junctio

Ang 15KV 200A Loadbreak Junction ng pabrika ng Comewill ay nagtatampok ng all-copper current-carrying path, na tinitiyak ang maaasahan at pare-parehong pagganap anuman ang mga kundisyon.
Ito ay ganap na nakakatugon sa mga kinakailangan ng IEEE Standard 386, at ganap na napagpapalit sa mga produkto ng mga kakumpitensya at iba pang mga bahagi ng pagsasama na sumusunod din sa IEEE Standard 386. Kapag naka-install na may mga tumutugmang bahagi, ang loadbreak junction na ito ay naghahatid ng isang ganap na may kalasag na koneksyon, na perpekto para sa mga application ng loadbreak.

Ano ang isang 15KV 200A Loadbreak Junction?

Ang 15KV 200A Loadbreak Junction ay isang medium-voltage na cable connection device na ginagamit sa mga power distribution system para ligtas na kumonekta, magsanga, at ma-sectionalize ang 15kV underground cable habang pinapayagan ang paggana ng loadbreak (live switching). Karaniwang kinabibilangan ito ng maramihang 200A na interface (gaya ng 2, 3, o 4 na paraan) na panloob na pinagsasama-sama, na nagpapagana ng mga flexible na configuration ng loop, tap, o splice. Binuo sa IEEE Standard 386, sinisigurado nitong ganap na may kalasag, ligtas, at maaasahang operasyon sa mga pad-mount na transformer, switchgear, at underground vault application.

MGA PAGSUSULIT SA PRODUKSIYON

Isinasagawa ang mga pagsusulit alinsunod sa IEEE/ANSI Standard 386.
Pinakamababang Antas ng Boltahe ng Corona – 11 kV
AC 1 Minutong Makatiis – 34 kV

Mga pagsubok na isinagawa alinsunod sa mga kinakailangan sa proseso ng pagmamanupaktura ng Chardon:
Pisikal na Inspeksyon
Pana-panahong Disection
Pana-panahong Pagsusuri ng X-ray

MGA RATING NG VOLTAGE
Klase ng Boltahe 15 kV
Max. Rating Phase hanggang Phase 14.4 kV
Max. Rating Phase hanggang Ground 8.3 kV
AC 1 Minuto Makatiis ng 34 kV
DC 15 Minuto Makatiis sa 53 kV
BIL at Full Wave Crest 95 kV
Pinakamababang Antas ng Boltahe ng Corona 11 kV
MGA KASALUKUYANG RATING
Tuloy-tuloy：200 amps rms
Paglilipat：10 operasyon sa 200 amps rms sa 14.4 kV
Fault Close：10,000 amps rms simetriko sa 14.4 kV para sa 0.17 s pagkatapos ng 10 magkakasunod na matagumpay na pagpapatakbo ng paglipat
Maikling Panahon：
• 10,000 amps rms simetriko para sa 0.17 s
• 3,500 amps rms simetriko para sa 3.0 s

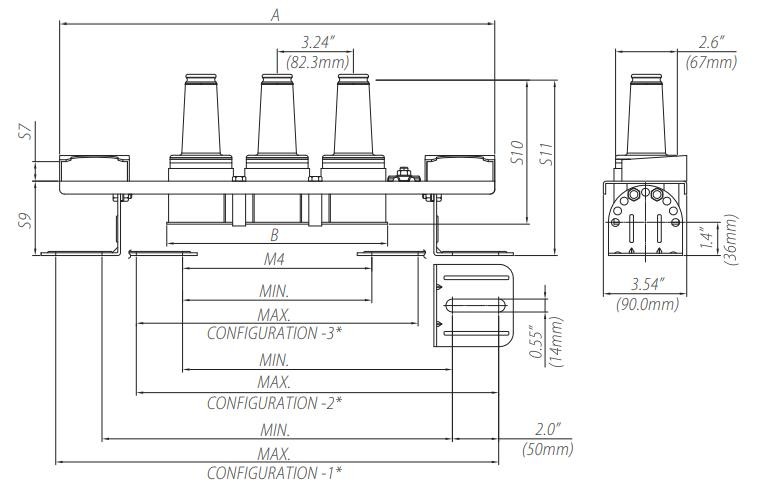

Junction na may Bracket Dimensional Information

Mga Hakbang sa Operasyon ng Loadbreak

1. I-fasten nang maayos ang clampstick sa pulling eye.
2. Huwag maglapat ng anumang puwersa ng paghila — bigyan lang ang connector ng bahagyang clockwise twist upang maputol ang friction sa ibabaw sa pagitan ng siko at bushing.
3. Hilahin ang connector nang diretso palabas ng bushing na may mabilis at matatag na paggalaw. Siguraduhing ilayo ang connector sa anumang ground plane.
4. Ilagay ang connector sa wastong accessory device, na sumusunod sa mga tagubilin sa pagpapatakbo ng accessory na iyon.
5. Gumamit ng clampstick para maglagay ng insulated protective cap (na may drain wire na konektado sa system ground) sa anumang nakalantad na energized bushing.

FAQ

Ano ang pangunahing function ng isang 15KV 200A Loadbreak Junction?
Ginagamit ito upang i-sectionalize, i-loop, i-tap, o i-splice ang mga medium-voltage na cable habang pinapayagan ang ligtas na paglipat ng loadbreak sa mga sistema ng pamamahagi ng enerhiya.
Compatible ba ito sa ibang brand?
Oo, ganap itong sumusunod sa IEEE Standard 386™, na tinitiyak ang kumpletong pagpapalitan sa iba pang mga katugmang separable insulated connector system.
Maaari ba itong gamitin sa mga underground installation?
Talagang. Ito ay partikular na idinisenyo para sa pad-mounted equipment at underground vault applications kung saan karaniwan ang moisture, dust, at space constraints.
Anong mga tampok sa kaligtasan ang ibinibigay ng 15KV 200A Loadbreak Junction?
Nag-aalok ito ng ganap na proteksiyon na pagkakabukod ng EPDM, kinokontrol na pagpapatakbo ng pag-load, mataas na kakayahang makatiis ng impulse, at matatag na pagganap ng arc interruption para sa ligtas na paglipat.
